Vibrirajoči žični senzorji Kingmach za spremljanje strukturnega zdravja

Kaj meri vibrirajoči žični senzor v SHM

Senzor vibrirajoče žice pretvori mehansko spremembo v spremembo resonančne frekvence napete žice. Združljivo odčitavanje vzbudi žico, zazna odziv in uporabi kalibracijske koeficiente za izračun deformacije, tlaka, obremenitve ali druge inženirske vrednosti. Frekvenca je izmerjena količina, zato ima običajna sprememba upora kabla manjši vpliv na rezultat, kot ga lahko ima na signal nizke ravni upora ali napetosti. Kontinuiteta kabla, oklop, zaščita pred vlago in združljivost z odčitavanjem so še vedno pomembni.

Za globljo razlago mehanizma zaznavanja preglejte kako delujejo vibrirajoči žični merilniki napetosti . Inženirska prednost je najmočnejša pri počasnem, dolgotrajnem spremljanju, kjer so stabilnost in dolge kablovske poti pomembnejše od visokofrekvenčnega dinamičnega odziva. Senzor z vibrirajočo žico ni samodejno prava izbira za hitre vibracije, velika globalna gibanja ali geometrijo, ki zahteva prilagodljivo, optično ali satelitsko merilno pot, ki temelji na vlečni žici.

Preverjanje terminologije pred RFQ

Ne uporabljajte "vibrirajoče žice" kot splošnega imena za vsak frekvenčni izhod ali instrument za digitalni premik. Modeli Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT in JMDL-32XXAT uporabljajo principe induktivne frekvenčne modulacije. JMDL-52XXADT uporablja dve sklopljeni induktivni tuljavi, JMLS-22XXADT uporablja mehanizem žične vrvi s pretvorbo upora in digitalno komunikacijo, JMBD-1050 pa uporablja GNSS pozicioniranje. Pravilna terminologija preprečuje neujemajoče se odčitne kanale, predpostavke o ožičenju in postopke umerjanja.

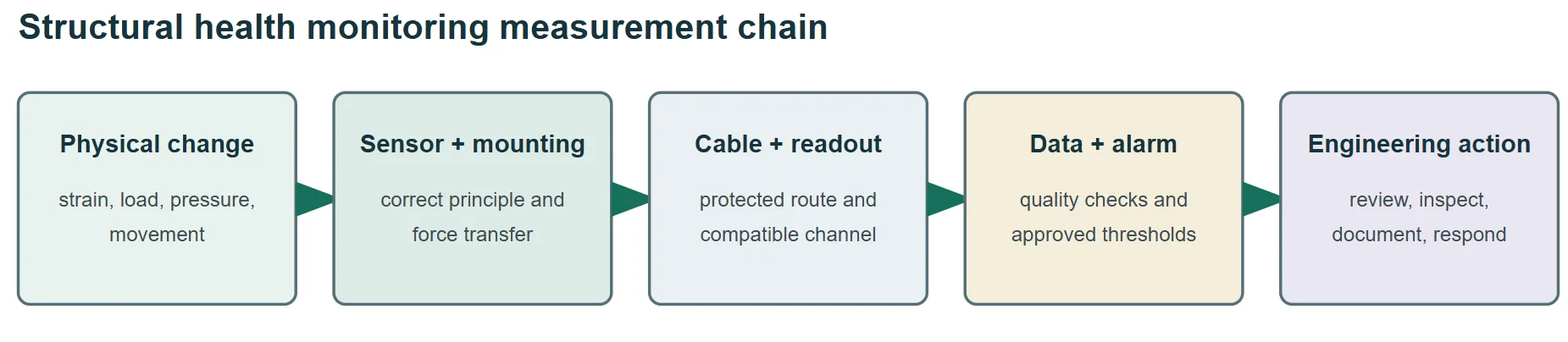

Preden izberete model, sestavite merilno verigo

Senzor je ena plast sistema SHM. Merilna točka, montažna oprema, zaščitena kabelska pot, odčitavanje ali zapisovalnik, komunikacijska povezava, programska oprema, alarmni pragovi in ​​odzivni postopek morajo delovati kot ena veriga. Zelo stabilen senzor ne more popraviti nestabilnega sidra, poškodovanega kabla, nezdružljivega kanala, slabe interpretacije temperature ali praga alarma, ki nima inženirske podlage.



• Preden izberete družino senzorjev, določite inženirsko vprašanje in fizično spremenljivko.
• Potrdite, da obseg, ločljivost, ponovljivost, obnašanje temperature in hitrost vzorčenja podpirajo odločitev o alarmu.
• Določite namestitev, zaščito kablov, ozemljitev, zaščito pred prenapetostjo, kanale za odčitavanje, komunikacije, shranjevanje podatkov in dostop za vzdrževanje.
• Dodelite odgovornost za izhodiščne odčitke, odobritev praga, pregled alarma, inšpekcijo in hrambo podatkov.

Kriteriji izbire, ki sodijo v predračun

Osem možnosti spremljanja gibanja in kje ustrezajo

Naslednjih osem možnosti se pojavi v Kingmachu območje pretvornika pomika . Rešujejo različna vprašanja gibanja znotraj SHM, vendar niso osem različic enega vibrirajočega žičnega senzorja. Primerjajte princip zaznavanja, merilno pot, način namestitve, izhod in zahteve za vzdrževanje, preden modele obravnavate kot nadomestke.

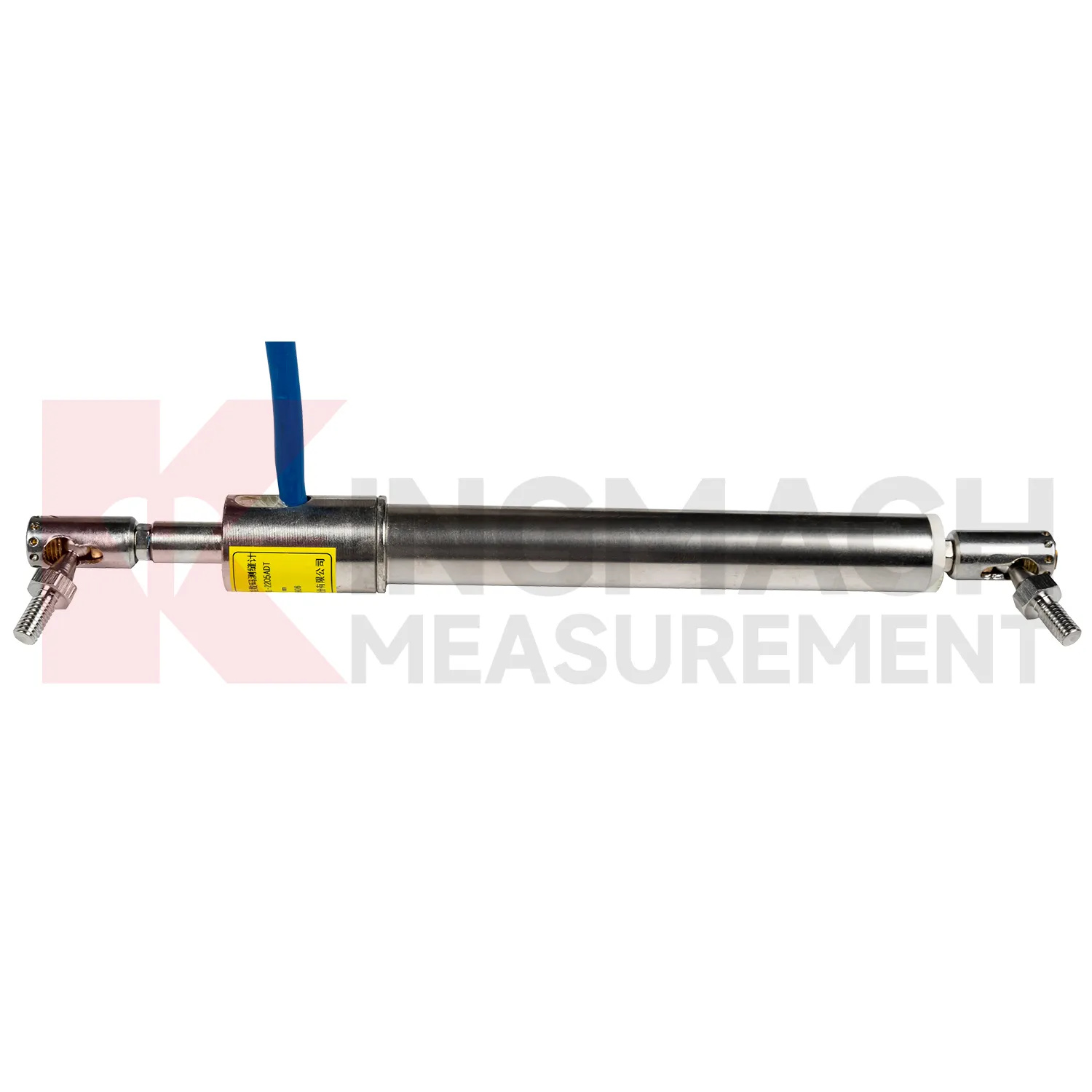

1. Pametni merilnik razpok: JMDL-22XXAT

Uporabite Pametni merilnik razpok JMDL-22XXAT ko je inženirska spremenljivka sprememba širine čez razpoko, spoj ali dilatacijski spoj. Možnosti standardnega obsega omogočajo kupcu, da se ujema s pričakovanim gibanjem, namesto da sprejme eno splošno potovanje. Montažna geometrija mora prenesti odprtino neposredno v profil, medtem ko sidra zadržuje zunaj poškodovanega ali ohlapnega materiala. Ničelni odčitek je treba zabeležiti s temperaturo, stanjem namestitve in ustreznim referencam risbe.

Projekt Egongyan Rail-only Bridge je uporabil pametne merilnike razpok znotraj širšega sistema za spremljanje mostu in pokazal, zakaj je treba podatke o razpokah razlagati z meritvami obremenitve, upogiba, napetosti in okolja. Pogosta napaka je izbira najmanjšega razpona za navidezno natančnost brez upoštevanja sezonskega gibanja ali odmika namestitve. Druga je montaža čez nepravilno razpoko brez definiranja osi gibanja. Vprašajte za natančen obseg, natančnost, možnost temperature, dolžino kabla, dodatke za montažo, zapis kalibracije in združljivo odčitavanje. Določite, kdo lahko ponastavi ničlo in kako bo vsaka ponastavitev zabeležena v zgodovini spremljanja.

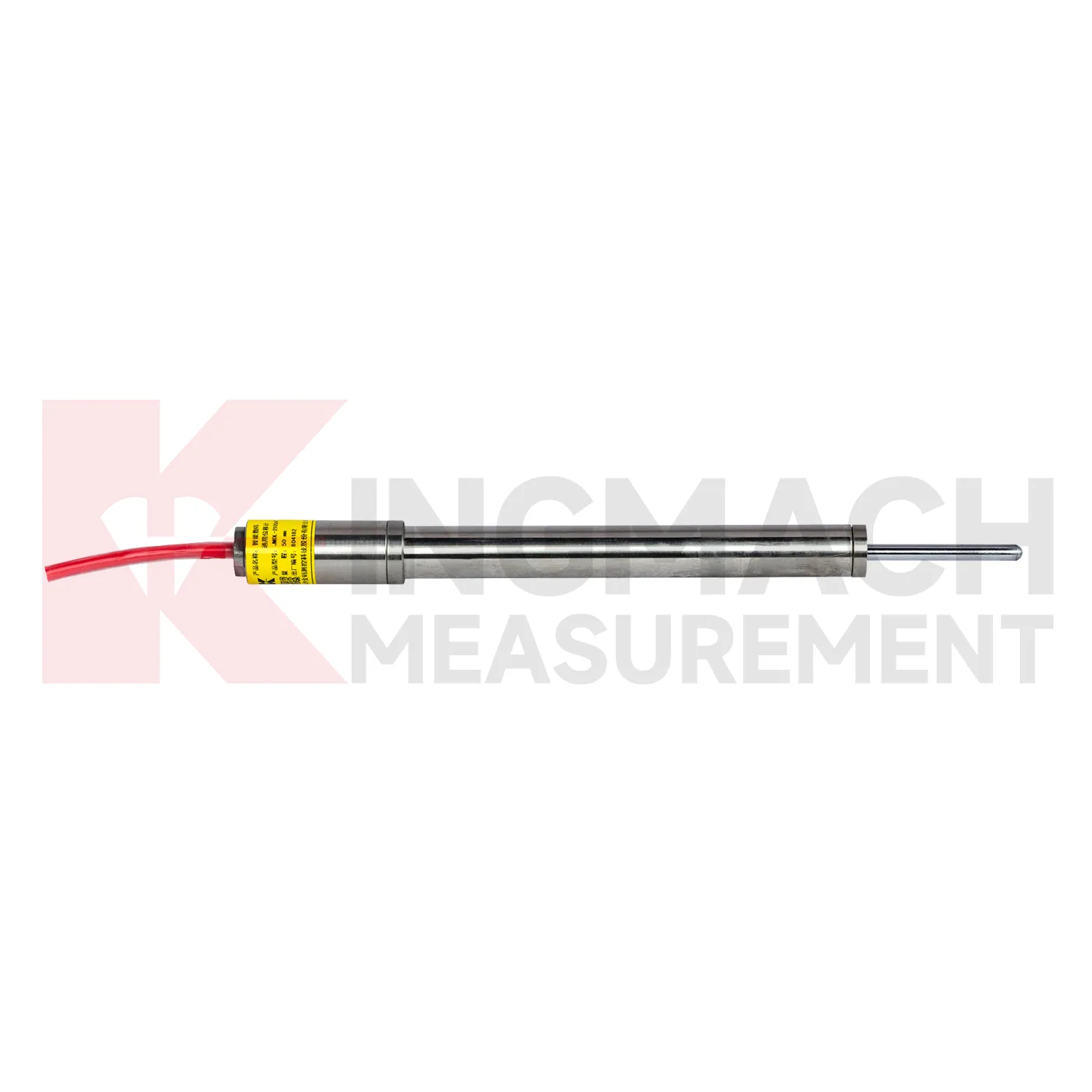

2. Splošni merilnik pomikov: JMDL-21XXAT

The JMDL-21XXAT Splošni merilnik pomika ustreza neposrednemu relativnemu gibanju med dvema strukturnima komponentama, ko je smer merjenja jasna. Tipične naloge vključujejo premikanje dilatacijskih spojev, lokalni premik podpore in relativno premikanje po definiranem vmesniku. Njegova arhitektura induktivne frekvenčne modulacije in digitalne funkcije ga naredijo drugačno tehnologijo od običajnega senzorja z vibrirajočo žico, čeprav je frekvenca vključena v notranji postopek merjenja.

Pred naročilom narišite fiksno točko, gibljivo točko, pričakovano smer, začetni podaljšek in celotno ovojnico gibanja. Preverite, ali bi vrtenje ali prečno gibanje lahko stransko obremenilo drog ali nosilec. Običajna napaka je obravnavanje splošnega merilnika kot univerzalnega odgovora, kadar je pot gibanja ukrivljena, predolga, nedostopna ali se nanaša na nestabilen material. V teh primerih lahko na vprašanje zanesljiveje odgovori fleksibilna, žičnata, večtočkovna, temeljna, optična ali GNSS metoda. Zahtevajte dimenzionirano montažno risbo in preverite nameščeni začetni položaj, preden se sprejme odčitek osnovne linije.

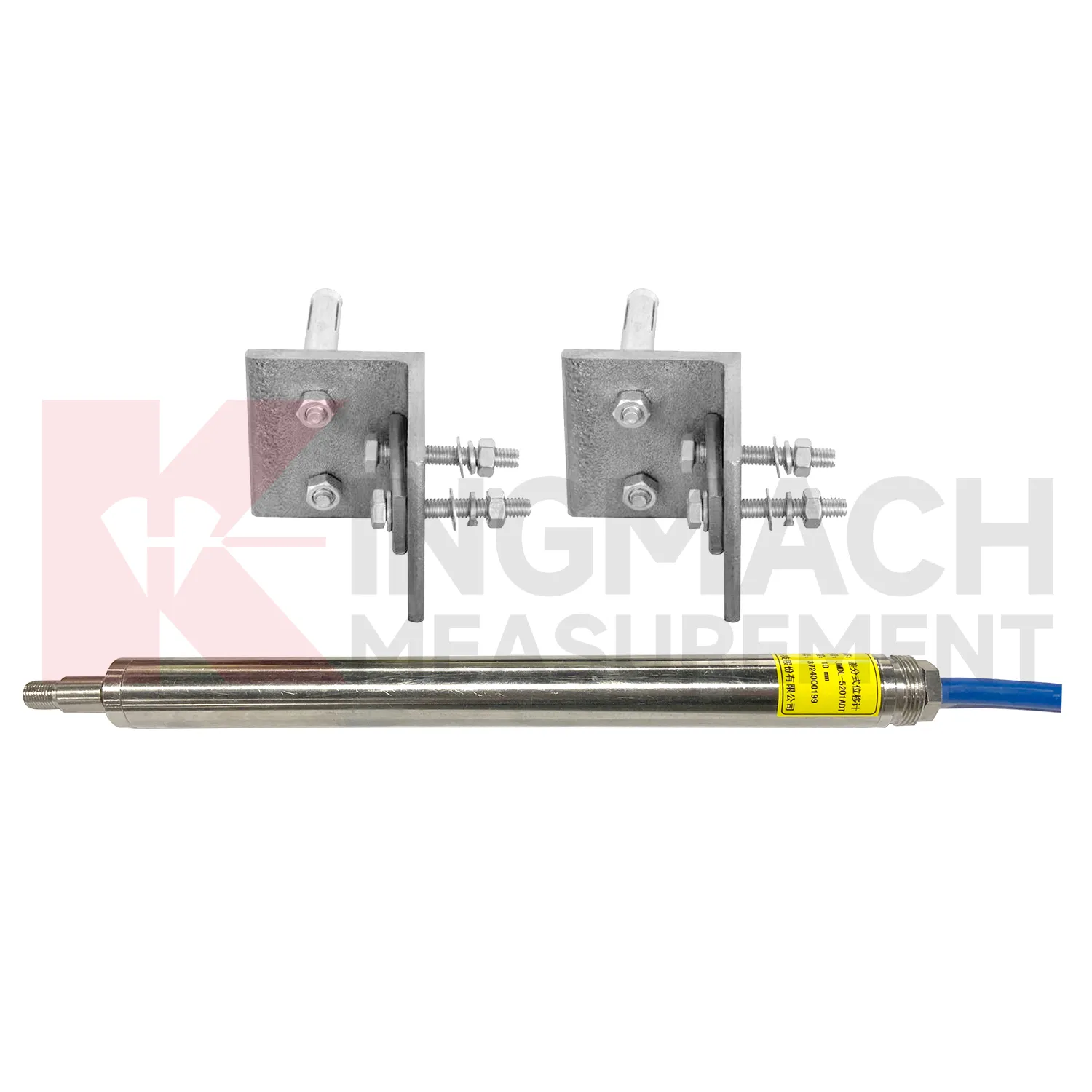

3. Merilnik diferencialnih pomikov: JMDL-52XXADT

Izberite JMDL-52XXADT Diferencialni merilnik pomika ko je odločitev odvisna od razlike v gibanju med dvema točkama, kot je relativno gibanje čez sklep, segment ali vmesnik. Dve sklopljeni induktivni tuljavi se med premikanjem palice odzivata v nasprotnih smereh. Diferencialni izračun je namenjen zmanjšanju skupnega okoljskega vpliva, vključno s temperaturnimi učinki. Tega načela delovanja ne smemo opisati kot vibrirajočo žico.

Referenčne točke so del meritve. Če se katero koli sidro premakne neodvisno, je lahko rezultat pravilen za nameščeno geometrijo, vendar napačen za inženirsko interpretacijo. V namestitveno risbo vključite togost nosilca, poravnavo, začetni položaj, toplotno gibanje, dostop in zaščito kabla. Pogosta napaka je uporaba diferenčnega merilnika, ko projekt dejansko potrebuje absolutni položaj ali dolgo pot. Pred definiranjem alarmov potrdite referenčni okvir in pričakovano konvencijo znakov. Med zagonom uporabite nadzorovano gibanje v obe smeri in preverite preslikavo znaka, povratka in kanala.

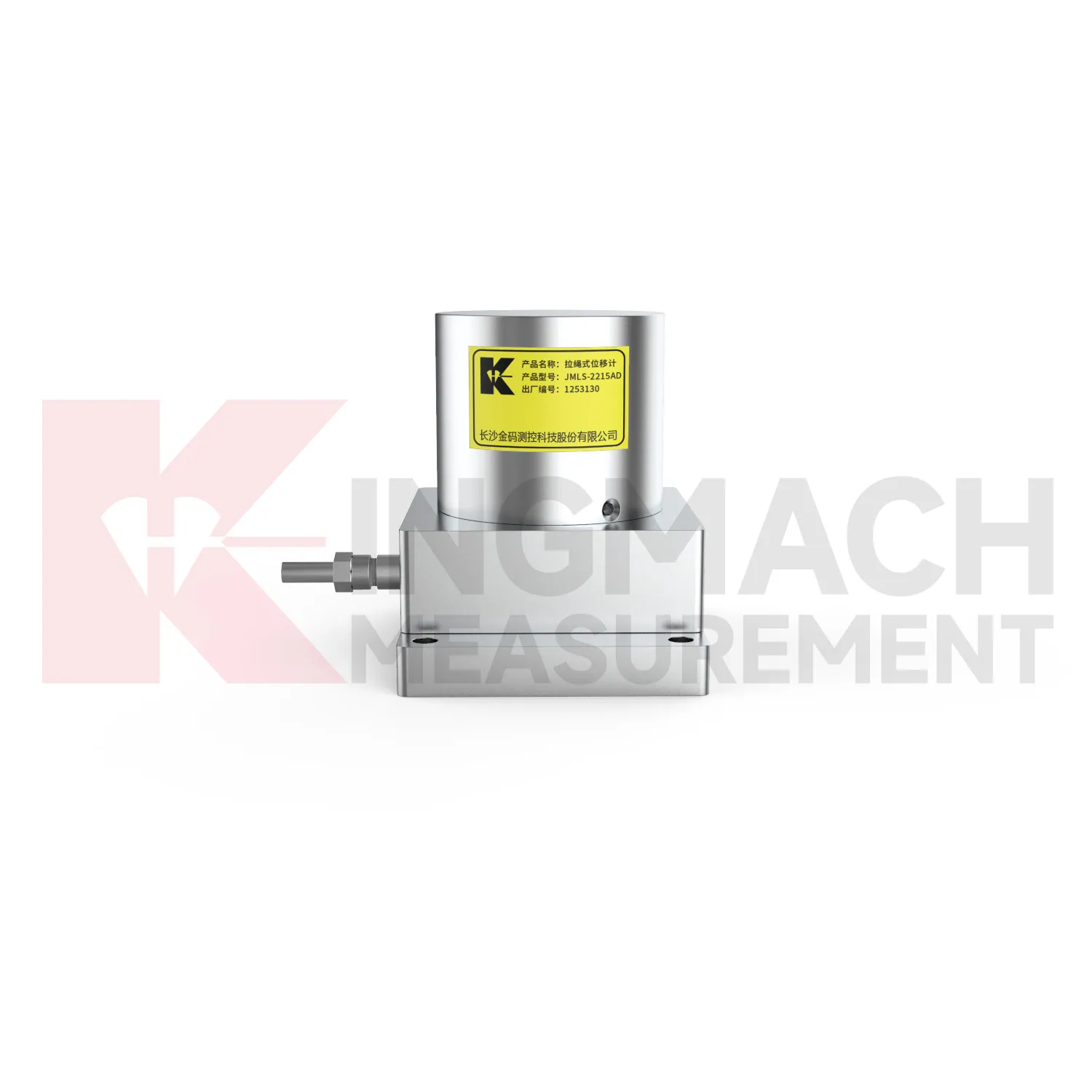

4. Senzor premika žične vrvi: JMLS-22XXADT

The JMLS-22XXADT Senzor premika žične vrvi pretvarja podaljšanje ali umik kabla prek tuljave in vrtljivega zaznavalnega mehanizma. Uporaben je, ko je hod večji ali toga merilna palica ne more slediti razpoložljivi poti. Komunikacija RS485 lahko poenostavi povezavo z združljivim sistemom za zajemanje, vendar ostaja mehanska kabelska pot prevladujoča težava pri namestitvi.

• Kabel naj bo poravnan s predvidenim gibanjem in ga zaščitite pred odrgninami, zagozdenjem, ledom, ostanki in nenamernimi udarci.
• Preverite uvlečno silo, trdnost sidra, uporaben hod, geometrijo upogiba, tesnjenje ohišja, nastavitve protokola in dostop za pregled.
• Ne uporabljajte celotnega nominalnega hoda kot projektiranega gibanja; rezervna namestitev in marža za ekstremne dogodke.

Pogosta napaka je osredotočanje na elektronsko ločljivost ob ignoriranju kabelske mehanike. Slaba poravnava ali nezaščitena pot lahko povzroči trenje, ohlapnost ali poškodbe, ki jih noben digitalni izhod ne more popraviti. Preden se zaščitno ohišje zapre, potrdite smer vlečenja in umik skozi celoten pričakovani hod.

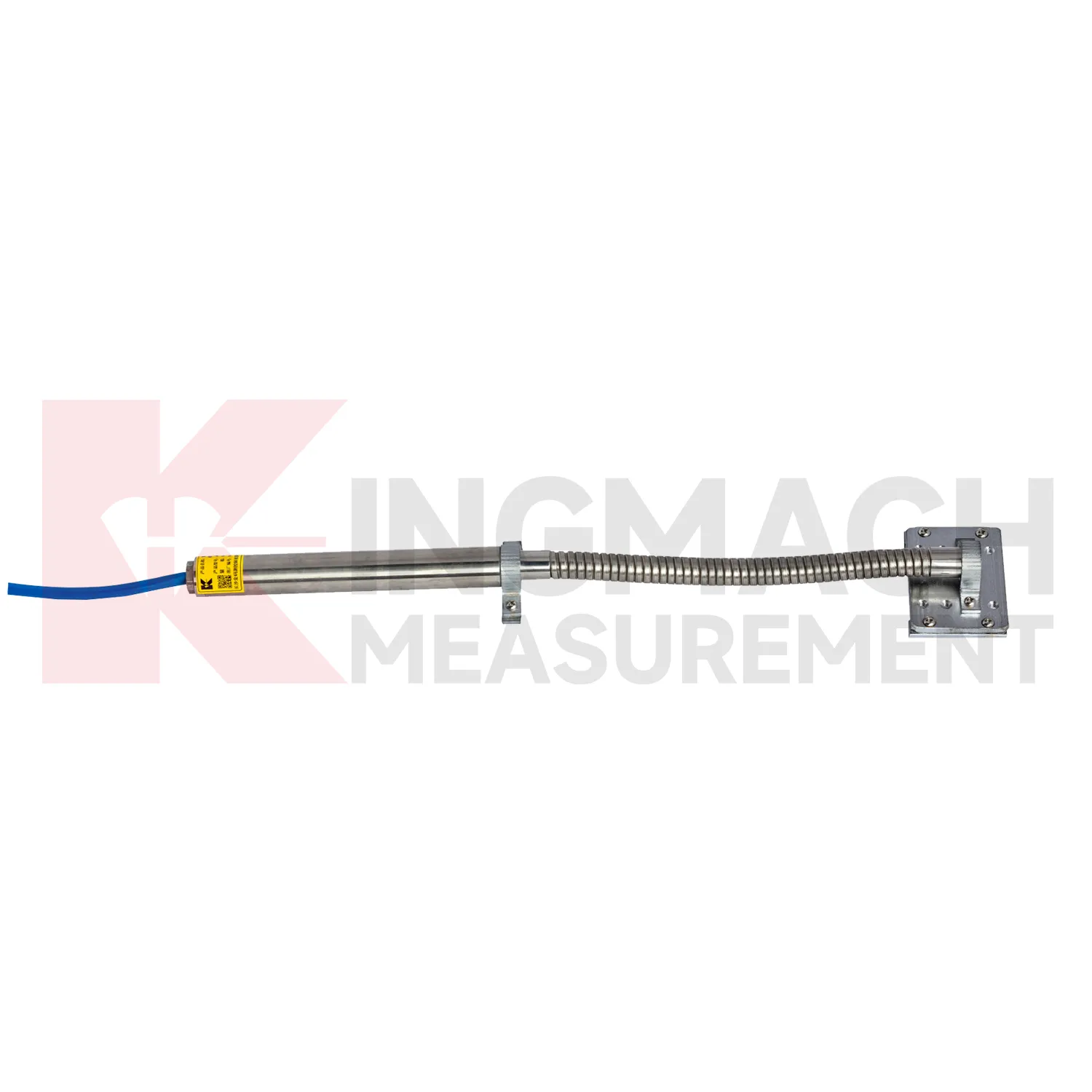

5. Prilagodljiv merilnik pomika: JMDL-24XXAT

Uporabite JMDL-24XXAT Fleksibilni merilnik pomika ko se mora zaznavni element deformirati z geomrežo ali drugo vdelano ojačitvijo, namesto da se razteza čez čisto ravno režo. Prilagodljiv podaljšek sledi gibanju materiala, medtem ko notranja induktivna frekvenčno-modulacijska zaznavna ureditev preprečuje drseči stik med palico in tuljavo. Zaradi tega je model primeren za aplikacije z ojačano zemljo, podlago, pobočji in temelji, kjer bi tog površinski profil popačil merilno pot.

Načrtovanje namestitve mora zajemati orientacijo senzorja, pritrditev na ojačitev, zaščito med namestitvijo polnila, izhod kabla, stiskalne obremenitve, začetno odčitavanje in razmerje med izmerjenim raztezkom in inženirsko obremenitvijo. Pogosta napaka je obravnavanje upogljive palice kot mehansko neuničljive. Gradbena oprema, ostri zavoji, slaba pritrditev ali nenadzorovana namestitev polnila lahko poškodujejo sklop ali ga ločijo od materiala. Zahtevajte izjavo o metodi namestitve in pregled točke držanja pred zakopom. Fotografirajte priključek in kabelsko pot, da lahko poznejši pregledi podatkov potrdijo nameščeno geometrijo.

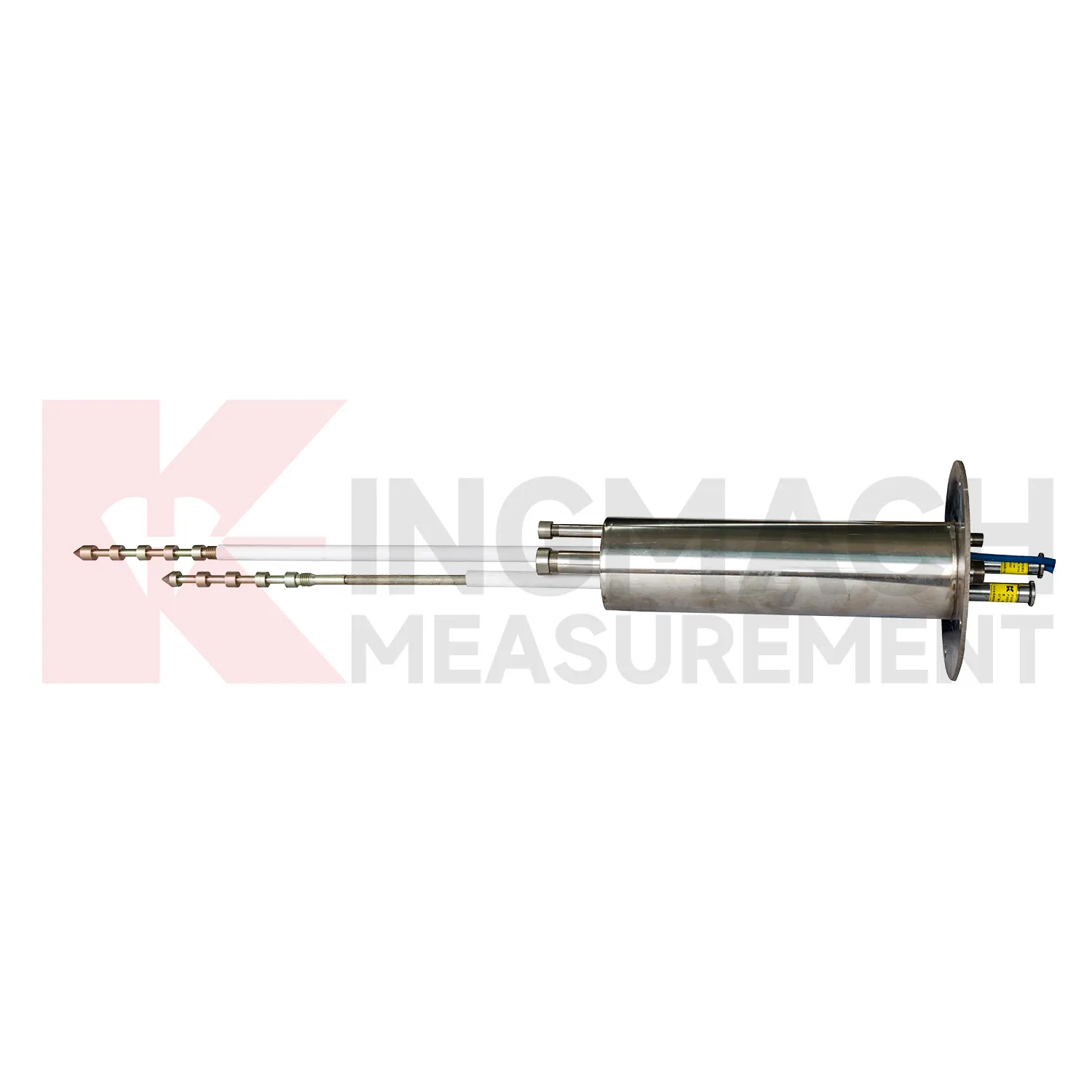

6. Večtočkovni merilnik pomikov: JMDL-31XXAT

The Večtočkovni merilnik pomikov JMDL-31XXAT ločuje gibanje na več globinah v okoliški skali, pobočjih, temeljnih jamah ali tleh predorov. Sidra, nameščena na različnih globinah, se prek palic in zaščitnih cevi povezujejo s posameznimi merilniki pomikov. Primerjava točk pomaga inženirju razlikovati plitvo deformacijo od globljega premika. To je bolj informativno kot eno površinsko odčitavanje, če je lokacija aktivne cone negotova.

Projektantska skupina mora določiti globino in premer vrtine, postavitev s tremi do petimi točkami, globine sidra, geologijo, injekcijsko maso, dolžine palic, zaščito glave, napeljavo kablov, zaporedje namestitve in osnovni postopek. Pogosta napaka je izbira enakega razmika med točkami brez sklicevanja na plasti, diskontinuitete, stopnje izkopavanja ali pričakovano strižno cono. Drugo tveganje je dovoliti, da namestitev injekcijske mase ali palice povzroči nenamerno spajanje med točkami. Zasnovo vrtine in zapis o namestitvi obravnavajte kot del specifikacije instrumenta. Zahtevajte končni globinski razpored in identifikacijo nameščene točke, da se ujemajo z zemljevidom kanala zapisovalnika.

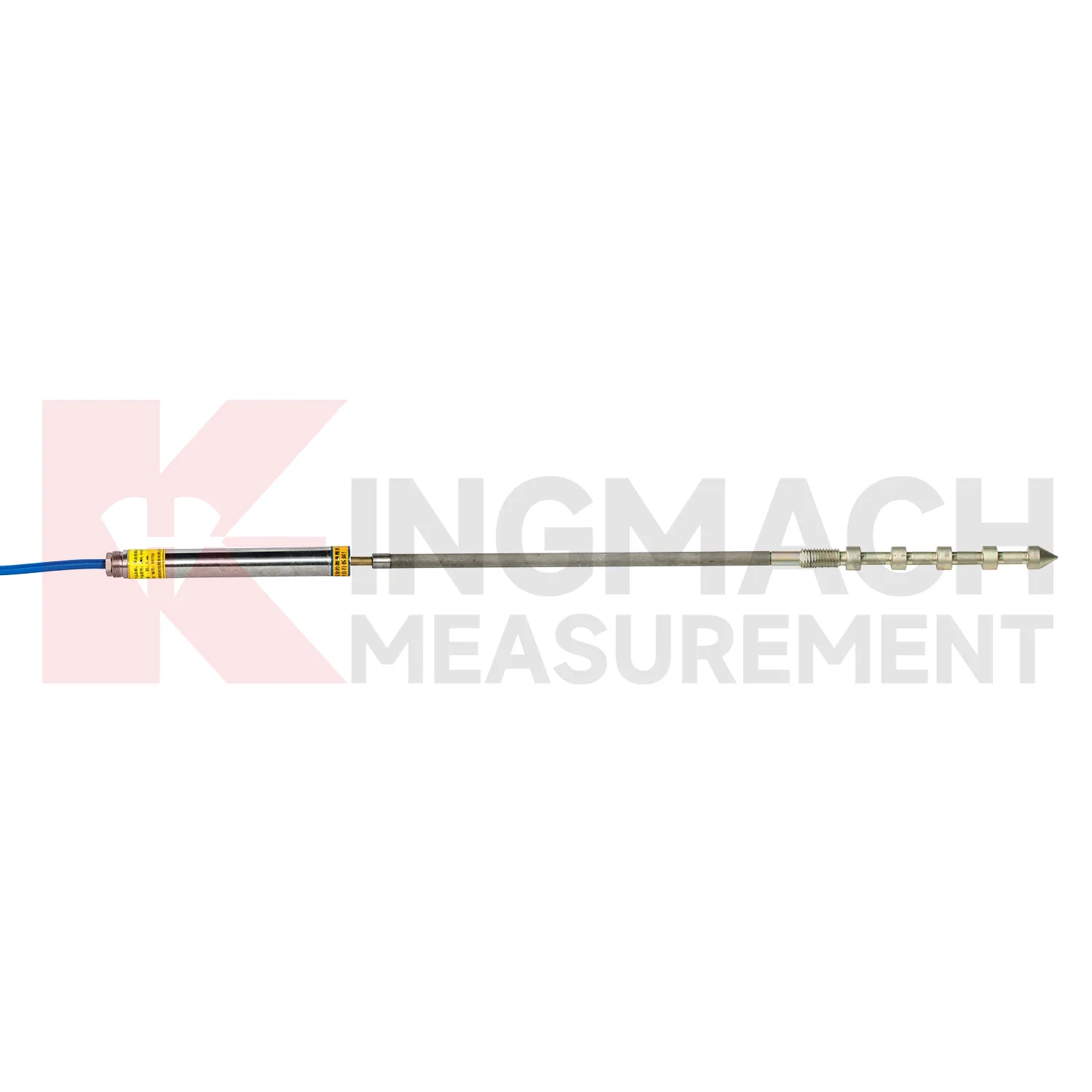

7. Enotočkovni merilnik premikov kamnine: JMDL-32XXAT

The JMDL-32XXAT Enotočkovni merilnik premikov kamnine meri gibanje med površinsko ali strukturno referenco in enim globokim sidrom. Primeren je za deformacijo kamnin v tunelih, premikanje temeljev jezu, premikanje pobočij ali uporabo v temeljni jami, ko lahko inženir prepozna pomembno stabilno referenčno globino. Instrument združuje senzor premika, palico, sidro, zaščitno cev in sklop glave, tako da oblika vrtine in sidra neposredno vpliva na rezultat.

Ne domnevajte, da globlje samodejno pomeni stabilno. Preden izberete globino sidra, preglejte geologijo, vremenske vplive, spoje, podtalnico, vpliv izkopavanja in pričakovano območje deformacije. Ena sama točka ne more pokazati, kako je gibanje porazdeljeno nad sidrom; uporabite večtočkovni sistem, kadar je potrebno globinsko profiliranje. Najpogostejša napaka je, da globoko sidro imenujemo "bedrock", ne da bi dokumentirali, zakaj je to sprejemljiva referenca. V prevzemne dokumente vključite dnevnike vrtin, zapise o injektiranju, nameščeno dolžino in odčitke osnovne črte. Če referenčna stabilnost ostaja negotova, dodajte neodvisno raziskavo ali drugo merilno točko za preverjanje.

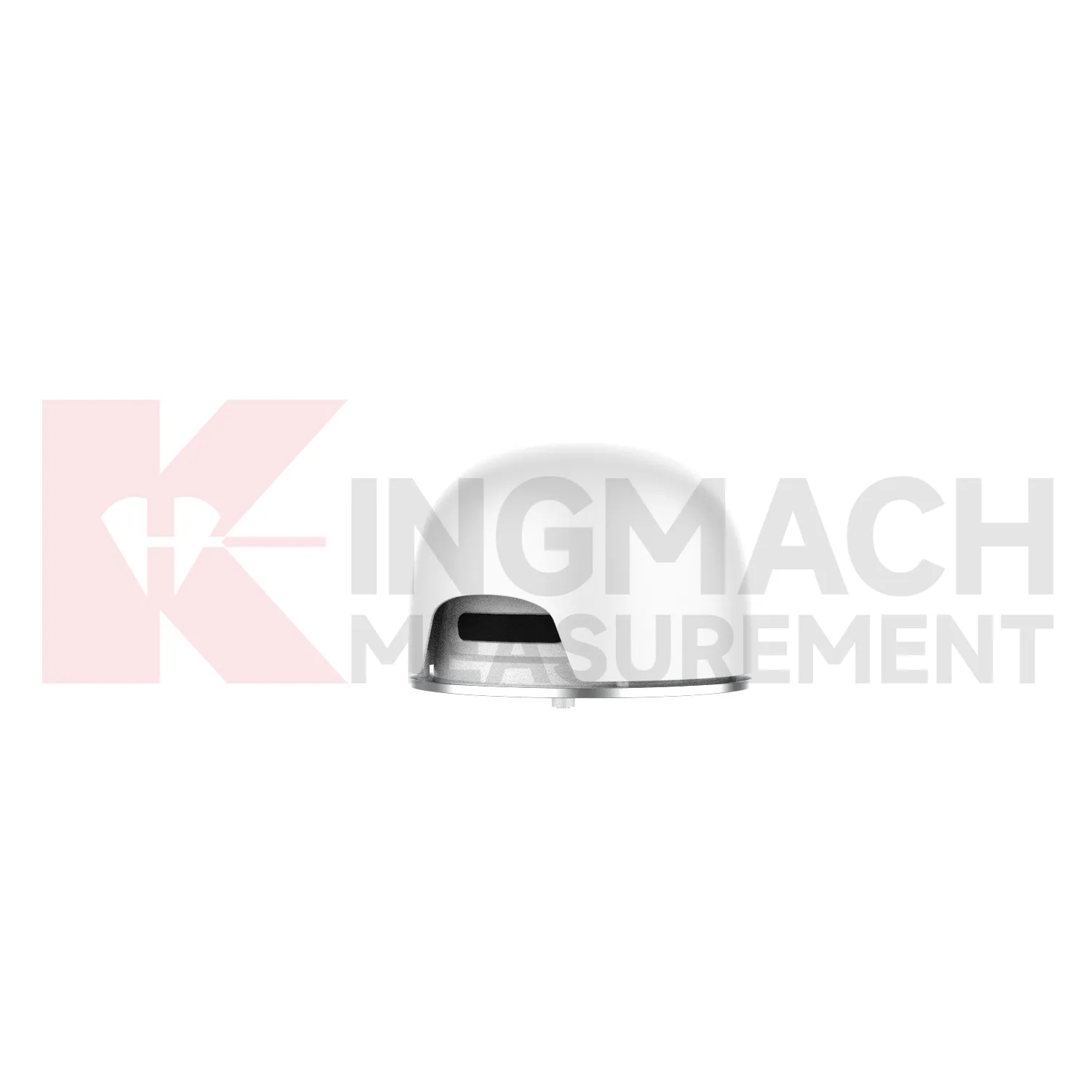

8. Spremljanje premika GNSS: JMBD-1050

Uporabite JMBD-1050 GNSS nadzorna naprava za vodoravne in navpične spremembe položaja čez odprte mostove, pobočja, jezove, rudnike, železnice ali velike strukture. GNSS meri globalni položaj namesto lokalnega odpiranja razpok ali premikanja droga. Sistem zahteva ustrezno arhitekturo pozicioniranja, montažni spomenik, napajanje, komunikacije in način obdelave podatkov. Lahko pokriva obsege gibanja in razdalje, ki so nepraktične za lokalni kontaktni senzor.

Pred nabavo preglejte satelitsko vidljivost, tveganje večpotja, lokacijo antene, referenčno ali korekcijsko metodo, koordinatni sistem, interval vzorčenja, avtonomijo napajanja, komunikacijsko pokritost, zaščito pred strelo in kako bodo vektorji premika filtrirani in alarmirani. Pogosta napaka je namestitev GNSS v bližini odsevnih struktur ali zakritega neba in pričakovanje enake kakovosti podatkov kot na odprtem mestu. GNSS in lokalni senzorji pogosto delujejo skupaj: GNSS sledi globalnemu gibanju, medtem ko merilniki razpok ali globinski instrumenti identificirajo lokalne mehanizme deformacije. V načrt prevzema pred namestitvijo vključite pregled neba in pregled komunikacij.

Preverjeni projektni dokazi in kaj bi se morali kupci naučiti

Reference poimenovanih projektov so uporabne le, če pojasnjujejo obseg sistema. Spodnji trije preverjeni primeri kažejo spremljanje z več senzorji in ne trditve o uspehu enega modela. Uporabite jih za oblikovanje spremenljivk, arhitekture prevzema in tveganj na terenu, ki spadajo v RFQ projekta.

Most: železniški most Egongyan

The Projekt spremljanja mostu Egongyan Rail Bridge v Chongqingu združil pametne merilnike razpok z instrumenti za silo kabla, upogib, deformacijo, vibracije in okoljske instrumente. Za nabavo to pomeni, da se od merilnika razpok ne bi smelo zahtevati, da pojasni vsak strukturni odziv. Določite, kako bodo temperatura, vedenje, povezano s prometom, sila kabla, upogibanje in trendi razpok časovno usklajeni in pregledani.

Predor: hitra cesta Yuping-Panzhou

The Projekt spremljanja hitre ceste Yuping-Panzhou v Guizhouju pokrito posedanje tunela, konvergenca, razpoke in strukturna deformacija. Mešanica opreme je vključevala pametno merjenje razpok in lasersko merjenje pomikov, hidrostatične senzorje nivoja in instrumente za vibriranje žice. Lekcija je natančno označevanje: projekt lahko uporablja vibrirajoče žične senzorje, ne da bi bil vsak kanal premika vibrirajoča žica.

Naklon: hitra cesta Jiwei v Shandongu

The Projekt spremljanja naklona hitre ceste Jiwei kombinirane funkcije alarma za globinski izpodriv, padavine, nivo podzemne vode ter zvok in svetlobo. Projekt 2024 dokazuje, zakaj podatki o deformacijah potrebujejo sprožilec in kontekst stanja lokacije. RFQ za naklon mora povezovati globino gibanja, interval padavin, odziv podtalnice, komunikacije, napajanje, alarmno logiko in odgovornost inšpekcije.

Projekti jezov zahtevajo enako sistemsko disciplino

Za jez določite, ali se odločitev nanaša na odpiranje razpok, premikanje spojev, deformacijo temeljev, porni tlak, nivo vode, usedanje, dvig ali globalni premik. A nadzorni sistem jezu običajno združuje več družin senzorjev in okoljske meritve. Določite referenčne točke, galerije ali kabelske poti, hidroizolacijo, zaščito pred prenapetostjo, redundanco pridobivanja, inšpekcijski dostop, lastništvo praga in način primerjave odčitkov z nivojem in temperaturo rezervoarja.

Beleženje podatkov, daljinsko spremljanje in video izdelka

Dolgoročni SHM običajno potrebuje samodejno pridobivanje, medtem ko so ročna odčitavanja še vedno uporabna za zagon, osnovna preverjanja, odpravljanje težav in majhne projekte. Vsak kanal uskladite z načelom zaznavanja in izhodom. Načrtujte odčitavanje ali zapisovalnik podatkov , instrumentacijski kabel , komunikacije in programska oprema za vizualizacijo preden se sprosti naročilo senzorjev.

Logika alarma mora ločiti preverjanje kakovosti podatkov od strukturnih pragov. Manjkajoči podatki, ravne črte, nenadni koraki po vzdrževanju, nemogoč temperaturni odziv in nesoglasje med povezanimi kanali lahko kažejo na težavo z merjenjem. Strukturna opozorila morajo uporabljati mejne vrednosti, odobrene s projektom, pravila vztrajnosti, stike za stopnjevanje in odziv inšpekcije. Shranjujte neobdelane odčitke, inženirske vrednosti, različice kalibracije, dogodke vzdrževanja in spremembe pragov, da lahko poznejši pregledovalci rekonstruirajo odločitev.

Videoposnetek prikazuje JMZX-215HAT/HB/HA vgradni vibracijski žični merilnik napetosti , pravi vibrirajoči žični instrument, ki se uporablja za vgrajen nadzor napetosti. Uporabite ga za razlikovanje vibrirajočega žičnega zaznavalnega elementa od zgoraj opisanih induktivnih tehnologij, tehnologij žične vrvi ali premikanja GNSS. Za pripravo terena združite pregled izdelka z vodnik za namestitev merilnika napetosti vibrirajoče žice .

Nabava in komercialni pogoji

Primerjajte konfigurirano ceno sistema namesto cene enote senzorja. Ponudba mora ločiti senzorje, dolžine kablov, montažno strojno opremo, kanale za branje ali beleženje, ohišja, napajanje, komunikacije, programsko opremo, dokumente o umerjanju, zagon, usposabljanje, rezervne dele, embalažo, prevoz in davke. To razkrije, ali nižja cena senzorja ustvari višje stroške integracije, namestitve ali vzdrževanja.

Trenutni komercialni pogoji za navedene Kingmachove modele prostornine uporabljajo najmanjšo količino naročila za en kos, ceno po dogovoru, T/T vnaprej in odpremo v 30 dneh po celotnem plačilu. Obravnavajte jih kot pogoje v fazi kotacije in ne kot trajno obljubo. Zahtevajte predračun za potrditev pripone modela, količine, enote in skupne cene, Incoterm, pakiranja, mejnika plačila, dobavne roke, načina pošiljanja, garancije, obsega kalibracije, razpoložljivosti rezervnih delov in jezika dokumenta.

Pregled življenjskega cikla mora vključevati delo pri namestitvi, omejitve dostopa, preverjanja kalibracije, zamenjavo kabla, razširitev zapisovalnika, komunikacijske pristojbine, delovanje programske opreme, načrtovane preglede in stroške nujnega obiska lokacije. Za vkopane ali oddaljene senzorje lahko nadomestni dostop odtehta prvotno nakupno ceno. Pred plačilom se dogovorite za tovarniško dokumentacijo in preglede pred odpremo, da manjkajoči model, kanal, kabel ali podrobnosti protokola ne pridejo na površje med zagonom.

Kontrolni seznam RFQ za paket senzorjev SHM

Merjenje in zgradba

• Vrsta strukture, lokacija spremljanja, risbe, fotografije in fizična spremenljivka, ki jo je treba izmeriti.
• Pričakovane normalne in ekstremne vrednosti, zahtevana ločljivost, osnova natančnosti, alarmni prag, interval vzorčenja in trajanje spremljanja.
• Referenčne točke, smer gibanja, odmik namestitve, temperaturno območje in povezani kanali, potrebni za interpretacijo.

Mesto in namestitev

• Voda, prah, korozija, vibracije, strela, udarci konstrukcije, zahteve za vrtino ali injekcijsko maso, dostop in kabelska pot.
• Montažni nosilci, sidra, zaščitne cevi, razvodne doze, konektorji, oklopi, ozemljitve in prenapetostna zaščita.
• Izjava o metodi namestitve, osnovni postopek, točke zadrževanja, sprejemljivi odčitki in zapisi o izvedenem stanju.

Podatki in komercialni obseg

• Ročno ali samodejno odčitavanje, vrsta kanala, protokol, napajanje, shranjevanje, prenos, preslikava programske opreme, alarmi in uporabniške vloge.
• Podatkovni list, kalibracijski koeficienti, serijska sledljivost, navodila za ožičenje in namestitev, veljavni certifikati, garancija in podpora.
• Količina, dolžina kabla, dodatki, rezervni deli, embalaža, Incoterm, plačilni pogoji, dobavni rok, destinacija in potrebe po zagonu.

Pogoste napake pri nakupu, ki povečajo tveganje spremljanja

• Klicanje vibrirajoče žice vsakega frekvenčnega izhoda ali digitalnega senzorja gibanja brez potrditve zaznavalnega elementa in odčitavalnega kanala.
• Izbira obsega samo med običajnim gibanjem in brez upoštevanja odmika namestitve, sezonskega obnašanja ali verodostojnega ekstremnega dogodka.
• Primerjava vrednosti točnosti brez preverjanja, ali se nanašajo na celotno lestvico, odčitek, linearnost, ponovljivost ali celoten nameščen sistem.
• Naročanje senzorjev pred dokončanjem sider, vrtin, kabelskih tras, zaščite, zmogljivosti zapisovalnika, komunikacij, napajanja in oznak programske opreme.
• Uporaba enega lokalnega senzorja za interpretacijo mehanizma na ravni sistema, ki je odvisen tudi od obremenitve, temperature, tlaka, posedanja ali globalnega gibanja.
• Odobritev najnižje cene na enoto brez cene namestitve, strojne opreme kanala, dokumentacije, dostopa za vzdrževanje, rezervnih delov in tveganja zamenjave.

Zahtevajte pregled modela in sistema
