Kako delujejo vibracijski žični merilniki napetosti? Načela in aplikacije

Kar zadeva spremljanje tehnične varnosti, je treba opozoriti, da vse spremembe morda niso očitne na ravni površine. Preden postanejo razpoke, premiki ali druge poškodbe očitne, lahko že obstajajo znaki, da je mostni nosilec podvržen nenormalnim obremenitvam, da se del jezu nenormalno odziva ali da je obloga predora podvržena spremembam obremenitev. Za zainteresirane strani projekta, vključno z lastniki projekta, konstruktorji, svetovalci in strokovnjaki za integracijo, je pomembno, da te spremembe odkrijejo zgodaj.

Ravno zato je spremljanje obremenitev tako pomembno v gradbeništvu. Količina deformacije v materialu, ki ustreza raztezku in stiskanju, razkrije njegovo zmogljivost, ko je izpostavljen obremenitvam. V mnogih primerih so se merilniki napetosti z vibrirajočo žico izkazali za eno najbolj zanesljivih orodij na tem področju.

Od mostov in jezov do pobočij, zgradb, predorov, vetrnih stolpov, podzemnih del in prometne infrastrukture, se tehnologija vibrirajoče žice pogosto uporablja tam, kjer je spremljanje stabilnosti in vzdržljivosti pomembno. Pišite nam za več informacij o tem, kako delujejo vibracijski žični merilniki napetosti, zakaj so cenjeni v inženirskih projektih in kje se običajno uporabljajo. Predstavljamo tudi nadometno rešitev za projekte nadzora konstrukcij.

Zakaj se nadzor napetosti vibrirajoče žice široko uporablja v gradbeništvu

Pri velikih infrastrukturnih projektih so pogoji spremljanja pogosto zahtevni. Senzorji so lahko izpostavljeni zunanjemu vremenu, temperaturnim spremembam, vlagi, prahu, vibracijam in dolgim ​​obdobjem delovanja. V teh okoljih inženirji ne iščejo le senzorja, ki deluje v laboratoriju. Potrebujejo metodo zaznavanja, ki lahko zagotavlja stabilne podatke skozi čas v dejanskih pogojih na terenu.

To je eden od glavnih razlogov, da se tehnologija vibrirajoče žice tako pogosto uporablja pri nadzoru tehnične varnosti.

Merilna tehnika vibrirajočih žičnih senzorjev kaže boljšo dolgoročno stabilnost, natančnost meritev in doslednost meritev kot druge merilne tehnike. Sistem najbolje deluje pri daljših obdobjih spremljanja, ki zahtevajo stalen izhod več mesecev ali več let namesto kratkih intervalov testiranja.

Zanesljivost tega sistema, ki zagotavlja bistvene nadzorne funkcije za mostove, jezove, zadrževalne sisteme, predore, vetrne stolpe in podzemna dela. Projekti zahtevajo spremljanje podatkov, ki omogočajo oceno varnosti, analizo trendov in načrtovanje vzdrževanja skozi celotno življenjsko dobo objekta.

Kaj je merilnik napetosti vibracijske žice?

Vibrirajoči žični merilnik napetosti deluje kot senzor za merjenje napetosti, ki zazna spremembe napetosti žice in tako določi ravni napetosti.

Senzor vsebuje žico, ki se razteza med dvema nespremenljivima točkama. Telo senzorja prenese kakršno koli deformacijo, ki se pojavi na nadzorovano strukturo. Napetost žice se zaradi tega procesa spremeni. Frekvenca nihanja žice se spreminja glede na napetost žice, kar ima za posledico deformacijo strukture, kar povzroči sinhroniziran premik frekvence.

To frekvenco lahko nato izmeri bralna enota ali zapisovalnik podatkov in pretvori v inženirske podatke za analizo.

Preprosto povedano, vibrirajoči žični merilnik napetosti spremeni strukturno gibanje v frekvenčni signal, ki se lahko uporablja za spremljanje obnašanja, povezanega s stresom. Sistem postane bistvenega pomena za inženirske projekte, ki potrebujejo dolgoročne, natančne in zanesljive meritve deformacij.

Kako delujejo vibracijski žični merilniki napetosti?

Načelo delovanja sistema zahteva predstavitev po korakih za popolno razumevanje.

1. Pojavi se strukturna deformacija

Del mostu, jekleni nosilec, betonska površina, obloga predora ali odsek stolpa doživlja obremenitve, temperaturne spremembe, premikanje tal, vibracije ali druge strukturne vplive. Material kaže merljivo deformacijo, saj že majhne deformacije povzročijo trajne spremembe.

2. Senzor se odzove na to gibanje

Ko je na konstrukcijo nameščen vibracijski žični merilnik napetosti, sledi deformaciji nadzorovane površine. Če se struktura raztegne, se senzor raztegne. Če se stisne, se senzor ustrezno odzove.

3. Spremembe napetosti žice

Znotraj merilnika je notranja žica pod napetostjo. Ko se struktura deformira, se spremeni mehansko stanje žice. To spremeni stopnjo napetosti v žici.

4. Spremembe frekvence vibracij

Žica se vzbudi, da vibrira, in izmeri se njena naravna frekvenca. Ker je frekvenca povezana z napetostjo žice, ima vsaka sprememba napetosti, ki jo povzroči deformacija, spremembo frekvence.

5. Frekvenca se pretvori v podatke spremljanja

Izmerjeno frekvenco zbira instrument ali nadzorni sistem. Podatke lahko nato obdelajo v vrednosti deformacij in jih inženirji uporabijo za opazovanje trendov, ocenjevanje strukturnega odziva in prepoznavanje nenavadnih sprememb.

Ena od pomembnih prednosti te metode je, da je merjenje na podlagi frekvence zelo primerno za spremljanje na terenu, zlasti kadar gre za dolge kable ali zapletena okolja na lokaciji. Za velike infrastrukturne projekte je ta praktična korist lahko zelo dragocena.

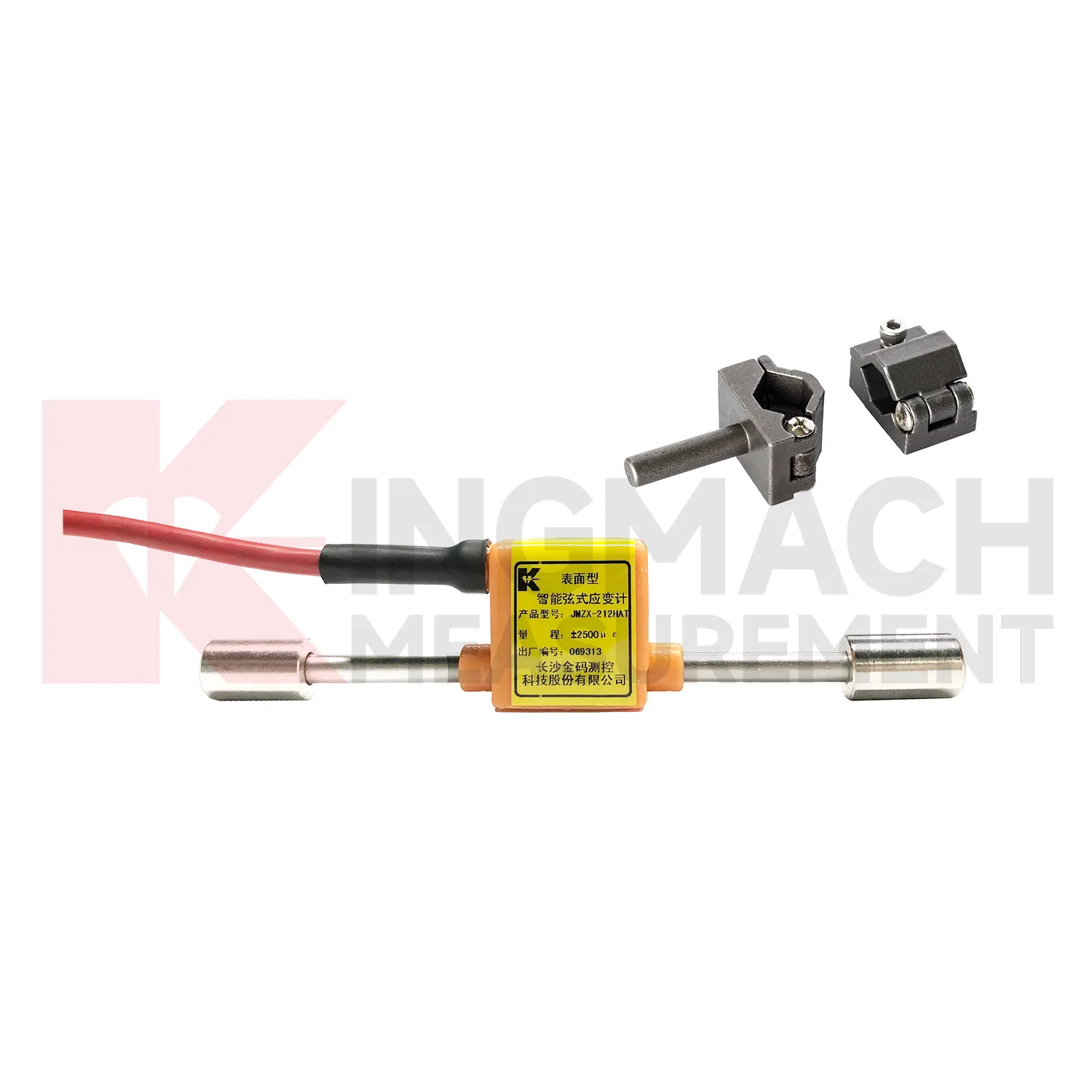

Zakaj so nadometni vibrirajoči žični merilniki napetosti uporabni

Vsi projekti ne omogočajo vgrajenih instrumentov. V mnogih aplikacijah v resničnem svetu morajo inženirji spremljati obstoječe strukture, obnovljena sredstva ali dostopne strukturne površine, potem ko se je gradnja že začela ali je bila dokončana. V teh situacijah je lahko učinkovita rešitev površinsko nameščen vibrirajoči žični merilnik napetosti.

Površinski model je še posebej uporaben, kadar je cilj spremljanje napetosti neposredno na zunanji strani strukturnih elementov, kot so jekleni členi, betonske površine, nosilni okvirji, deli stolpov in drugi izpostavljeni deli. Zagotavlja prilagodljivost pri uporabi in je lahko primeren tako za novozgrajene kot že delujoče strukture.

Zaradi tega so površinsko nameščeni vibrirajoči žični merilniki napetosti še posebej pomembni za:

• ocena strukturnega stanja
• vrednotenje naknadnega opremljanja in krepitve
• spremljanje, povezano z vzdrževanjem
• opazovanje po gradnji
• dolgoročno spremljanje varnosti dostopnih komponent

Za inženirske kupce to pomeni praktično možnost senzorja, ki lahko ustreza širokemu spektru projektnih pogojev, ne da bi zahtevala vgrajeno namestitev.

Kaj se lahko inženirji naučijo iz podatkov o napetosti vibrirajoče žice

Merilnik napetosti naredi več kot samo ustvarjanje številk. Njegova resnična vrednost je v tem, kaj te številke razkrivajo o strukturi.

Inženirji lahko bolje razumejo z nadzorom napetosti vibrirajoče žice:

• kako se strukturni elementi odzivajo na obremenitev
• ali dejansko vedenje ustreza načrtovalskim pričakovanjem
• kako se stres spreminja med fazami gradnje
• ali ukrepi ojačitve ali popravila delujejo, kot je bilo predvideno
• kako temperatura, ciklična obremenitev ali posedanje vplivajo na strukturo skozi čas
• ali nenormalni trendi lahko kažejo na razvoj tveganja

Pri mnogih projektih največja vrednost spremljanja deformacij ni en sam odčitek, temveč vzorec skozi čas. Analiza trendov pomaga ugotoviti, ali se konstrukcija obnaša normalno ali pa so morda potrebni dodatni pregledi in inženirski ukrepi.

Iz tega razloga so merilniki napetosti z vibrirajočo žico pogosto vključeni v sisteme za dolgoročno spremljanje zdravja konstrukcij, kjer sta zanesljivost in kontinuiteta bistvenega pomena.

Tipične aplikacije pri nadzoru tehnične varnosti

Mostovi

Inženirji uporabljajo vibrirajoče žične merilnike napetosti v projektih mostov za spremljanje strukturnih komponent, ki vključujejo nosilce, jeklene elemente in elemente, povezane s krovom, kot tudi območja, ki so občutljiva na poškodbe zaradi utrujenosti. Naprave omogočajo inženirjem, da ocenijo, kako se struktura odziva na obremenitve, ki nastanejo med premikanjem vozila, in na vplive okolja.

Jezovi

Podatki o deformacijah zagotavljajo ključne informacije za spremljanje varnosti jezov, saj inženirjem omogočajo, da preučijo, kako se strukture odzivajo na pritisk vode in temperaturne spremembe ter razširjene pogoje delovanja. Ta proces ima ključno vlogo tako pri vrednotenju delovanja kot pri postopkih varnostnega nadzora.

Pobočja in podporne konstrukcije

Inženirji uporabljajo opremo za spremljanje deformacij, da preučijo, kako se sistemi za stabilizacijo pobočij in podporne strukture odzivajo na pritisk tal, podporne obremenitve in sile gibanja.

Zgradbe in visoki objekti

Gradbeni inženirji uporabljajo vibrirajoče žične merilnike napetosti v zgradbah in stolpih ter ojačanih strukturnih sistemih za merjenje porazdelitve napetosti in prenosa obremenitev ter ovrednotenje tehnik utrjevanja.

Predori in podzemni inženiring

Senzorji, nameščeni v predorih in podzemnih gradbiščih, omogočajo inženirjem, da izmerijo delovanje sistema obloge predora, podpornih konstrukcij in gradbenih dejavnosti v različnih fazah gradnje. Sistem se izkaže za posebej uporabnega, ko je potrebno stalno spremljanje stresa.

Vetrni stolpi

Strukture vetrnih stolpov so izpostavljene ponavljajočim se dinamičnim obremenitvam. Spremljanje obremenitev pomaga inženirjem razumeti obnašanje delovnih obremenitev, odziv na utrujenost in strukturno zmogljivost skozi čas.

Cestne podlage in prometna infrastruktura

V inženirstvu, povezanem s prometom, se lahko merilniki napetosti uporabijo za podporne elemente in infrastrukturne komponente za oceno ponavljajočih se učinkov obremenitve in dolgoročnega strukturnega odziva.

Projekt Kingmach - most čez reko Jangce Šanghaj-Suzhou-Nantong

Kaj morate upoštevati, preden izberete merilnik napetosti vibracijske žice

Izbira merilnika napetosti mora vedno temeljiti na dejanskem cilju spremljanja in stanju na mestu. Pred nakupom morajo projektne skupine razmisliti o več ključnih vprašanjih:

• Na kakšen material bo nameščen merilnik?
• Je struktura nova, obstoječa ali se krepi?
• Je spremljanje kratkotrajno, periodično ali kontinuirano?
• Bo senzor deloval na prostem ali v vlažnem okolju?
• Ali projekt zahteva avtomatski zajem podatkov?
• Kako pomembni sta napeljava kabla in razdalja prenosa?
• Kakšna raven zaščite je potrebna pred vremenskimi vplivi, vibracijami ali motnjami na lokaciji?

Senzor se lahko na papirju zdi tehnično ustrezen, a če se ne ujema z načinom namestitve, okoljskimi pogoji ali sistemom spremljanja, lahko to vpliva na uspešnost projekta. Zato mnogi kupci raje sodelujejo z dobavitelji, ki lahko zagotovijo podporo, ki temelji na aplikacijah, ne le na seznamih izdelkov.

Praktična rešitev za spremljanje strukturne površinske napetosti

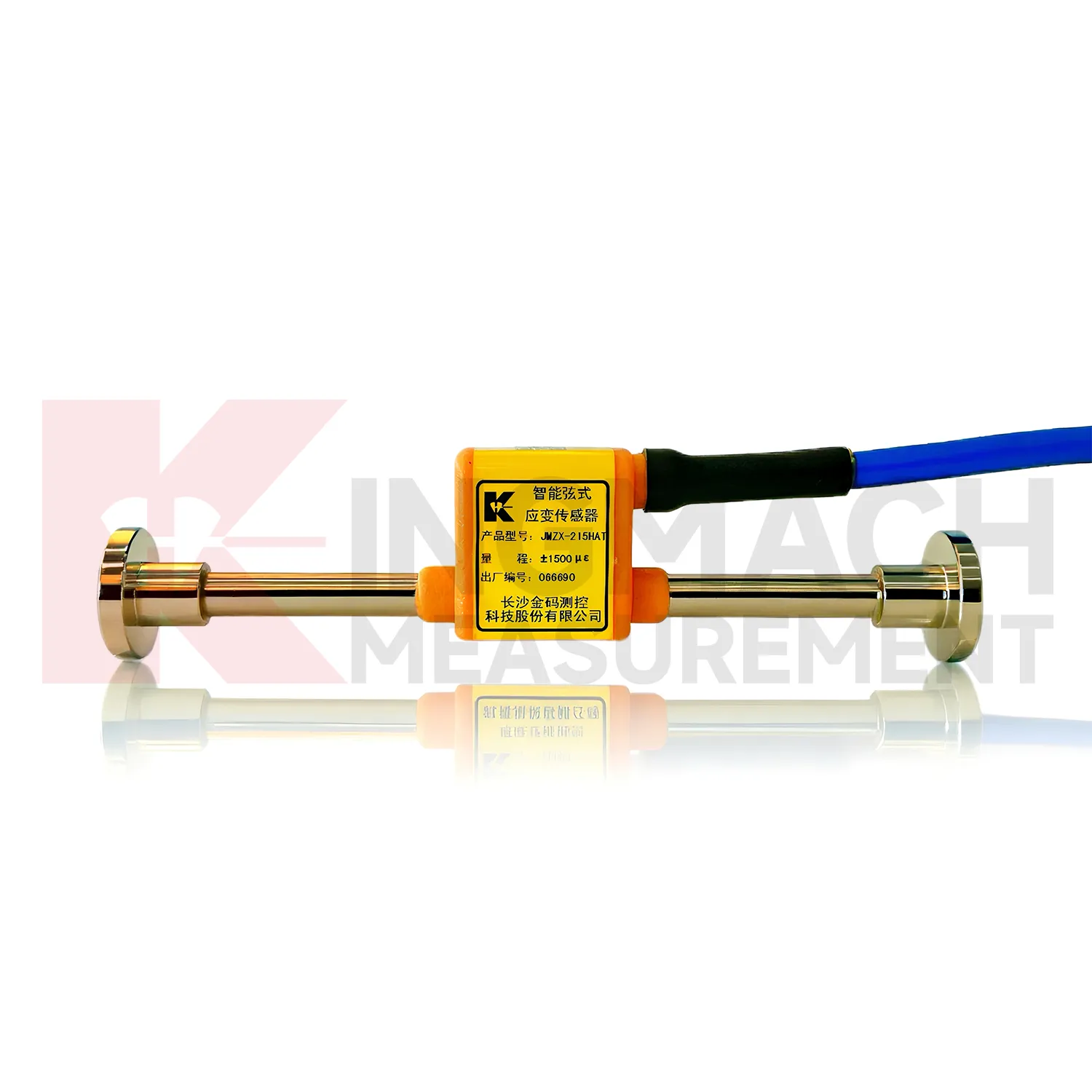

Za projekte, ki zahtevajo zanesljivo spremljanje napetosti na strukturnih površinah, je naš pametni merilnik napetosti z vibriranjem žice, površinski model praktična možnost.

Ta izdelek, zasnovan za aplikacije za inženirsko varnostno spremljanje, je primeren za uporabo na terenu, kjer sta pomembni dolgoročna stabilnost podatkov in površinska namestitev. Uporablja se lahko v številnih infrastrukturnih in gradbenih projektih, vključno z mostovi, jezovi, predori, pobočji, zgradbami, vetrnimi stolpi, podzemnimi deli in transportnimi strukturami.

Njegova vrednost je v kombinaciji prednosti tehnologije zaznavanja vibrirajoče žice s praktičnostjo nadometne konfiguracije, zaradi česar je močna izbira za dostopne strukturne elemente in sisteme za spremljanje, ki temeljijo na projektu.

Izdelek lahko raziščete tukaj: Pametni vibrirajoči žični merilnik napetosti

Kot izvozno usmerjen dobavitelj, ki nudi aplikacije za nadzor inženirske varnosti, razumemo, da mednarodni kupci pogosto potrebujejo več kot samo senzor. Potrebujejo odzivno komunikacijo, ustrezno ujemanje izdelkov in podporo pri projektnem naročanju. Ne glede na to, ali ste izvajalec, integrator spremljanja, distributer ali svetovalna ekipa, smo vam pripravljeni pomagati najti ustrezno rešitev za spremljanje napetosti.

Zaključek

Vibrirajoči žični merilniki napetosti delujejo kot ključni instrumenti za sodobno inženirsko spremljanje varnosti, ker pretvorijo manjše strukturne premike v bistvene informacije o spremljanju. Sistem deluje tako, da zazna spremembe frekvence, ki nastanejo, ko napetost žice niha, in ta metoda prinaša praktične koristi za razširjeno uporabo na prostem.

Inženirji lahko uporabljajo nadometne vibrirajoče žične merilnike napetosti za spremljanje strukturnega obnašanja in spremljanje odziva na obremenitev ter sprememb v delovanju mostov, jezov in pobočij, zgradb in predorov, vetrnih stolpov ter podzemnih objektov in sistemov cestne infrastrukture.

Naša ekipa vam bo pomagala izbrati zanesljiv senzor za spremljanje napetosti za vaš prihajajoči projekt, medtem ko nudimo storitve izvozne dobave. Priporočili vam bomo najboljšo rešitev za vaše potrebe, potem ko nam boste posredovali vrsto projekta, strukturni material in zahteve za spremljanje.

pogosta vprašanja

1. Za kaj se uporablja vibracijski žični merilnik napetosti?

Vibrirajoči žični merilnik napetosti se uporablja za merjenje strukturne napetosti v inženirskih projektih. Običajno se uporablja pri mostovih, jezovih, predorih, zgradbah, pobočjih, vetrnih stolpih, podzemnih delih in drugih sistemih za spremljanje infrastrukture.

2. Kako deluje vibrirajoči žični merilnik napetosti?

Deluje tako, da meri spremembe frekvence tresljajev notranje napete žice. Ko se opazovana struktura deformira, se spremeni napetost žice, kar spremeni frekvenco tresljajev. Ta frekvenca se nato pretvori v podatke, povezane z deformacijo.

3. Zakaj so merilniki napetosti z vibracijsko žico primerni za dolgoročno spremljanje?

Pogosto se uporabljajo za dolgoročno spremljanje, saj tehnologija vibrirajoče žice ponuja stabilno delovanje, dobro ponovljivost in primernost za težka okolja gradbeništva, kot so zunanja, vlažna mesta in mesta s spremenljivo temperaturo.

4. Kakšna je prednost površinsko nameščenega vibrirajočega merilnika napetosti?

Nadometni model je uporaben za obstoječe strukture, projekte nadgradnje in dostopne strukturne dele, kjer vgrajena namestitev ni mogoča ali ni potrebna. Zagotavlja prilagodljivo uporabo za spremljanje na terenu.

5. Kako izberem pravi merilnik napetosti vibrirajoče žice za svoj projekt?

Upoštevati morate strukturni material, lokacijo namestitve, trajanje nadzora, okoljske razmere, napeljavo kabla in ali se bo senzor povezal s samodejnim nadzornim sistemom. Sodelovanje z izkušenim dobaviteljem lahko pomaga zagotoviti, da izdelek ustreza vašim dejanskim projektnim potrebam.
