Polna in votla obremenitvena celica: obsežen vodnik za inženirsko izbiro (poti sil & tipične aplikacije & zahteve za certificiranje)

Izbira med trdno in votlo tehtalno celico je prava inženirska odločitev. Ne gre za boj za lastnosti izdelka. Temeljna razlika je v tem, kako se sila vnese v senzor. Ta pot obremenitve določa, kje posamezna vrsta deluje zanesljivo in kje bo neizogibno odpovedala. Ta članek služi kot orodje za odločanje. Primerjava temelji na inženirski logiki in ne na preferencah blagovnih znamk. Začeli bomo s tem, kaj vsak senzor dejansko je. Besedi "trden" in "votel" opisujeta obliko, ne pa funkcije.

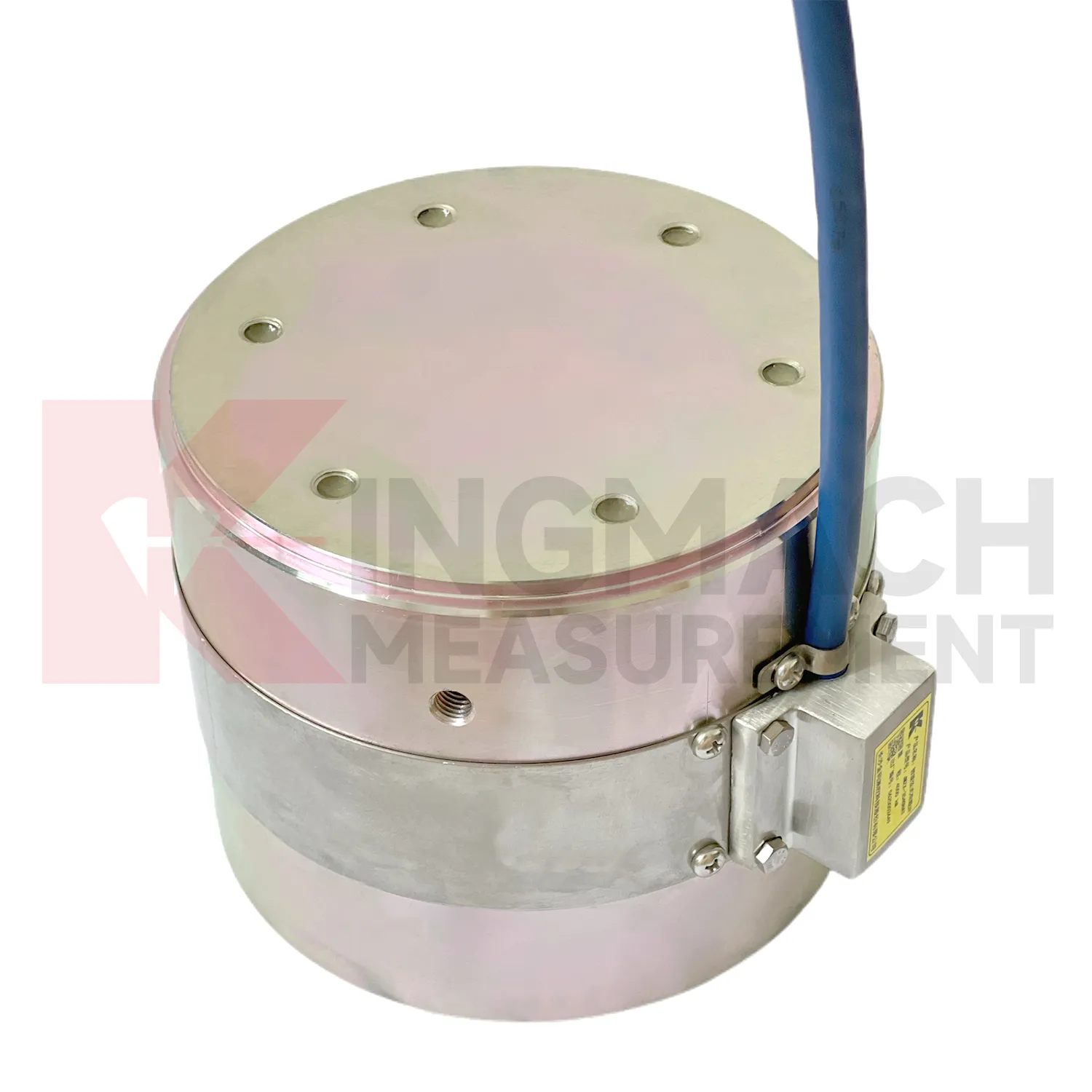

1. Kaj je trdna merilna celica — in kako meri silo?

Inženirji že vedo, kako izgleda valj. Tisto, kar resnično morajo razumeti, je pot obremenitve skozi trdno telo. Polna tehtalna celica ima osrednjo arhitekturo, ki temelji na cilindričnem kompresijskem elementu iz trdnega telesa. Elastično jekleno telo se pod aksialno tlačno obremenitvijo enakomerno deformira. V ohišje so vgrajene vibrirajoče žične vrvice. Te strune zaznajo mikro napetost kot izrazito spremembo frekvence.

Logika poti obremenitve je preprosta. Obremenitev vstopi v zgornjo nosilno površino. Potuje skozi celoten presek elastičnega elementa. Nazadnje izstopa skozi spodnjo nosilno površino. Celica sama postane strukturni vložek. Nosi fizično obremenitev.

Zasnova z več vrvicami izračuna povprečje odčitkov na več merilnih točkah znotraj telesa. Manjši obsegi zmogljivosti uporabljajo zasnovo s 3 strunami. Višji obsegi zmogljivosti zahtevajo 6-strunsko zasnovo. To povprečenje z več nizi daje Serija Kingmach JMZX-34XX/35XX/36XXHAT njegova 0,5 % FS natančnost. To natančnost ohranja v ogromnem območju 1.000–10.000 kN kljub zahtevnim delovnim okoljem.

Naprava ima vgrajen pametni HAT čip. Ta inteligentni čip izvorno shrani kalibracijski koeficient. Samodejno popravlja temperaturo prek vgrajenega termistorja. Shrani tudi do 600 zapisov meritev. Senzor si zapomni lastno zgodovino tudi brez priključenega zapisovalnika podatkov.

Območje delovanja sega od −30°C do +80°C. Poleg tega se trdna celica ponaša s toleranco preobremenitve do 300–400 % svoje nazivne zmogljivosti pred katastrofalno odpovedjo. To zagotavlja zelo pomembno varnostno rezervo. Nenadna nenamerna preobremenitev je zelo realna nevarnost pri preskušanju pilotov in uporabi mostov.

[Oglejte si popolne specifikacije za Kingmach JMZX-35XXHAT trdno merilno celico]

2. Kaj je votla tehtalna celica — in po čem se strukturno razlikuje?

Votla tehtalna celica je znana tudi kot obročasta tehtalna celica. Osnovna arhitektura se opira na obročasto (obročasto) telo z osrednjo izvrtino. Strukturni člen poteka skozi središče celice. Ta element je lahko sidrna palica, kabel ali sornik. Obremenitev se prenaša z matice strukturnega elementa neposredno na obročasto ploskev celice. Obremenitev ne vstopa v samo steno izvrtine.

Logika poti obremenitve se popolnoma razlikuje od logike polne celice. Obremenitev vstopa preko obročaste naležne površine. Telo obroča se enakomerno stisne po obodu. Več vibrirajočih žičnih vrvic je razporejenih okoli obroča. Ti nizi povprečijo signal stiskanja. Ta zasnova z več strunami močno kompenzira manjše ekscentrične obremenitve. Zasnova z eno vrvico preprosto ne prenese neenakomernih obremenitev.

Ta zasnova z več akordi uporablja tri akorde pri nižjih razponih. Napreduje do šestih tetiv za območje 4.000–8.000 kN. Ta specifična arhitektura omogoča JMZX-3XXXHAT Votla merilna celica za namestitev na sidrno palico pod napetostjo brez demontaže. Palica se preprosto prevleče skozi. Matica nosi na sprednji strani celice. Spremljanje se začne takoj.

Votla celica ima predvideno življenjsko dobo 50 let. Elastično jekleno ohišje je podvrženo večstopenjski stabilizacijski obdelavi, preden sploh zapusti tovarno. Notranje vibracijske žice so iz jekla ultra visoke trdnosti. Tehniki sidrajo te žice z uporabo mednarodne standardne tehnologije varjenja. To niso trditve glede osnovnih specifikacij. So ključne oblikovalske odločitve, ki so zelo pomembne v 20-letnih programih varnosti jezov.

Ta celica ima dvojni certifikat za GB/T 13606-2007 in DL/T 269-2022. Drugi standard je specifičen za hidravlično in elektrotehniko. Zaradi tega je edina pravilna izbira za nadzor jezov in hidroelektrarn.

[Ogled tehničnih specifikacij za votlo obremenitveno celico JMZX-3XXXHAT]

3. Specifikacije ena ob drugi: kaj številke dejansko pomenijo

Atribut	Polna merilna celica (JMZX-35XXHAT)	Votla merilna celica (JMZX-3XXXHAT)	Kaj to pomeni v praksi
Razpon zmogljivosti	1.000–10.000 kN	500–8.000 kN (na voljo po meri)	Spodnja vstopna točka 500 kN votle celice ustreza manjšim sidrnim palicam. Polna celica bi bila tukaj preveč določena. Za aplikacije testiranja temeljev iz pilotov z izjemno visoko zmogljivostjo, ki presegajo 8.000 kN, lahko Kingmach zagotovi prilagojene rešitve trdnih tehtalnih celic JMZX-36XXHAT. Za več informacij se obrnite na našo tehnično ekipo.
Resolucija	0,1 kN (vsi modeli)	0,1–1 kN (odvisno od modela)	Konsistentna ločljivost 0,1 kN trdne celice pomaga pri natančnem testiranju pilotov. Ločljivost 1 kN votle celice je sprejemljiva, ker so spremljane obremenitve sorazmerno velike.
Zmogljivost pomnilnika	600 zapisov	800 zapisov	Večja vgrajena shramba votle celice odraža njen dolgotrajnejši profil uvajanja za desetletja dolgo spremljanje.
Certifikati	GB/T 13606-2007	GB/T 13606-2007 in DL/T 269-2022	Dodatni hidravlični inženirski standard (DL/T 269-2022) zagotavlja strogo skladnost projekta v okoljih jezov.
Življenjska doba oblikovanja	Ni določeno (odvisno od aplikacije)	50 let	Votla celica je zasnovana za stalno spremljanje. Trdna celica se običajno uporablja v začasnih fazah testiranja.

Te številke nudijo odlične napotke. Vendar pa je bolj jasno vprašanje, kam katera vrsta resnično sodi v resničnem projektu.

4. Kje so obremenitvene celice najboljše – in zakaj

V tem razdelku je pojasnjeno, zakaj je zaradi specifične obremenitve polne celice prava izbira. Gledamo sklepanje, ne samo katalogiziranje funkcij.

Preizkušanje obremenitve pilotov: Celica trdne obremenitve za testiranje pilotov se odlično ujema. Trdna celica sedi neposredno med glavo pilota in nakladalno dvigalko. Celotna preskusna obremenitev gre naravnost skozi telo celice. Sposobnost trdne snovi, da strukturno prenese obremenitev, je tukaj absolutno bistvenega pomena. Njegova ogromna zmogljivost do 10.000 kN pokriva pilote z največjim premerom v temeljih mostov.

Nadzor sedeža ležaja stebra mostu: Celica deluje kot strukturni vložek znotraj nosilnega sklada. Neomejeno mora prenašati ogromne konstrukcijske obremenitve, medtem ko jih aktivno meri. Kompresijska geometrija trdnega telesa to odlično obvlada. Referenčne dimenzije trdnih tehtalnih celic Kingmach brezhibno ustrezajo standardnim dimenzijam nosilne plošče v kodah za projektiranje mostov.

Merjenje sile hidravlične dvigalke: Operacije po napenjanju zahtevajo strog nadzor. Trdna celica sedi pod vtičnico. Meri uporabljeno silo v realnem času. To potrjuje, da je projektna prednapetost dejansko dosežena na kraju samem. Inženirji se ne morejo preprosto zanesti na izračune tlaka dvigalke.

Začasno spremljanje delovnih obremenitev: Gradbene ekipe spremljajo opaže, ograje in podpore. Program spremljanja se konča, ko je struktura končana. Ekipa odstrani instrumente. Zaradi visoke tolerance preobremenitve trdne celice je robustna izbira za večkratno uporabo za groba gradbena dela.

Zakaj ne uspe pri aplikacijah s prehodno palico: Trdna celica nima osrednje izvrtine. Ne more se natakniti na palico ali kabel. Inženirji ga ne morejo zlahka prilagoditi. Ustvarjanje končnih priključkov po meri takoj uvede ekscentrično obremenitev. To neposredno ogroža natančnost meritev in uniči podatke.

[Oglejte si uporabo izdelkov Kingmach v resničnem svetu v posebnih vrstah projektov]

5. Kje so votle obremenitvene celice najboljše – in zakaj

Votla celica ni le modificirana trdna celica. Gre za bistveno drugačen instrument. Optimiziran je za popolnoma drugačno geometrijo nakladanja.

Nadzor sidrnih kablov in prednapetih tetiv: aplikacije votlih merilnih celic tukaj blestijo. Palica ali kabel gladko poteka skozi osrednjo izvrtino. Matica ali sidrna plošča plosko leži na obročasti strani. Celica meri dejansko silo prednapetosti v kiti. Ne meri vhoda priključka. Meri dejansko silo v strukturnem elementu po zaklepanju in skozi čas.

Spremljanje sidra za skalo in sidra: Predori, pobočja in podporne stene so odvisni od sidra za skalo. Votla celica sedi na glavi vijaka med prvo namestitvijo. Tam ostane do življenjske dobe konstrukcije. Njegova 50-letna načrtovana življenjska doba se ujema s trajanjem dolgoročnega programa spremljanja. Modeli z manjšim premerom natančno ustrezajo standardnim dimenzijam glave sornika.

Nadzor sidra za jez in hidroelektrarne: Certifikat DL/T 269-2022 je strogo obvezen za kitajske standarde hidravličnega inženiringa. To je stroga zahteva skladnosti. Dvojno certificiranje votle celice pokriva to pravno nujnost. Trdna celica ne izpolnjuje tega specifičnega hidravličnega standarda.

Nadzor mostnih kablov in obešal: programi nadzora nadgradnje so pogosto usmerjeni na obstoječe mostove. Obročasta oblika omogoča enostavno namestitev na obstoječe kable. Tehniki potrebujejo le dostop do konca sidra. Montaža ne zahteva rezanja strukturnega elementa. To je pogosto odločilni dejavnik za inženirje nabave.

Zakaj ne uspe pri preprostih uporabah ležajev: votla celica ima obročasto geometrijo. Ta oblika naravno koncentrira obremenitev na ozko površino ležaja obroča. Postavitev znotraj ravnega nosilnega sklopa brez pravilno dimenzionirane skoznje palice uvaja neenakomerno polje napetosti. Senzor pravilno odčita to napetost, vendar odčitek ne predstavlja prave obremenitve ležaja.

[Oglejte si uporabo izdelkov Kingmach v resničnem svetu v posebnih vrstah projektov]

6. Logika namestitve: kaj vsaka vrsta zahteva od ekipe za spletno mesto

Zahteve glede namestitve na koncu narekujejo, kje bodo projekti uspešni ali neuspešni. Obe vrsti tehtalnih celic z vibrirajočo žico zahtevata visoko natančnost ekipe na gradbišču.

Zahteve za namestitev s trdno celico: o ravnih, vzporednih naležnih površinah se ni mogoče pogajati. Samo 1 mm površinska nepravilnost na površini celice s premerom 200 mm pokvari podatke. Uvaja ogromno, merljivo ekscentrično obremenitev. Ekipe morajo uporabljati sferične sedežne podložke kot standardno prakso. Tehniki morajo pred uporabo prve obremenitve preveriti pravilno poravnavo z osjo obremenitve.

Zahteve za namestitev votlih celic: Razdalja med izvrtino in drogom se mora natančno ujemati s podano toleranco. Osrednja palica se pod obremenitvijo nikoli ne sme dotikati notranje stene izvrtine. Tehniki izvedejo namestitev na glavo sidra, preden se matica napne. Ponovna namestitev po napenjanju je praktično nemogoča. Ekipa bi morala popolnoma razbremeniti celotno sidro, da bi odpravila napako.

Načrtovanje kontinuitete signala: Obe vrsti merilnih celic uporabljata pametno arhitekturo HAT. Zagotavljajo odličen digitalni izhod na dolge razdalje. Vendar pa morajo tehniki med namestitvijo načrtovati napeljavo kabla od senzorja do zapisovalnika podatkov. Ne morejo zlahka naknadno namestiti kablov. Vkopani in podvodni kabli zahtevajo težke oklepne kable. Zahtevajo tudi vodotesne razvodne doze, ki so strogo ocenjene na natančno globino vgradnje.

Skupno tveganje: obe vrsti celic ostajata zelo občutljivi na zgodnje napake. Napak, storjenih pri montaži, kasneje ni mogoče popraviti brez hujšega fizičnega posega. Natančna in pravilna namestitev ni pretirana. To je edina možnost.

7. Kontrolni seznam za odločitev: pet vprašanj, ki vodijo do prave izbire

Inženirji se soočajo s tesnimi roki. S tem jedrnatim orodjem za odločanje vodite svojo strategijo nabave.

Vprašanje 1 — Ali obstaja strukturni element (palica, kabel, sornik), ki mora iti skozi senzor?
Da: Izberite votlo.
Ne: izberite trdno.

Vprašanje 2 — Ali bo senzor v celoti prenesel strukturno obremenitev ali jo samo zazna?
Notranjost mora nositi polno obremenitev: izberite trdno.
Samo zaznavanje (sila, prenesena prek nosilne ploskve): Izberite katero koli vrsto, strogo odvisno od 1. vprašanja.

Vprašanje 3 — Ali je to začasen preizkus ali stalna nadzorna naprava?
Začasni preskus / faza gradnje: Izberite trdno.
Trajni / dolgoročni program SHM: Izberite votel (odlikuje 50-letno življenjsko dobo).

Vprašanje 4 — Ali projekt spada pod standarde hidravličnega inženirstva ali energetskega sektorja?
Da: izberite votle (s certifikatom DL/T 269-2022).
Ne: katera koli vrsta izpolnjuje splošni standard GB/T 13606-2007.

Vprašanje 5 – Kakšna je zahtevana zmogljivost spremljanja?
Pod 500 kN: izberite votle (na voljo so začetni modeli).
10.000 kN ali več: izberite polno (votlo običajno doseže vrh pri standardnih 8.000 kN, čeprav obstajajo možnosti po meri).

Zaključna opomba na kontrolnem seznamu: Če dve ali več vprašanj usmerjata vašo ekipo v nasprotni smeri, se takoj ustavite. Vaša prijava zahteva strokovni pregled. Kingmach ponuja konfiguracije po meri za obvladovanje zahtevnih hibridnih zahtev.

Geometrija aplikacije odloča o geometriji senzorja

Polne obremenitvene celice in votle obremenitvene celice nikoli niso konkurenčni izdelki po različnih cenah. So v osnovi komplementarni instrumenti, zasnovani za popolnoma različne poti obremenitev. Edinstvena geometrija projekta vedno določa, kateri senzor je pravi.

Mnogi obsežni projekti zahtevajo obe vrsti hkrati na različnih točkah spremljanja. Kompleksni mostni program bi lahko varno uporabljal polne celice na sedežih ležajev, hkrati pa uporabljal votle celice na sidriščih opornih kablov.

Še vedno niste prepričani o pravi rešitvi za svoj projekt? Izpolnite spodnji obrazec za tehnično posvetovanje in Kingmachovi inženirji vam bodo v 24 urah zagotovili prilagojena priporočila za izbiro. [Ogled strani z izdelkom trdnih obremenitvenih celic] · [Oglejte si stran izdelka z votlo obremenilno celico] · [Prenesi celoten tehnični list (PDF)]
