Integriran modul za celovito zajemanje JMZX-4/8GH-RTU

Splošne informacije o izdelku

Pogoji poslovanja izdelkov

Opis

Uvod:

Integrirani obsežni zajemni modul (JMZX-4/8GH-RTU) je avtomatiziran večsignalni obsežni zajemni modul, ki ga je lansiralo naše podjetje. Lahko zbira podatke iz senzorjev vrst signalov, kot so vibrirajoča žica, napetost, upor in RS485. Modul vključuje krmilno vezje solarnega polnjenja, litijevo baterijo, brezžični modul 4G, shranjevanje parametrov, zbiranje podatkov itd., kar omogoča integracijo zbiranja, napajanja in nalaganja podatkov. Izdelek se lahko uporablja v projektih spremljanja varnosti različnih geotehničnih inženiringov in struktur (jezovi rezervoarjev, mostovi, predori, pobočja, propadajoče hiše, rudniki, jedrske elektrarne in civilne zgradbe itd.), ki zagotavljajo podatkovno podporo in osnovo za presojo v zvezi s trenutno situacijo in varnostjo projekta za vodje inženirske gradnje in obratovanja. Ima prenosno zasnovo, odlikuje pa ga kompaktna velikost, vodoodpornost in odpornost na prah.

Lastnosti izdelka:

1. Sprejema zelo inteligentno in modularno integrirano zasnovo, ki podpira samodejno identifikacijo in inteligenten izračun ter samodejno izračuna fizikalne količine (napetost, obremenitev, premik, temperatura itd.) in jih samodejno poroča.

2. Podpira nadgradnjo in vzdrževanje na daljavo, kar resnično omogoča nenadzorovano delovanje.

3. Uporablja 32-bitni mikroprocesor z zmogljivimi računalniškimi in procesnimi zmogljivostmi, kar močno izboljša učinkovitost sistema.

4. Podpira zunanje polnjenje prek vmesnika Type-C.

5. Lahko dostopa do različnih vrst senzorjev, kot so senzorji tipa vodila RS485, inteligentni induktivni frekvenčno modulirani senzorji, vibrirajoči žični senzorji, senzorji napetostnega signala in 3k termistorski termometri.

6. Vsi senzorski vmesniki imajo izolirano zasnovo, kar močno izboljša zmogljivost modula za zaščito pred strelo.

7. Vgrajena komunikacija v celotnem omrežju 4G/5G, ki podpira uporabniške kartice SIM in IoT namenske omrežne kartice (kartice APN) in podpira neposredno nalaganje podatkov na notranje omrežne strežnike, ne da bi šli skozi zunanje omrežje. Podpira protokole po meri uporabnika, kot so TCP, MQTT in HTTP, ter podpira nalaganje podatkov na določene platforme s podporo za pošiljanje na do 4 naslove podatkovnih centrov.

8. Zasnova z nizko porabo energije. Po nastavitvi časovno omejenega zbiranja samodejno preklopi v način mirovanja med časom brez merjenja, da zmanjša porabo energije. Podpira samodejno merjenje časa in bujenje na daljavo.

9. Modul podpira več načinov zbiranja, kot je zbiranje v realnem času, posamezno zbiranje, časovno razporejeno zbiranje, zbiranje, ki ga sproži prag, in aktivno nalaganje. Parameter časovnega intervala zbiranja je mogoče konfigurirati (1min～24H), šifrirano zbiranje pa se lahko izvede samodejno glede na prag. Podpira samodejno shranjevanje podatkov, ko je povezava z omrežjem prekinjena. Vgrajena zmogljivost shranjevanja podpira shranjevanje zgodovinskih podatkov za več kot 1 leto in podpira funkcije prenosa/ponovnega prenosa brez povezave.

10. Modul združuje sončno ploščo in vgrajeno litijevo baterijo z vgrajenim krmilnim vezjem za solarno polnjenje, kar omogoča dolgoročno zbiranje podatkov. Pri frekvenci zbiranja enkrat na pol ure lahko normalno deluje 30 zaporednih oblačnih in deževnih dni.

11. Enostaven za prenašanje, kompaktne velikosti, vodotesen in odporen na prah.

Specifikacije

1. Način napajanja: Napajanje z notranjo baterijo
2. Polnilna napetost: DC5V
3. Modulni kanali:

JMZX-4GH-RTU: 1 × kanal za zbiranje vodil RS485, 4 × kanali za zbiranje analognih signalov

JMZX-8GH-RTU: 1 × kanal za zbiranje vodil RS485, 8 × kanali za zbiranje analognih signalov

4. Delovna temperatura: -30～+60℃
5. Delovna vlažnost: 0-95% RH
6. Modul CH1-CH4/CH8 lahko dostopa do senzorjev, kot so vrsta vibrirajoče žice, induktivno frekvenčno modulirana vrsta, vrsta napetosti, vrsta upora in vrsta frekvence. Merilna natančnost in ločljivost sta naslednji:

   Vrsta senzorja	Natančnost merjenja	Resolucija
   Vibrirajoča žica	Frekvenca: ±0,2Hz; Temperatura: 0,5℃	Frekvenca: ±0,01Hz; Temperatura: 0,1℃
   Induktivni frekvenčno modulirani merilnik pomika	Premik: 0,5% FS; Temperatura: 0,5℃	Premik: 0,1 mm; Temperatura: 0,1℃
   Standardni analogni	Napetost: 0,1%FS; Tok: 0,1 %FS	Napetost: <0,1mV; Tok: 0,5uA
   Odpornost	Vrednost upora: 10Ω	Vrednost upora: 0,1Ω

7. Stopnja zaščite: IP67

8. Poraba energije: stanje pripravljenosti: <3mW; Delovanje: <1,5 W

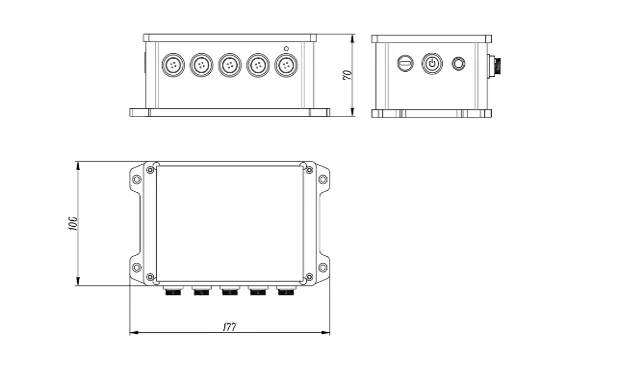

9. Zunanje dimenzije:

   JMZX-4GH-RTU: 106 mm × 140 mm × 70 mm (brez antene)

   JMZX-8GH-RTU: 106 mm × 140 mm × 92 mm (brez antene)
