Opis

Uvod:

GNSS je nova generacija, vse vremenske razmere, nenadzorovan avtomatiziran sistem za določanje položaja, razvit z uporabo visoko zmogljivega in visoko natančnega sistema na čipu (SoC), ki podpira večkonstelacijsko in večfrekvenčno visoko natančno določanje položaja. Združljiv je s signali kitajskega navigacijskega satelitskega sistema BeiDou (BDS B1/B2), ameriškega GPS (L1/L2), ruskega GLONASS (L1/L2) in evropskega Galilea (E1/E5b). Sistem, sestavljen iz ene ali več enot za določanje položaja, nameščenih na točkah nadzora na inženirskih projektih, meri vodoravne in navpične premike. Ta sistem predstavlja avtomatiziran sistem za merjenje premikov brez posadke v vseh vremenskih razmerah.

Načelo delovanja:

1. Načelo senzorja:

Nova generacija lokatorjev GNSS, ki temelji na visokozmogljivih in visokonatančnih čipih SoC, podpira večfrekvenčno visoko natančno pozicioniranje celotnega sistema. To je tehnologija, ki sprejema signale od umetnih zemeljskih satelitov s sistemi za merjenje časa z atomsko uro in izvaja točkovne meritve. Pozicionar prejme časovno kodiranje najmanj štirih satelitov, položaj samega lokatorja pa je mogoče pridobiti z reševanjem in realizirati dinamično spremljanje.

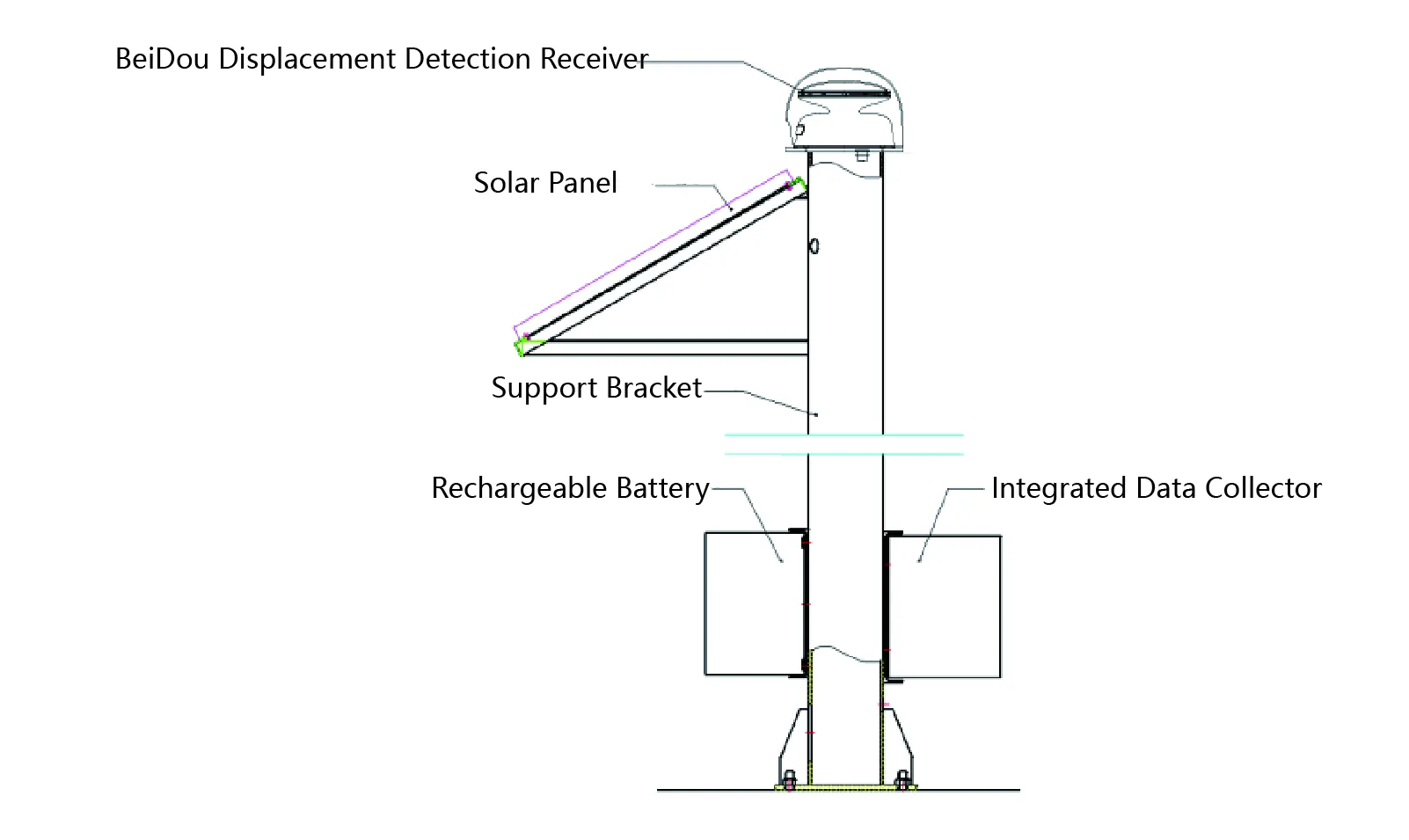

Sistem za daljinsko merjenje pomikov GPS je sestavljen iz lokatorja GNSS (celotnega sistema), pritrdilnega nosilca, sončnih kolektorjev, baterij itd.

2. Sistemski princip:

Sistem, sestavljen iz več instrumentov za določanje položaja, meri njihove lastne položaje, medtem ko izvaja usklajeno diferencialno računanje prek medsebojne povezave, kar omogoča visoko natančne meritve relativnega premika. V takih inženirskih projektih je lokator mogoče enakomerno razporediti z izhodiščno točko, preskusno točko, pridobi visoko natančno vrednost spremembe položaja preskusne točke glede na izhodiščno točko.

Videz izdelka:

Gostiteljska plošča JMBD-1050 vključuje 3 indikatorje in 1 vmesnik.

1. Indikatorska lučka za napajanje: sveti označuje, da je napajanje priključeno;

Indikatorska lučka 2.4G: sveti označuje normalno omrežno komunikacijo 4G;

3. Indikatorska lučka GNSS za določanje položaja: sveti označuje uspešno določanje položaja;

4. Napajalni vmesnik in komunikacijski vmesnik RS485.

Aplikacije

Obširno se uporablja na inženirskih področjih, kot so pobočja, hitre železnice, mostovi, zgradbe, rudniki in jezovi, da se doseže natančno merjenje strukturnih relativnih sprememb premika.
