Pametni večtočkovni merilnik pomikov JMDL-31XXAT

Splošne informacije o izdelku

Pogoji poslovanja izdelkov

Opis

Uvod:

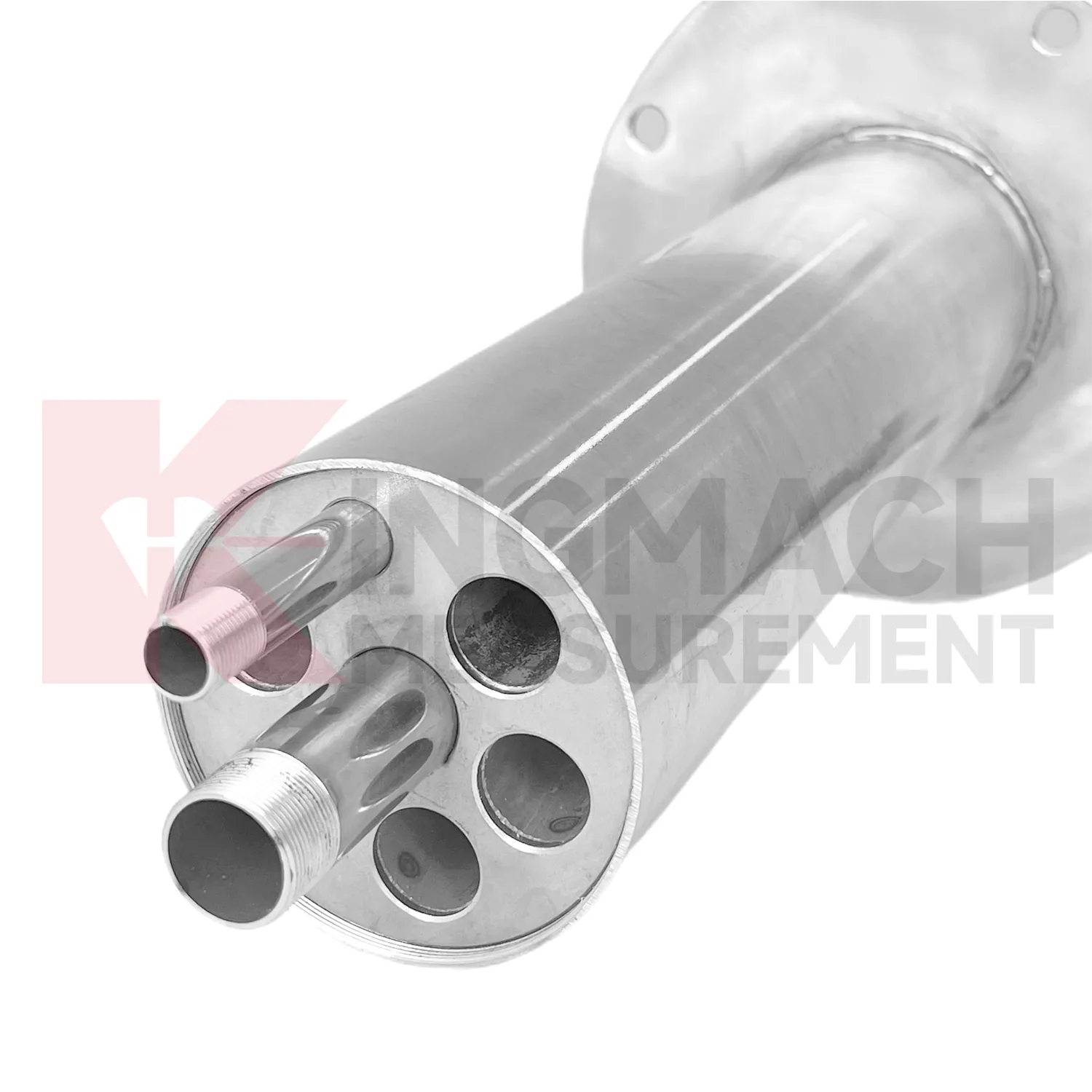

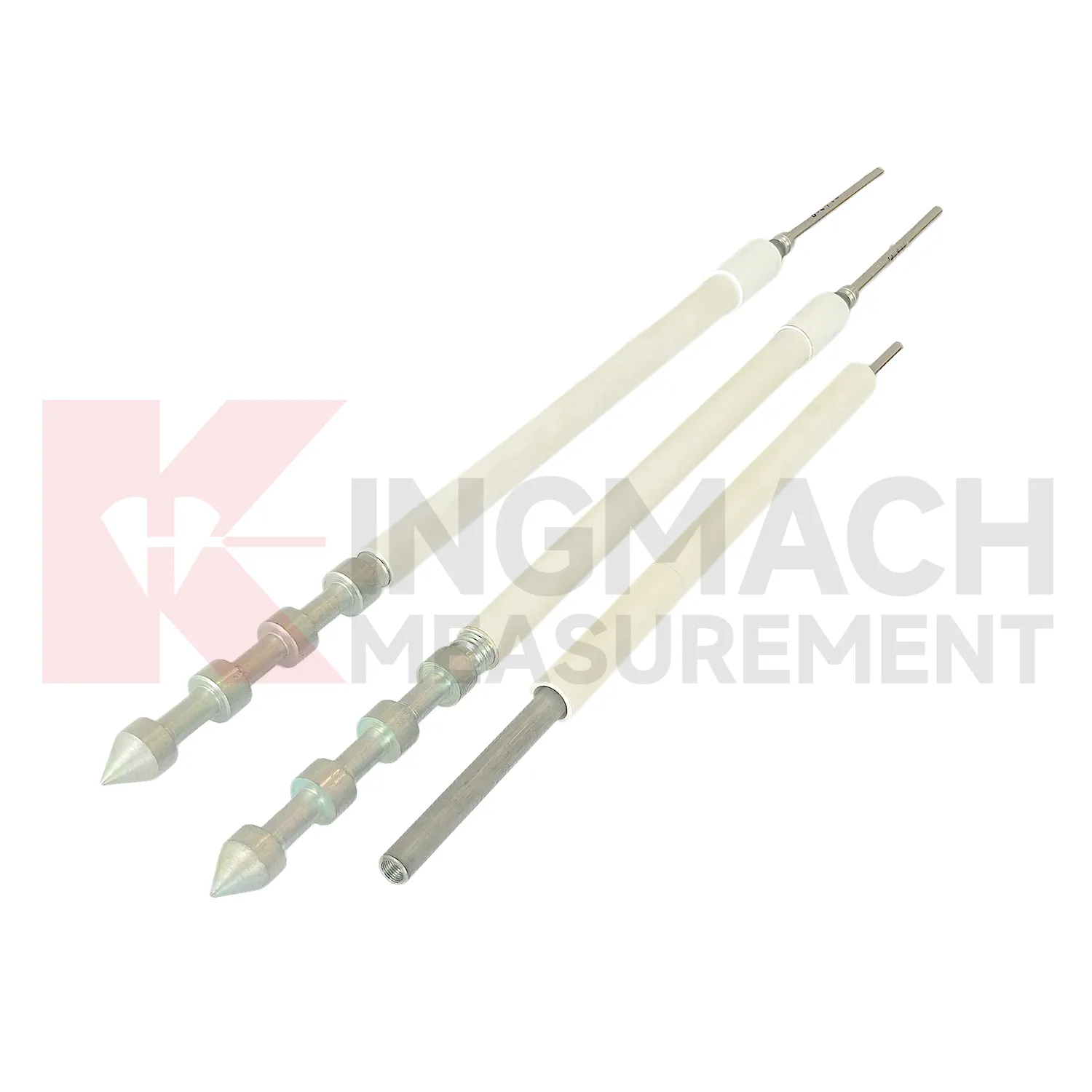

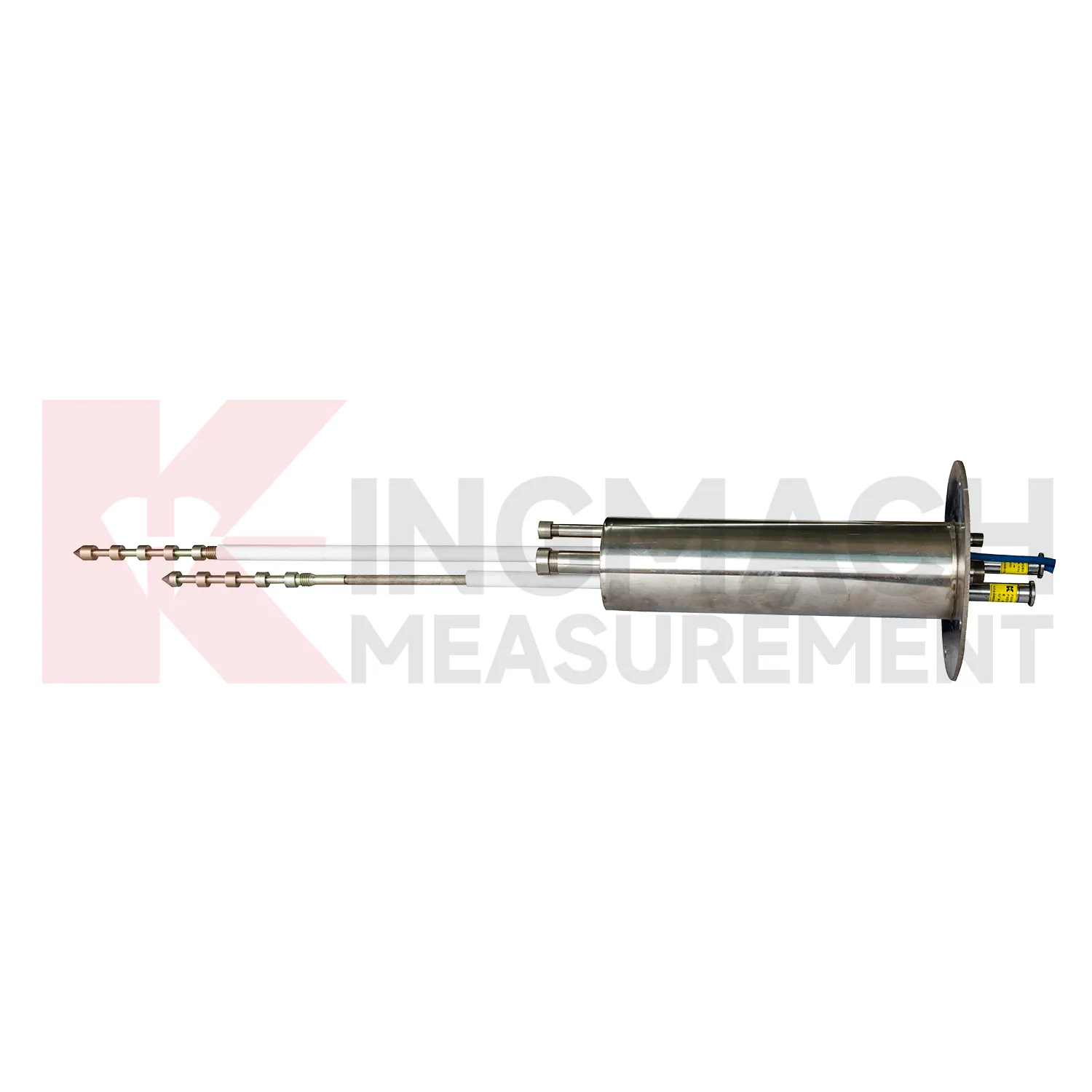

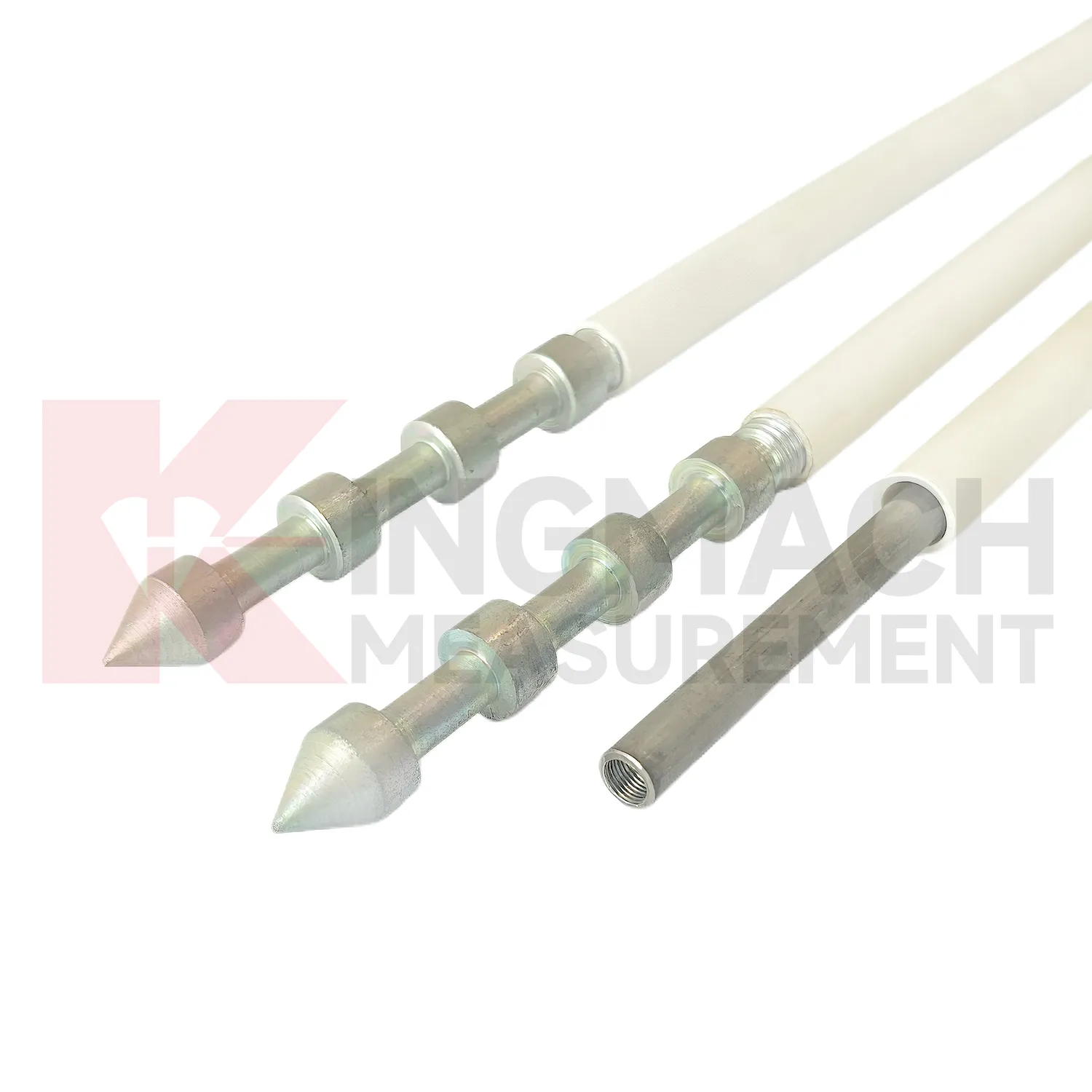

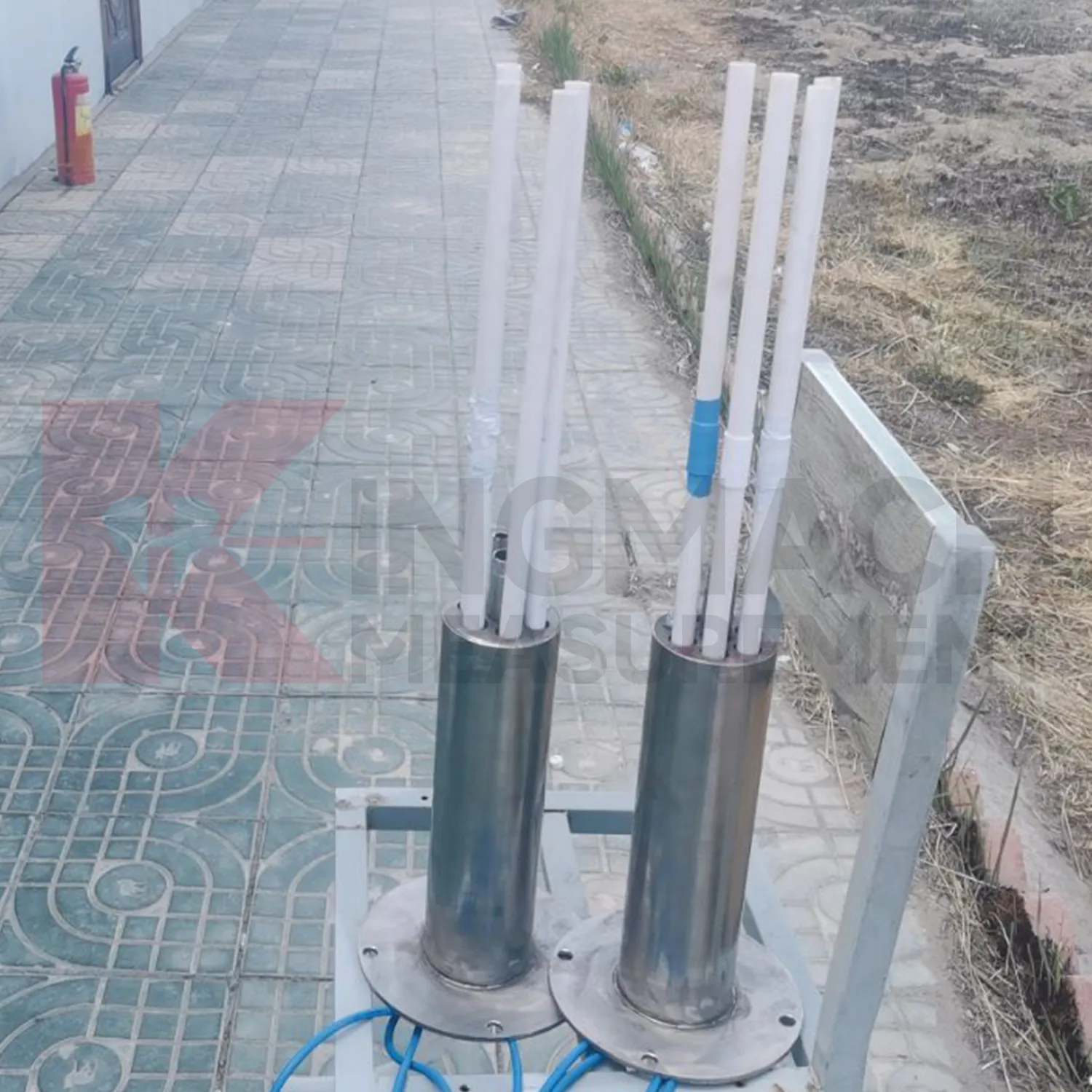

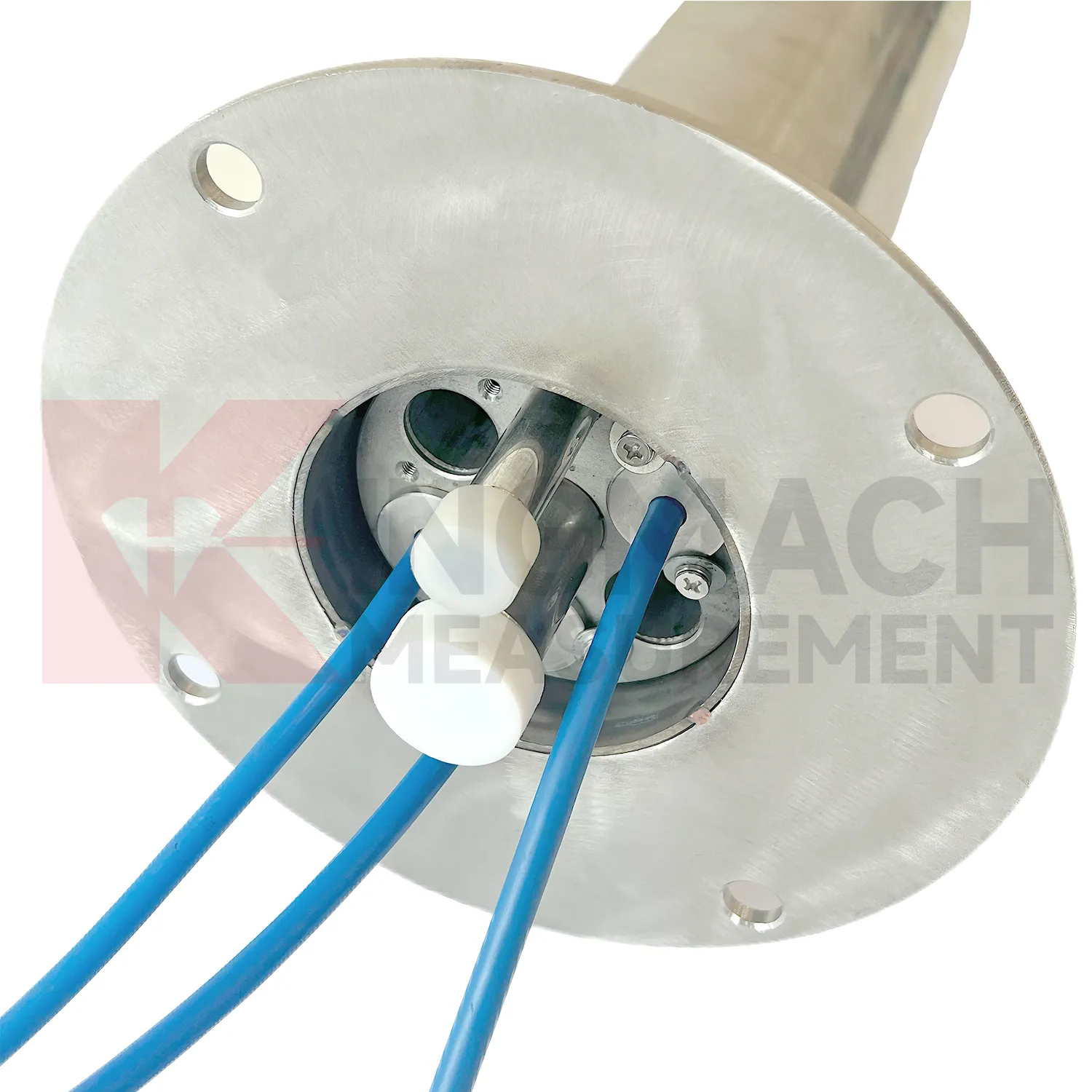

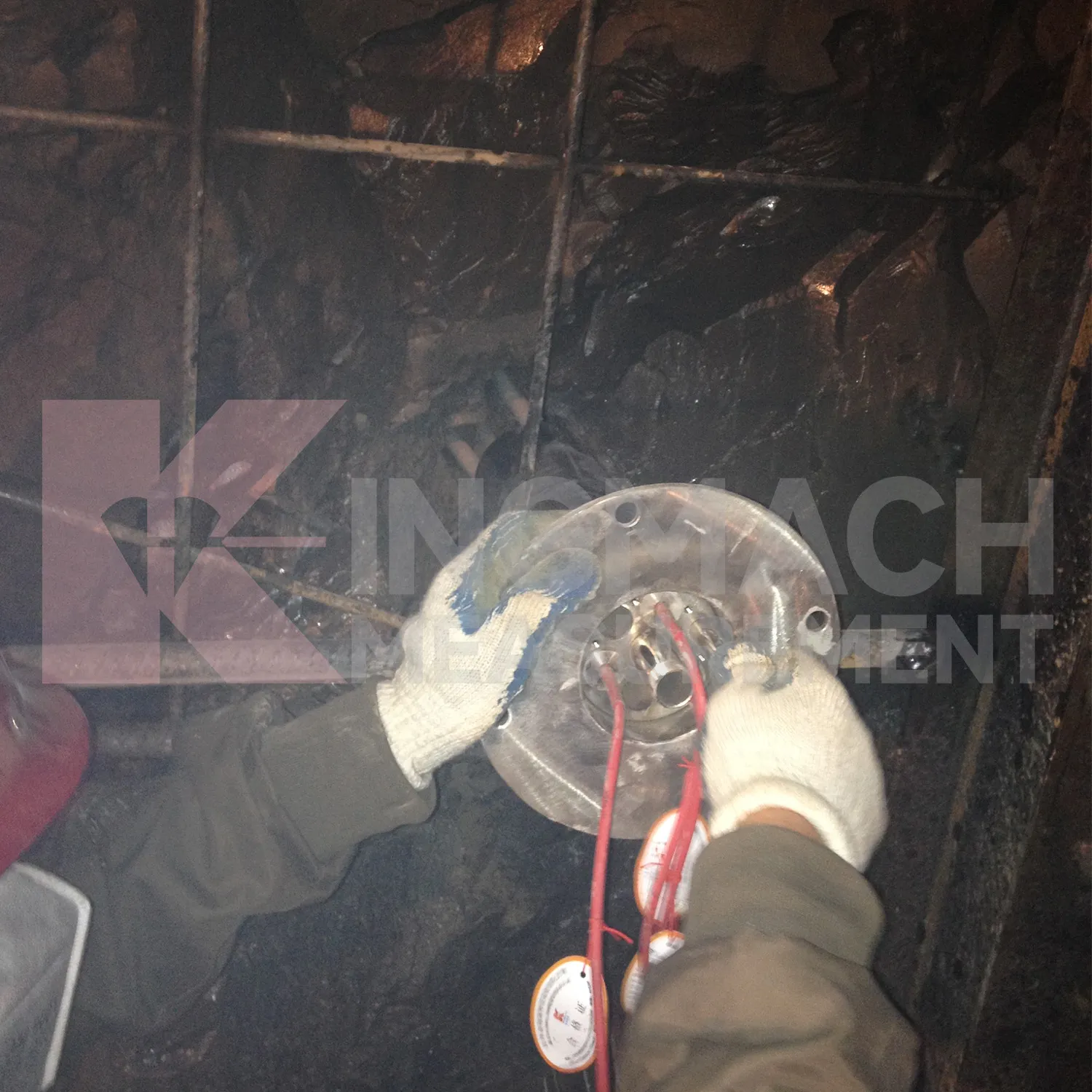

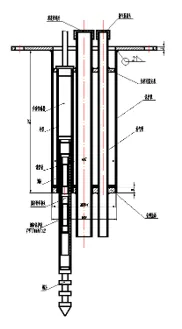

Pametni večtočkovni merilnik pomikov serije JMDL-31XXAT se uporablja za merjenje pomikov v različnih plasteh okoliške kamnine v predorih, skalnih pobočjih, temeljnih jamah itd., da bi razumeli pogoje pomika različnih plasti kamnin. Izdelek je sestavljen iz merilnikov pomikov, PVC zaščitnih cevi za merilne palice, sidrnih glav, kompletov za večtočkovno namestitev itd., pri čemer komplet za večtočkovno namestitev podpira 3-5 točk. Vgrajene z vrtanjem in injektiranjem so sidrne glave na različnih globinah zasidrane v različne plasti kamnin. Njegov način namestitve je podoben konstrukciji s sidrom, ki ponuja enostavnost in priročnost. Z merjenjem sprememb pomika vsakega merila se analizirajo pogoji pomika različnih plasti kamnin.

Lastnosti izdelka:

1. Izdelek, zasnovan na principu frekvenčne modulacije induktivnega magnetnega pretoka, nudi večjo stabilnost, zanesljivost in vzdržljivost. Induktivno frekvenčno modulirano načelo vključuje induktivni zaznavni element, integrirana vezja in resonančne kondenzatorje, ki tvorijo LC nihajno vezje, ki oddaja frekvenčni signal. Ko se merilna palica premakne znotraj tuljave, spremeni magnetni upor in induktivnost tuljave, s čimer spremeni frekvenco izhodnega signala nihajnega kroga. Ko merilna palica vstopi v spiralno tuljavo, se magnetna upornost zmanjša, induktivnost poveča in frekvenca pade. Z izbiro ustreznih materialov za palico in optimizacijo spiralne strukture tuljave, kondenzatorja in vezja, spremembe frekvence izhodnega signala v območju potovanja palice kažejo natančno linearno razmerje s premikom. Ker palica in tuljava delujeta v brezkontaktnem stanju, je sistem odporen na poškodbe med namestitvijo in uporabo.

2. Merilnik premikov vključuje notranji pomnilniški čip z inteligentnimi zmogljivostmi shranjevanja. Tovarniške nastavitve trajno shranijo parametre, kot so model senzorja, serijska številka in kalibracijski koeficienti. Shrani lahko do 600 primerkov merilnih podatkov, vključno s časom merjenja, temperaturo (za temperaturno občutljive modele), absolutnim odmikom, relativnim odmikom in vrednostmi ničelne točke.

3.Popolno digitalno zaznavanje zagotavlja prenos signala na dolge razdalje brez popačenj in močno zmogljivost proti motnjam.

4. Odlične izolacijske lastnosti in nepremočljiva vzdržljivost.

5. V kombinaciji s celovitim testerjem podjetja se vrednosti pomikov prikažejo neposredno, kar omogoča intuitivne, preproste in hitre meritve.

6. Integracija z avtomatiziranim sistemom za pridobivanje podatkov podjetja omogoča nenadzorovano spremljanje ali daljinsko upravljanje.

Aplikacije

Pametni večtočkovni merilnik pomikov serije JMDL-31XXAT se uporablja za merjenje pomikov v različnih plasteh okoliške kamnine v predorih, skalnih pobočjih, temeljnih jamah itd., da bi razumeli pogoje pomika različnih plasti kamnin.

Specifikacije
