Navpični inklinometer na mestu Sistem JMQJ-7915ATS

Splošne informacije o izdelku

Pogoji poslovanja izdelkov

Opis

Uvod:

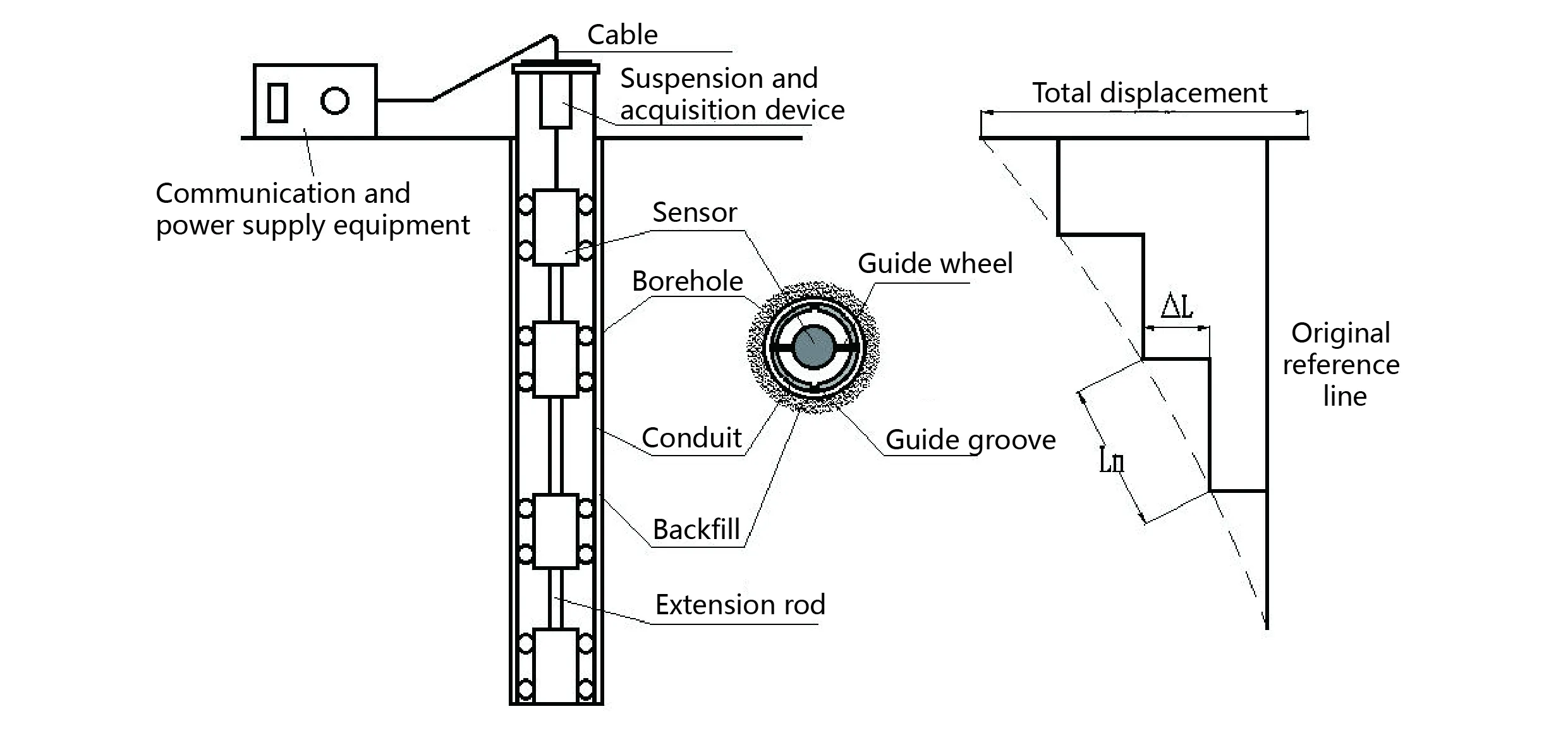

Sistem navpičnega inklinometra na mestu je sestavljen iz dveh delov: večtočkovnega tandemskega niza navpičnega inklinometra na mestu in modula za zajemanje odprtine. Večtočkovni tandemski merilnik globinskega pomika temelji na zasnovi senzorja naklona MEMS z več nizi, ki električno povezuje več nizov navpičnega inklinometra na mestu znotraj izvrtine prek enega kabla. Zajemni modul se uporablja za zbiranje merilnih podatkov niza večtočkovnega navpičnega inklinometra na mestu in nalaganje podatkov prek žičnih ali brezžičnih sredstev.

Lastnosti izdelka:

1. Sistem navpičnega inklinometra na mestu temelji na tehnologiji senzorja pospeška 3D-MEMS in tehnologiji samodejne temperaturne kompenzacije, ki učinkovito zmanjšata vpliv temperaturnega premika in valovanja napajanja.

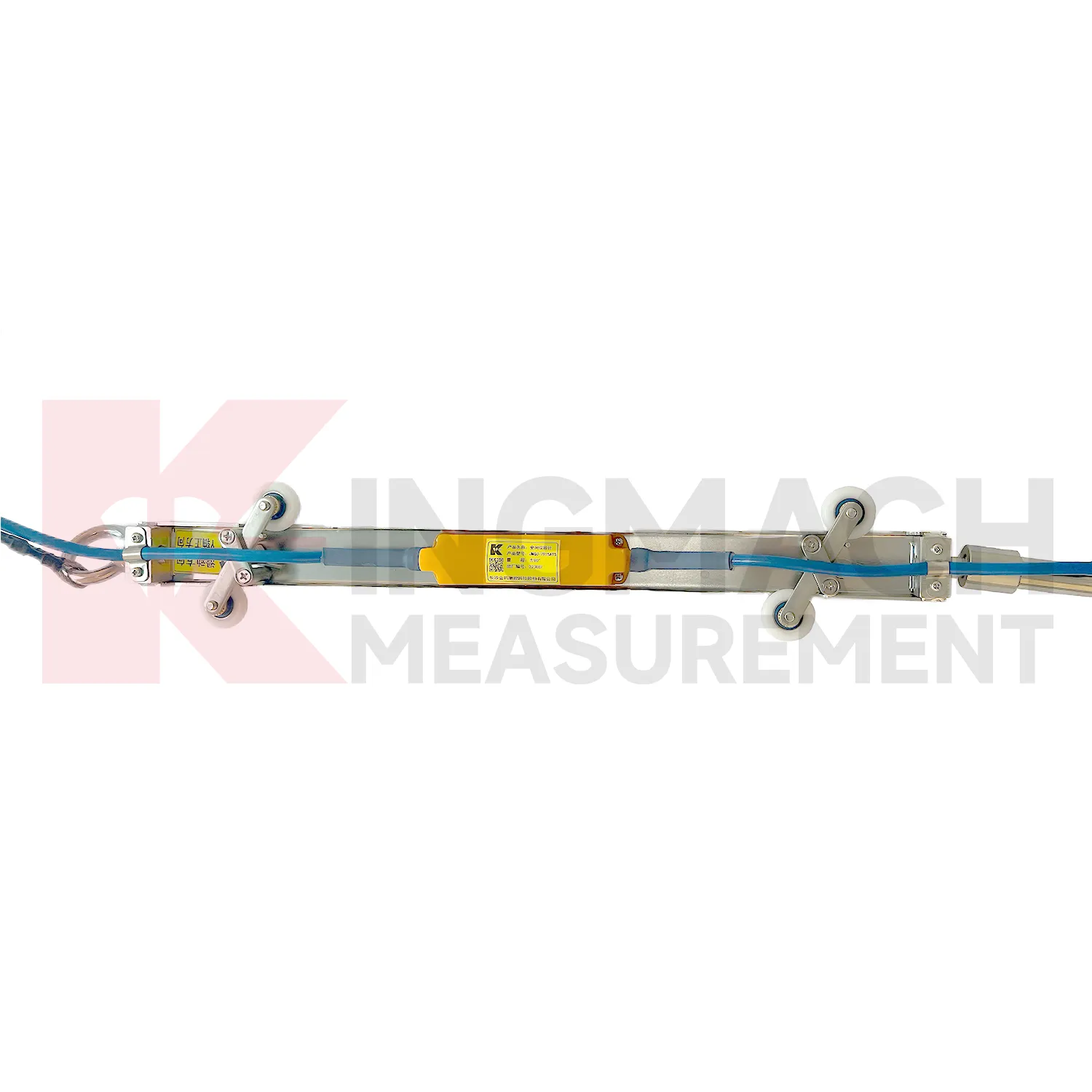

2. Večtočkovno serijsko povezan navpični inklinometer niz premikajočega se dela telesa instrumenta v procesu brizganja, majhen in lahek, prek kabla za doseganje električne povezave vseh senzorjev v merilni luknji, vse senzorje v merilni luknji je mogoče razdeliti v do 4 skupine, vsaka skupina je neodvisna komunikacija, ne motijo ​​drug drugega

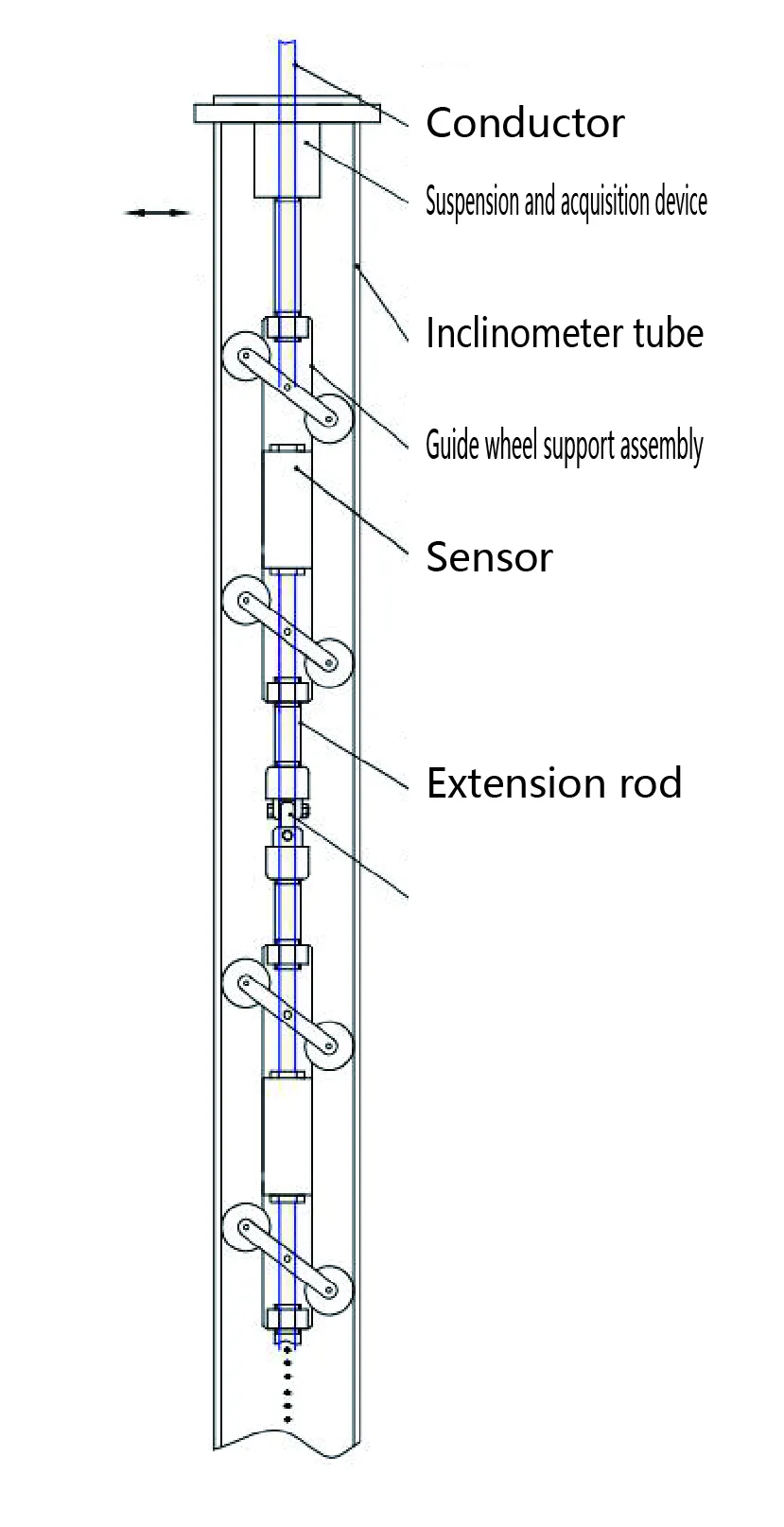

3. Večtočkovno serijsko povezan navpični niz inklinometra na mestu je fizično povezan z univerzalnim spojem in ojnico, dolžina je izdelana v skladu z zahtevami zasnove, položaj merilne točke pa je prilagodljivo urejen. Popolnoma zaprt dizajn, odporen na vodo in prah, primeren za različna gradbena okolja.

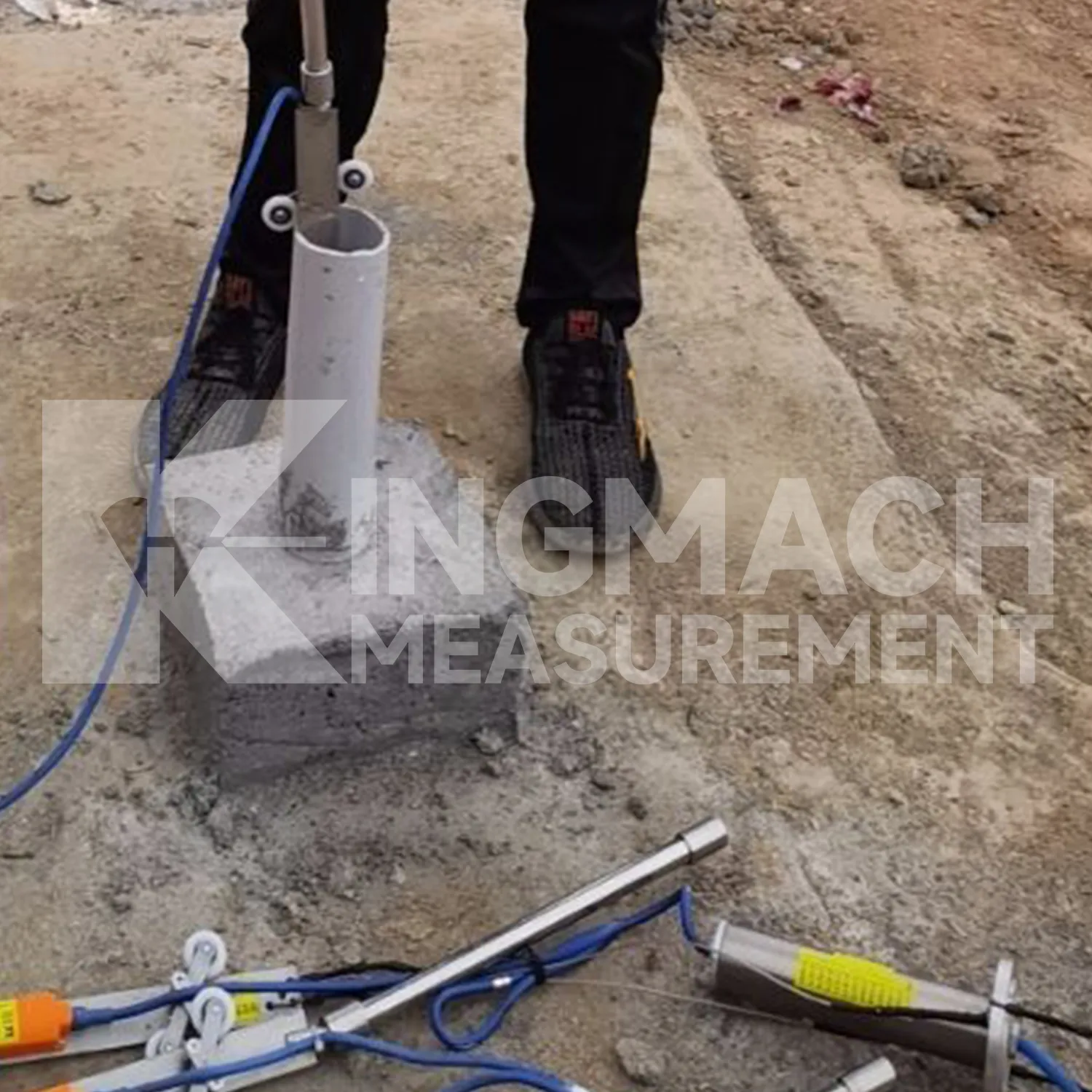

4. Navpični niz inklinometra na mestu v vsaki vrtini je vnaprej sestavljen v tovarni s telesom, kabli, univerzalnimi spoji, podaljški, vzmetenjem in enoto za zajemanje v skladu z načrtovanim razmikom merilnih točk, kar omogoča integrirano pošiljanje in namestitev. Preprosto povežite podaljške na mestu in vstavite sklop v izvrtino za preprosto, hitro in priročno namestitev.

5. Niz navpičnega inklinometra na mestu je interno konfiguriran z elektronskimi identifikatorji in številkami modelov, ki omogočajo samodejno prepoznavanje in inteligentno računanje.

6. Modul za pridobivanje podatkov vključuje en krmiljen senzorski napajalni izhod in štiri spodnje komunikacijske vmesnike, ki samodejno identificirajo in izvajajo inteligentne izračune po priključitvi navpičnega niza inklinometra na mestu.

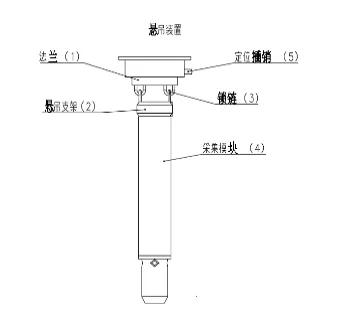

7. Zajemni modul je nameščen znotraj odprtine cevi merilnika naklona, ​​kar zagotavlja zaščito pred vodo in prahom, preprečuje motnje pri gradnji na mestu in zmanjšuje izpostavljenost poškodbam.

8. Način nizke porabe izklopi senzorje v stanju pripravljenosti in jih aktivira samo za merjenje podatkov.

Aplikacije

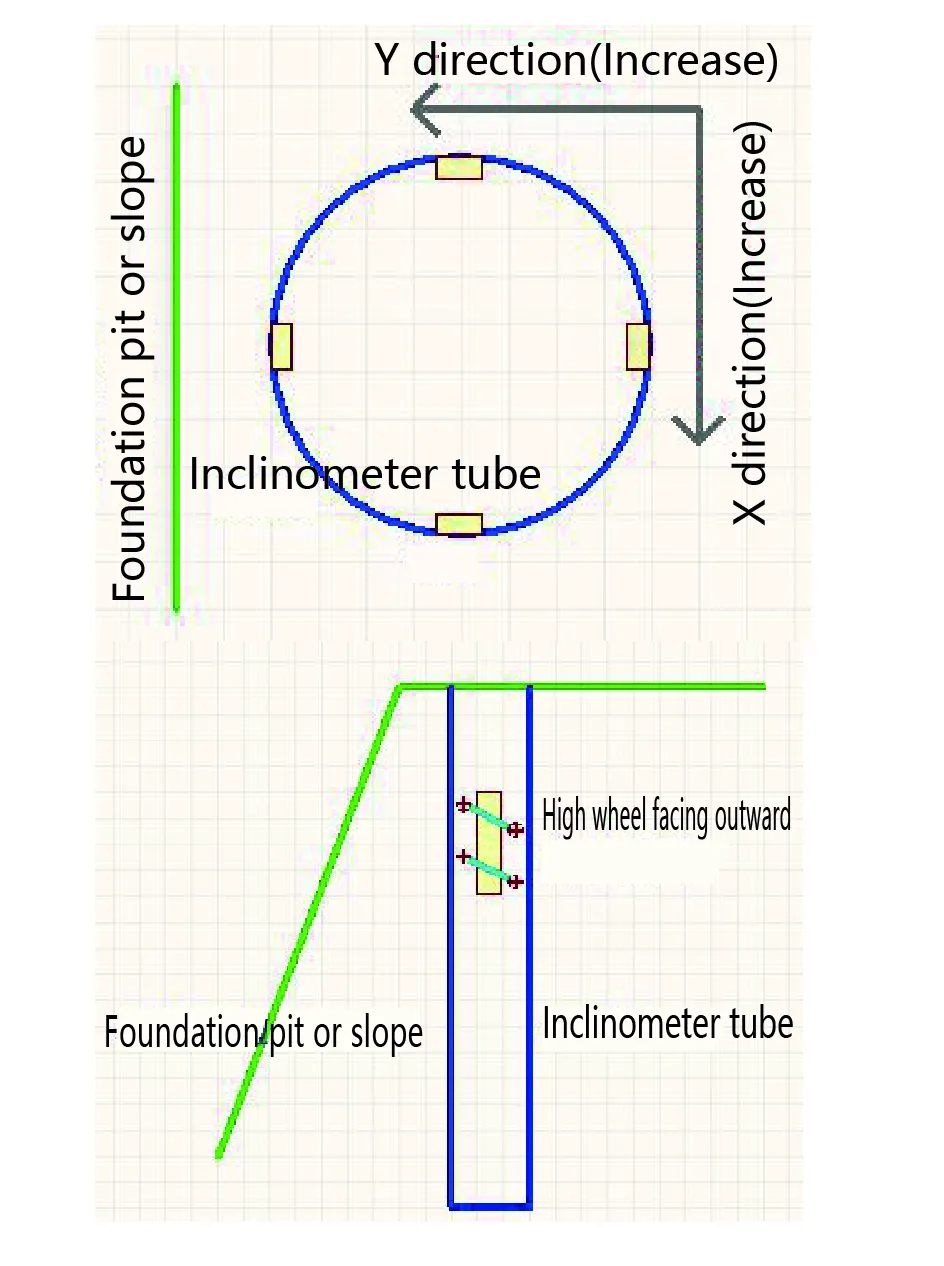

Ta izdelek je visoko natančen fiksni senzor za merjenje kotov naklona, ​​ki ga je zasnovalo in izdelalo naše podjetje in se hitro namesti. Sprejema integrirano namestitev. Ob izstopu iz tovarne je število merilnih točk znotraj vrtine konfigurirano kot celoten komplet. Cev merilnika naklona je mogoče namestiti po želji in vdelati neposredno v notranjost. Samodejno lahko locira smer namestitve senzorja, kar je preprosto in hitro. Posebej primeren je za merjenje naklonskih kotov več točk znotraj vrtine in je primeren za spremljanje globokih notranjih deformacij strukturnih teles. V kombinaciji s samodejnim nadzornim sistemom našega podjetja lahko uresniči dolgoročno samodejno spremljanje in inteligenten izračun deformacije.

Specifikacije
