Vodnik po specifikacijah merilnika delovne prostornine Kingmach

Začnite z gibanjem, ki ga morate izmeriti

Pred primerjavo podatkovnih listov določite način premika. Merilnik razpok, ki meri 20 mm spoj, ne reši istega problema kot enota GNSS, ki sledi premikom pobočja, senzor žične vrvi, ki meri dolge poti, ali večtočkovni merilnik, ki odčitava premike na različnih plasteh kamnin. Domet, način namestitve in interpretacija podatkov so odvisni od vrste gibanja.

Kingmachov razpon pomikov zajema linearni pomik, širino razpoke, premik dilatacijskih spojev, premik površine v velikem obsegu, deformacijo geomreže, usedanje opažev, premik okoliških kamnin in premik kamninske podlage. Najprej izberite strukturo meritev iz aplikacije, nato pa izboljšajte numerično specifikacijo.

• Za širino razpoke ali spoja preverite kratek doseg, ločljivost, montažno podlago, merilno palico in dolgoročno stabilnost.
• Za relativni premik mostu, jezu, železnice ali zgradbe preverite natančnost, vpliv temperature, vodotesnost in združljivost pridobivanja.
• Za spremljanje pobočij ali zemeljskih plazov preverite doseg, komunikacijo, moč, vremensko odpornost in delovanje brez nadzora.
• Za skalne plasti ali deformacijo skalne podlage preverite strukturo sidra, metodo vrtanja in injektiranja, merilne točke in globino vgradnje.
• Za nadzor opažev in gradnje preverite zaščito, zanesljivost odziva, začasno montažo in integracijo alarma.

Specifikacije merilnika premikov jedra za primerjavo

Razpon: izogibajte se tako premajhnim kot nepotrebnim prevelikim

Senzor s premajhnim dosegom lahko doseže svojo mejo med večjim dogodkom. Senzor z veliko večjim obsegom, kot ga potrebuje projekt, lahko poveča stroške, ne da bi izboljšal vidnost majhnih premikov. Ocenite normalno, sezonsko gibanje, gibanje v fazi gradnje in opozorilno raven, preden izberete razpon.

Za kratko strukturno gibanje, Kingmach JMDL-52XXADT Diferencialni merilnik pomika je na voljo v obsegu 20 mm, 50 mm in 100 mm. The Pametni merilnik razpok JMDL-22XXAT vključuje modele 20 mm, 50 mm, 100 mm in 200 mm. Za daljša potovanja, JMLS-22XXADT Senzor premika žične vrvi pokriva možnosti 0-500 mm, 0-1000 mm in 0-2000 mm.

Dodajte maržo za gibanje, ki sproži inženirsko dejanje, ne poljubnega odstotka. Senzor bi moral zajeti opozorilni dogodek, ne da bi deloval tako daleč pod polnim obsegom, da izbrani obseg zagotavlja malo praktične vrednosti za običajno spremljanje trenda.

Ločljivost in natančnost odgovarjata na različna vprašanja

Ločljivost je najmanjši prikazani korak. Natančnost je pričakovana razlika med sporočeno vrednostjo in dejanskim premikom. Merilnik lahko prikaže 0,01 mm, njegova natančnost pa je izražena kot odstotek celotne skale, zato je treba vrednosti pregledati skupaj.

Za JMDL-52XXADT je ​​določena ločljivost 0,01 mm in natančnost +/-0,1 % FS. Pametni merilnik pomikov za splošno uporabo je določen z ločljivostjo 0,01 mm in natančnostjo 0,5 % FS. Magnetostrikcijski model je določen z ločljivostjo 0,01 mm in +/-0,05 % FS natančnostjo. Ločljivost vpliva na majhno vidljivost trenda; natančnost vpliva na zaupanje v absolutno vrednost.

Ne nastavljajte praga alarma samo glede na prirast zaslona. Upoštevajte natančnost, ponovljivost, vpliv temperature, premikanje namestitve in mejo odločitve projekta, da zmanjšate moteče alarme in napačno interpretacijo.

Povežite princip zaznavanja z mestom

Načelo zaznavanja vpliva na nihanje, vzdržljivost, namestitev, vzdrževanje in obnašanje signala. Induktivni frekvenčno modulirani merilniki ustrezajo številnim nalogam strukturnih premikov in dilatacijskih spojev, ker njihova digitalna arhitektura podpira stabilno spremljanje na dolge razdalje. Senzorji za žične vrvi obravnavajo daljša potovanja ali posredne poti gibanja, medtem ko GNSS podpira obsežno površinsko gibanje na oddaljenih točkah.

The JMCW-21XXADT Magnetostrikcijski merilnik pomika je dopolnilna brezkontaktna možnost v portfelju Kingmach displacement; to ni senzor premika žice z vibriranjem. Njegova struktura brezkontaktnega zaznavanja je namenjena aplikacijam, kjer sta uporabna zmanjšana mehanska obraba in merjenje absolutnega linearnega položaja. Objavljena specifikacija vključuje zaščito IP67, komunikacijo RS485 in delovanje od -30 C do +80 C.

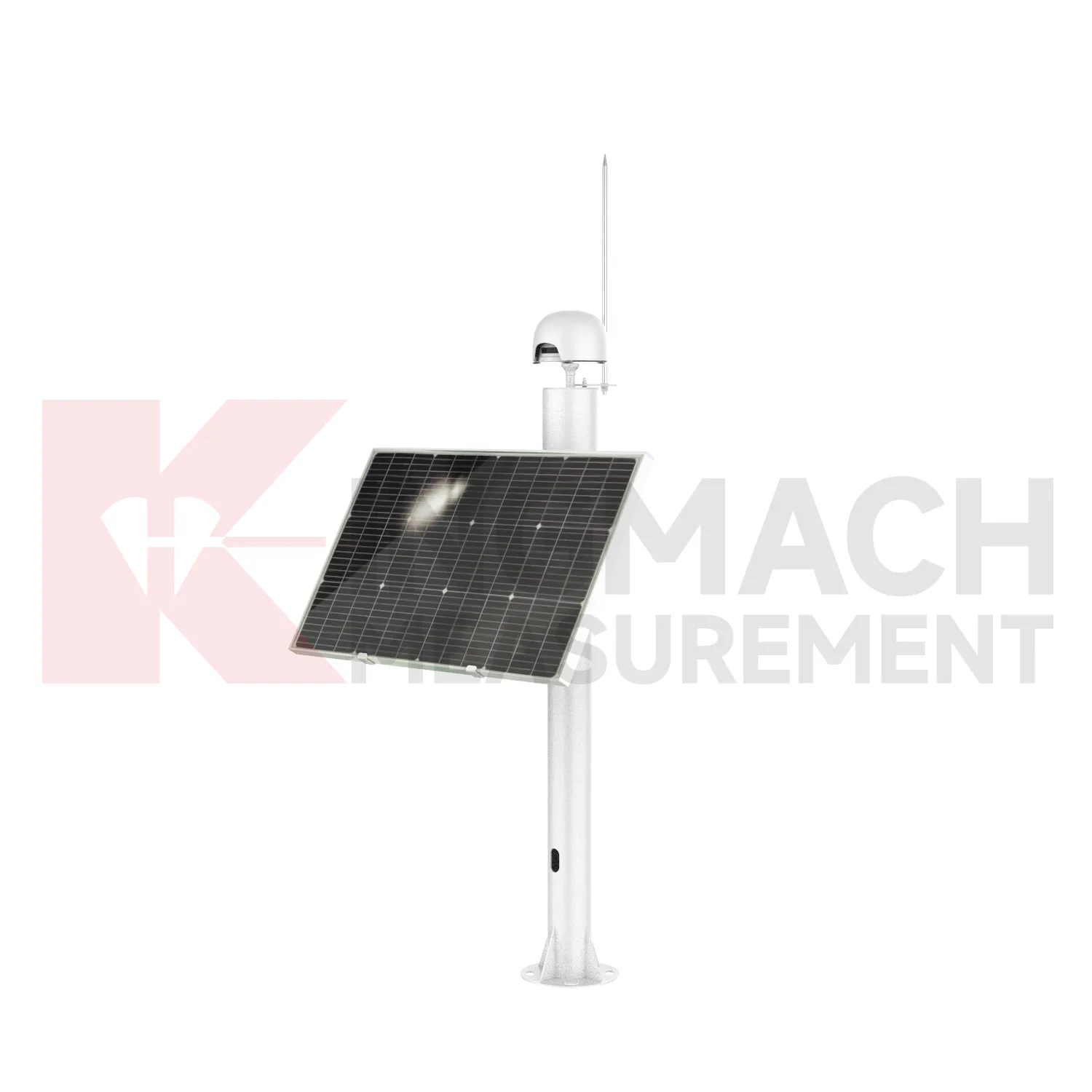

Za premikanje po površini na daljavo je Integrirani GNSS JMBD-1050YT podpira določanje položaja v več ozvezdjih, komunikacijo 4G in RS485, delovanje na solarno in litijevo baterijo, zaščito IP67 in okoljsko območje od -40 C do +85 C. Izberite GNSS, ko je zahtevani izhod položajno gibanje na večjem območju in ne lokalni premik sklepov.

Temperatura zaslona, ​​voda, prah in izpostavljenost elektriki

Mesta civilnega spremljanja izpostavljajo senzorje dežju, kondenzu, prahu, blatu, vibracijam, vlečenju kablov, jedkemu zraku in električnim motnjam. Tesnjenje in okoljske omejitve obravnavajte kot primarna izbirna merila. Ustrezen princip zaznavanja lahko še vedno odpove, če se ohišje, priključek, kabelski vhod ali orientacija namestitve ne ujemajo z lokacijo.

Primerjajte območje delovanja z mikroklimo namestitve in ne z bližnjo vremensko postajo. Galerija jezu, obloga predora, plošča mostu in izpostavljeno pobočje imajo lahko zelo različne temperaturne in vlažne pogoje. Preglejte zaščito kablov, tesnjenje priključkov, drenažo, ozemljitev in prenapetostno zaščito kot del načrta namestitve.

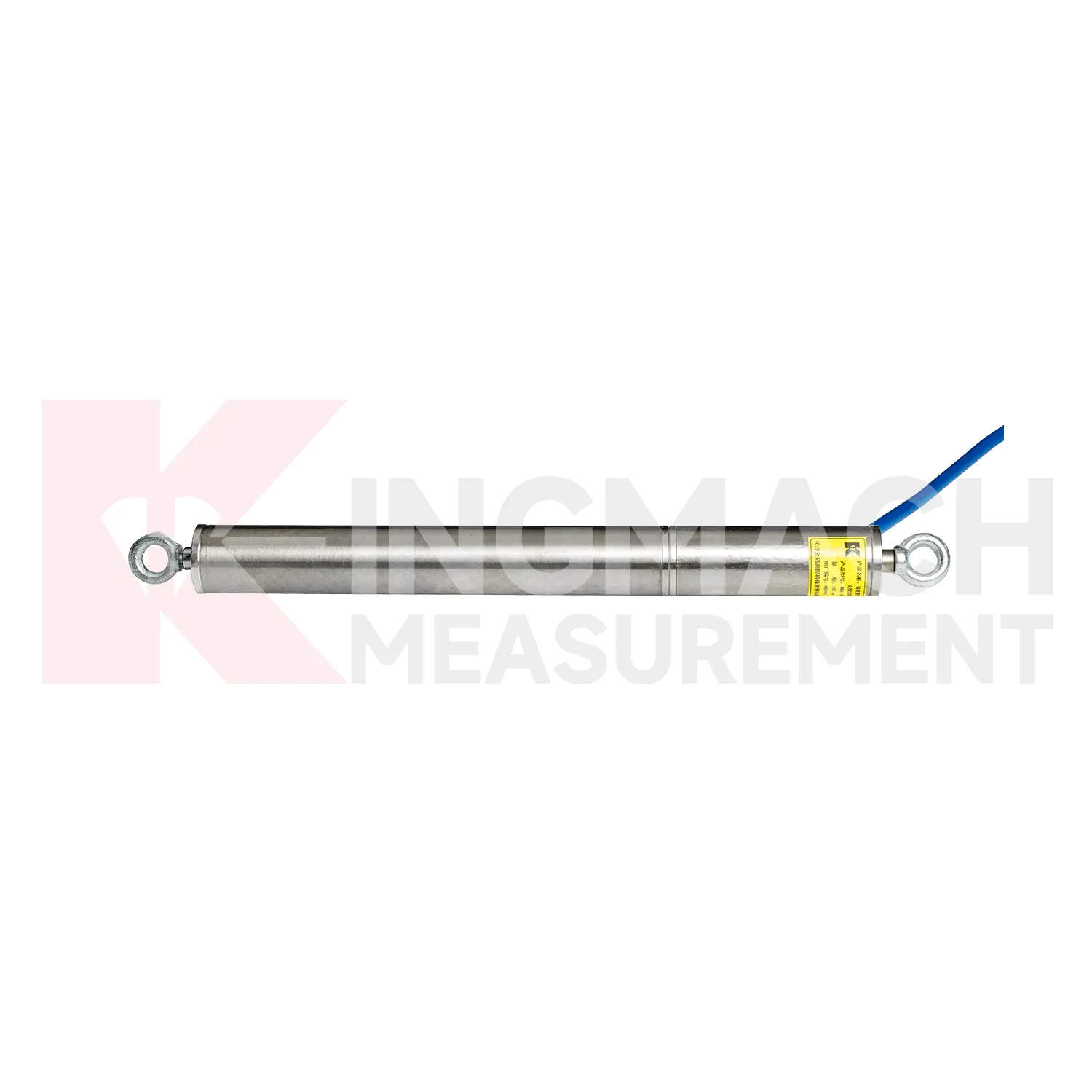

Kingmachov senzor premika žične vrvi je določen za IP67 in -30 C do +70 C. Magnetostrikcijski merilnik je določen za IP67 in -30 C do +80 C. JMDL-49XXAT Pametni merilnik premikov za opaž/jekleno žico ima standard IP68, kar lahko ustreza napravam z večjo izpostavljenostjo vodi in prahu, če tudi njegova merilna struktura ustreza projektu.

Potrdite celotno verigo komunikacije in pridobivanja

Merilnik pomika ustvari uporabne informacije le, ko signal doseže sistem, ki shrani, preveri in sporoči rezultat. Pred nakupom preverite način komunikacije, razdaljo kabla, hitrost prenosa, kjer je to primerno, združljivost zapisovalnika, napajanje, ozemljitev, prenapetostno zaščito, pretvorbo inženirskih enot, časovno sinhronizacijo in preverjanje kakovosti podatkov.

RS485 je običajen pri robustnem digitalnem nadzoru, ker podpira integracijo na terenu in daljše kable. Oddaljene točke morda potrebujejo tudi 4G, solarno polnjenje ali delovanje z baterijo. Preglejte senzor, kabel, zapisovalnik, ohišje, programsko opremo, alarmno logiko in vzdrževalni dostop kot en sistem in ne kot ločene vrstične postavke.

The JMDL-21XXAT Pametni merilnik pomika za splošno uporabo shranjuje informacije o identifikaciji senzorja in kalibraciji ter lahko deluje s samodejnim zajemanjem za nenadzorovano spremljanje. Med pregledom RFQ potrdite natančno odčitavanje ali beleženje, ožičenje, naslavljanje, preslikavo programske opreme in postopek zagona za izbrani model.

Namestitveno strojno opremo obravnavajte kot del meritve

Merjenje premika je odvisno od prenosa dejanskega gibanja na zaznavni element brez ohlapnosti, upogibne napake, trenja ali nenamernega zadrževanja. Preglejte namestitveno risbo, preden odobrite senzor. Montažna geometrija, pričakovana smer gibanja, napeljava kablov, dostop za nastavitev na ničlo in zaščita pred konstrukcijskimi poškodbami vplivajo na kakovost podatkov.

Merilniki razpok zahtevajo stabilne podlage in ustrezne merilne palice. The JMDL-24XXAT Pametni prilagodljivi merilnik pomika mora deformirati z geomrežo ali armiranim materialom, ki se spremlja. The Pametni večtočkovni merilnik pomikov JMDL-31XXAT uporablja sidra na različnih globinah z vrtanjem, fugiranjem, zaščitnimi cevmi in montažno opremo.

Za gibanje temeljne ali okoliške skale je JMDL-32XXAT Pametni enotočkovni merilnik premika kamnin uporablja prirobnico, senzor, vezni drog, glavo sidra in sklop PVC cevi. Te komponente določajo, kako senzor sledi gibanju skalne gmote, zato sodijo v tehnični pregled in ponudbo, namesto da bi jih obravnavali kot izbirne dodatke.

Zemljevid specifikacij merilnika delovne prostornine Kingmach

Preverjeni primeri projektov Kingmach

Železniški most Egongyan, Chongqing (2019)

The Projekt spremljanja mostu Egongyan Rail Bridge sila, upogibanje, razpoke in spremljanje okolja pokritega kabla. Seznam projektne opreme vključuje pametni merilnik razpok JMDL-22XXAT skupaj z opremo za merjenje napetosti, obremenitve, nagiba, pospeška, temperature in vlažnosti, padavin, vetra in avtomatizirano opremo za zajemanje. Za RFQ za most ta primer prikazuje, zakaj je treba določiti merilnik razpok kot del usklajene verige spremljanja. Kupci bi morali skupaj določiti obseg razpoke ali spoja, mesto namestitve, izpostavljenost okolja, vmesnik za zajemanje in alarmni prag, namesto da bi merilnik izbrali samo z ločljivostjo.

Za vsako točko pred začetkom namestitve zabeležite izhodiščno linijo meritev, zaščitno strojno opremo, inšpekcijski dostop in merila sprejemljivosti predaje.

Hitra cesta Yuping-Panzhou, Guizhou (2023)

The Projekt hitre ceste Yuping-Panzhou vključevalo posedanje tunela, konvergenco loka v pasu, spremljanje razpok in strukturnih deformacij. Njegov seznam aplikacij vključuje pametni merilnik razpok in lasersko merjenje pomikov poleg hidrostatičnega nivoja in instrumentov za napenjanje vibrirajoče žice. Zadeva podpira večparametrski pristop k deformaciji tunela: lokalno odpiranje razpok, konvergenca, posedanje in deformacije odgovarjajo na različna inženirska vprašanja. Za nabavo določite, kje je nameščena posamezna točka premika, pričakovano smer in velikost gibanja, kako odčitek doseže platformo za spremljanje in kateri prag sproži pregled ali stopnjevanje.

V načrtu namestitve je treba določiti tudi referenčno točko, toleranco vgradnje, zaščito kabla, preizkus zagona in način dostopa za kasnejše vzdrževanje.

Vetrni stolp Changde, Hunan (2025)

The Projekt Changde Wind Power Tower spremljano posedanje temeljev, sila zadrževanja kabla, strukturne vibracije, razpoke na prehodnem odseku in deformacije. Njegova sorodna oprema vključuje senzor premika žične vrvi JMLS-22XXADT kot del širšega paketa senzorjev. Ta primer je uporaben, kadar je treba spremljati dolgo potovanje ali posredno gibanje z drugimi strukturnimi odzivi. Med izbiro določite pot žice, območje potovanja, povratno smer, stabilnost vgradnje, izpostavljenost ohišja, komunikacijsko pot in dostop za pregled. Te podrobnosti določajo, ali senzor sledi strukturnemu gibanju brez ohlapnosti, trenja ali mehanskih motenj.

Sprejem mora vključevati preverjanje nadzorovanega potovanja, odčitavanje osnovne linije, pregled kabla in potrditev, da izhod doseže dodeljeni nadzorni kanal.

Cene, dokumentacija in komercialni pogoji

Cena merilnika pomika je odvisna od natančnega modela, obsega, izhoda, dolžine kabla, namestitvene strojne opreme, zapisovalnika, ohišja, napajalnega sistema, programske opreme, količine, kalibracijske dokumentacije in obsega dobave. Javni razpon dolarja bi bil brez teh vnosov zavajajoč. Zahtevajte ponudbo na podlagi konfiguracije in primerjajte dobavitelje z istimi kosovnicami.

Za JMDL-52XXADT trenutne komercialne informacije navajajo minimalno naročilo enega kosa, cene po dogovoru, T/T vnaprej, kartonsko embalažo ali leseno embalažo in odpremo v 30 dneh po celotnem plačilu. Potrdite vse komercialne pogoje v uradni ponudbi, ker lahko konfiguracija, količina, prilagoditev in načrt projekta spremenijo končno ponudbo.

• Navedite aplikacijo, pričakovano gibanje, zahtevani obseg, ločljivost, natančnost in alarmni prag.
• Navedite delovno temperaturo, izpostavljenost vodi in prahu, kabelsko pot, napajanje, komunikacijo in zahteve za zapisovalnik podatkov.
• Navedite potrebne nosilce, palice, sidra, prirobnice, zaščitne cevi, ohišja in storitve namestitve.
• Zahtevajte podatkovni list, informacije o kalibraciji, definicijo ožičenja, priročnik za namestitev, garancijske pogoje, embalažo, dobavni rok in veljavne certifikacijske dokumente.

Kontrolni seznam za inženirje pred nakupom

• Določite vrsto premika: širina razpoke, premikanje spoja, posedanje, dolg hod, premikanje površine, premikanje kamninske plasti ali deformacija kamninske podlage.
• Nastavite obseg z rezervo za normalno, sezonsko gibanje, gibanje v fazi gradnje in opozorilno raven.
• Skupaj preverite ločljivost, natančnost, ponovljivost, stabilnost in vpliv temperature.
• Preverite vodo, prah, vibracije, korozijo, strelo in orientacijo namestitve na merilni točki.
• Preverite izhod, moč, razdaljo kabla, združljivost zapisovalnika, preslikavo programske opreme in komunikacijo na daljavo.
• Preglejte nosilce, podstavke, palice, sidra, prirobnice, zaščitne cevi in ​​zahteve za fugiranje.
• Zahtevajte podatke o umerjanju, serijsko identifikacijo, podrobnosti o ožičenju, namestitvene risbe in navodila za zagon.
• Pred izdajo naročila potrdite konfiguracijo, količino, pakiranje, dostavo, garancijo, plačilo in poprodajno podporo.

Pogosta vprašanja

Končna opomba: Pred nakupom preverite vsako specifikacijo glede na zasnovo projekta, lokalno okolje, prag spremljanja, risbo namestitve in arhitekturo za pridobivanje podatkov.
