Vibracijski žični merilniki napetosti za nadzor mostov, predorov in jezov: Popoln vodnik za izbiro

Svetovna gradbena industrija doživlja velik porast obsežnih infrastrukturnih naložb. Vlade in zasebni razvijalci financirajo velike mostove, predore, jezove hidroelektrarn in visoke strukture vetrne energije po vsem svetu. Posledično povpraševanje po zanesljivih, dolgoročnih sistemih za spremljanje zdravja struktur (SHM) še nikoli ni bilo večje. V teh kritičnih varnostnih sistemih delujejo merilniki napetosti kot primarni vir podatkov. Zavedati se morate, da napačna izbira senzorja stane veliko več kot sama fizična naprava. Napačna izbira vodi v napačne izračune obremenitve, odloži varnostne odločitve in na koncu pomnoži dolgoročne stroške vzdrževanja.

Zato izbira merilnika napetosti predstavlja kritično inženirsko presojo in ne preprost nakup blaga. Vsak projektni inženir mora odgovoriti na tri temeljna vprašanja, preden določi senzor. Prvič, kaj je gostiteljski material? Drugič, kakšna je trenutna stopnja namestitve? Končno, kakšne so okoljske omejitve? Ta obsežen vodnik vas bo vodil skozi različne tipe merilnikov, kritična izbirna merila, ujemanje aplikacij in integracijo senzorjev v celoten sistem SHM.

Zaradi česar je tehnologija vibracijske žice globalni standard za dolgoročno spremljanje napetosti

Preden lahko inteligentno določite senzor, potrebujete dobro tehnično razumevanje delovanja različnih tehnologij spremljanja. Tehnologija vibracijske žice (VW) trenutno služi kot svetovni standard za dolgoročno spremljanje infrastrukture. Načelo vibracijske žice temelji na napeti jekleni žici, ki jo vzbuja pulzno-vzbujalna tuljava. Naravna frekvenca te vibracije neposredno ustreza obremenitvi žice.

Ta frekvenčni izhod zagotavlja izjemne prednosti pri gradbenih projektih. Senzorji VW ponujajo močno odpornost na elektromagnetne motnje in kažejo zelo stabilno dolgoročno obnašanje odnašanja. Poleg tega lahko ti senzorji prenašajo signale po kilometrih kabla brez popačenja ali izgube signala.

Večina projektov za spremljanje zdravja struktur izpostavi senzorje znatnim toplotnim ciklom na prostem. Zato imajo sodobni merilniki napetosti VW vgrajen termistor za integrirano zaznavanje temperature. Ta dodatek omogoča programski opremi za spremljanje, da uporabi samodejne temperaturne popravke za odčitke napetosti. To robustno delovanje lahko primerjate s tradicionalnimi merilniki z uporovno folijo. Folijski merilniki delujejo odlično za laboratorijske nastavitve in kratkotrajna testiranja. Vendar pa so merilniki s folijo še vedno zelo dovzetni za vdor vlage, ničelni odmik in odvisnost od ojačevalnika pri dolgih kablih. Kingmach še dviguje ta standard s svojo pametno serijo VW (različici HAT in HB). Ti napredni modeli dodajajo zmožnosti digitalnega naslavljanja, kar inženirjem omogoča zagon omrežij vodil z več senzorji z uporabo enega samega zapisovalnika podatkov.

Trije primarni tipi merilnikov napetosti – in kdaj uporabiti vsakega od njih

Inženirji pogosto sprašujejo, kateri merilnik napetosti naj uporabijo za svoj specifični projekt. Odgovor zahteva strukturirano primerjavo, ki temelji na načinu namestitve in strukturi gostitelja. Te senzorje lahko razvrstite v štiri glavne vrste uporabe.

Nadometni merilnik napetosti (JMZX-212HAT/HB)

Tehniki privijačijo ali prilepijo površinsko nameščene merilnike napetosti neposredno na obstoječe betonske ali jeklene površine. Ta model bi morali izbrati za spremljanje po izgradnji, strukturne posodobitve in testiranje dinamične obremenitve. Ta merilnik je odličen tudi, kadar je vrtanje ali vlivanje v nosilno strukturo nemogoče. Serija JMZX-212 ponuja standardno merilno območje ±2500 με z ločljivostjo 0,1 με. Popolnoma zaprto ohišje iz nerjavečega jekla zagotavlja vodotesno delovanje do globine 150 metrov.

Vgradni merilnik napetosti (JMZX-215HA/215HAT/HB)

Gradbene ekipe vlivajo vgradne merilnike napetosti neposredno v svež beton ali jih zakopljejo v strukturne polnilne materiale. To predstavlja standardno izbiro za nove gradbene projekte, vključno z mostovi, jezovi, predori, podpornimi zidovi in ​​temeljnimi ploščami. Vgradni senzorji ne zahtevajo strižne odpornosti osnovnega materiala, zaradi česar je postopek namestitve izjemno hiter in zanesljiv.

Površinsko varjen merilnik napetosti (JMZX-206HAT)

Varilci pritrdijo površinsko varjene merilnike napetosti neposredno na strukturne jeklene elemente, kot so nosilci, pločevinasti piloti in cevni piloti. Varjenje zagotavlja zelo dosledno mehansko spajanje na golo jeklo brez uporabe kemičnih lepil. Zaradi te obstojnosti so varjeni merilniki prednostna možnost za pomorske in podzemne jeklene konstrukcije, kjer se lahko epoksidna vezava sčasoma poslabša.

Deformacijski merilnik armature (JMZX-4XXHAT/HB)

Izvajalci vgradijo merilnike napetosti armaturne palice neposredno v jekleno ojačitveno kletko znotraj betonskih konstrukcij. Ti senzorji merijo raztezek in stiskanje armaturne palice, da ocenijo, kako se obremenitve prenašajo skozi stebre, tramove in globoke pilote. Ugotovili boste, da so ti instrumenti ključni za gradnjo visokih stavb, varnost temeljnih jam in infrastrukturo podzemne železnice.

Vrsta merilnika	Najboljši gostiteljski material	Faza namestitve	Tipična uporaba
Nadometna	Obstoječi beton/jeklo	Po izgradnji	Nadgradnja in testiranje obremenitve
Vdelava	Svež beton	Novogradnja	Mostovi in ​​stene jezov
Površinsko varjene	Goli jekleni člani	Novo / po izgradnji	Jekleni nosilci in piloti
Merilnik napetosti armature	Armaturno jeklo (armatura)	Novogradnja	Temeljne jame in stolpnice

Pet tehničnih parametrov, ki bi morali voditi vašo končno specifikacijo

Ko izberete ustrezno vrsto namestitve, morate oceniti natančne tehnične specifikacije. Pet ključnih parametrov bi moralo voditi vašo končno odločitev o javnem naročilu.

Merilno območje in ločljivost: Standardno merilno območje ±2500 με ustrezno pokriva večino aplikacij v gradbeništvu. Vendar pa potrebujete tudi visoko občutljivost. Izhod visoke ločljivosti 0,1 με zagotavlja, da senzor zajame mikrodeformacije v prednapetih betonskih in jeklenih elementih pri običajnih delovnih obremenitvah.

Razred natančnosti: Ocena natančnosti 0,5 % FS (celotna lestvica) deluje kot merilo za spremljanje stopnje infrastrukture. Visoka natančnost ostaja ključnega pomena, ko izračunate dejansko strukturno napetost iz izmerjenih deformacij z uporabo modula elastičnosti materiala. Vedno morate preveriti skladnost s priznanimi certifikacijskimi standardi, kot sta GB/T 13606-2007 ali DL/T 1044-2022.

Ocena vodoodpornosti in okoljska zaščita: Mnogi projekti delujejo v težkih okoljih. Bistvenega pomena je popolnoma zaprto ohišje iz nerjavečega jekla, primerno za globino 150 metrov. To raven zaščite potrebujete za stene jezov hidroelektrarn, pilote območij plimovanja in izkopavanja predorov z visoko vlažnostjo.

Območje delovne temperature: Civilne strukture prenašajo ekstremne vremenske razmere. Vgrajeni termistor mora obsegati široko območje od −40 °C do +120 °C. Projekti v arktičnem podnebju ali v bližini industrijskih virov toplote zahtevajo to toplotno odpornost. Poleg tega natančna korekcija temperature preprečuje lažne alarme v vašem avtomatiziranem nadzornem sistemu.

Izhodni signal in združljivost sistema: Odločiti se morate med standardnimi frekvenčnimi izhodi VW in digitalnimi različicami Smart (RS-485 / SDI-12). Pametni senzorji omogočajo večtočkovno ožičenje vodila. Ta digitalna arhitektura lahko zmanjša velike stroške kablov do 60 % pri velikih nizih senzorjev. Kot praktična opomba so enote za branje Kingmach in zapisovalniki podatkov tovarniško usklajeni s serijo senzorjev JMZX, kar popolnoma odpravlja tveganja sistemske integracije.

Dopolnite svoje spremljanje obremenitve z votlimi obremenitvenimi celicami za popolno sledenje sile kabla — izvedite več v našem vodniku po votlih obremenitvenih celicah → Votle tehtalne celice za nadzor mostnih kablov in sider: Vodnik za izbiro in specifikacije

Ujemanje merilnikov napetosti z vrsto projekta: od nadzora mostov do geotehničnega inženirstva

Ujemanje pravega senzorja s specifično aplikacijo je značilnost učinkovitega spremljanja zdravja strukture. Različna področja gradbeništva zahtevajo različne merilne pristope.

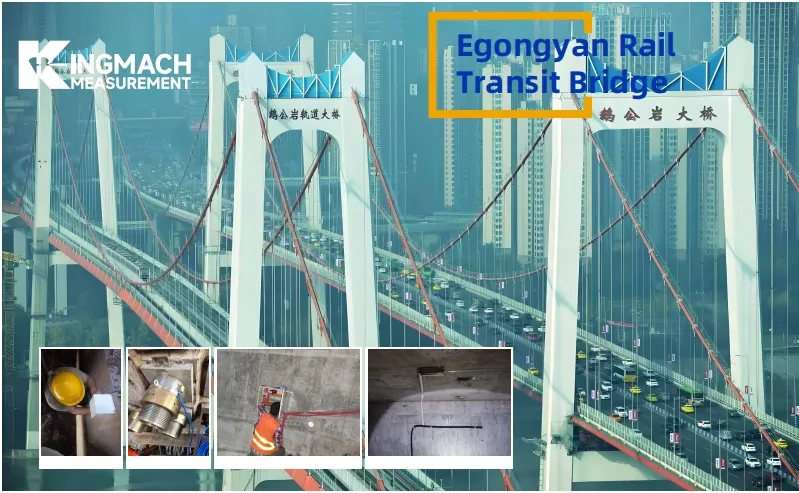

Spremljanje mostov: Projekti mostov zahtevajo večplasten pristop. Inženirji so v odseke betonskega krova vlili vgradne merilnike in na jekleno ojačitev spojili merilnike napetosti armaturne palice za merjenje odziva na živo obremenitev in dolgoročno lezenje betona. Hkrati tehniki uporabljajo površinsko varjene merilnike na glavnih jeklenih nosilcih za sledenje tekočim ciklom utrujenosti.

Predori in podzemne strukture: Podzemna okolja predstavljajo resne izzive z visoko vlažnostjo in jedko podtalnico. Ti pogoji zahtevajo popolnoma zatesnjene, vodotesne vgradne merilnike. Poleg tega uporaba ožičenja pametnega vodila znatno zmanjša zapletenost namestitve znotraj zaprtih predorov.

Jezovi in ​​podporni zidovi za hidroelektrarne: Nadzor jezov je v veliki meri odvisen od vgrajenih senzorjev, vgrajenih globoko v betonsko telo. Vodoodporna ohišja zlahka prenesejo trajno potopitev pod močan vodni pritisk. Zmogljivost prenosa signalov VW na dolge razdalje omogoča inženirjem, da zgradijo masivne senzorske nize čez steno jezu brez namestitve vmesnih repetitorjev signala.

Visoke zgradbe in temeljne jame: Varnost med urbanimi izkopi je najpomembnejša. Merilniki napetosti armatur, privarjeni na kletke stebrov in strižne stene, zagotavljajo podatke o porazdelitvi obremenitev v realnem času med napredovanjem gradbenih faz.

Stranska pobočja in geotehnični projekti: Stabilnost pobočij zahteva stalen nadzor. Inženirji namestijo nadometne ali vgradne merilnike v obloge iz brizganega betona za spremljanje površinske deformacije in napetosti podporne stene.

Strukture vetrnih stolpov: Vetrne turbine prenašajo ogromne ciklične obremenitve. Površinsko varjeni merilniki, pritrjeni na odseke jeklenih stolpov, učinkovito spremljajo utrujenost pri upogibanju in dinamične obremenitve, ki jih povzroča veter.

Onkraj senzorja: Kako se merilniki napetosti prilegajo celotnemu podatkovnemu sistemu SHM

Na merilnik napetosti morate vedno gledati kot na en sam del večjega tehnološkega ekosistema. Senzor preprosto deluje kot izvor podatkov. Inherentna natančnost merilnika je pomembna le, če celotna prenosna veriga ohrani te podatke brez vnosa električnega šuma ali izgube signala.

Instrumentacijski kabli igrajo veliko vlogo pri zanesljivosti podatkov. Uporabiti morate oklopljene kable z usklajeno impedanco, posebej zasnovane za vibrirajoče žične senzorje. Visokokakovostni kabli preprečujejo poslabšanje signala tudi pri prenosu, ki presega 1000 metrov.

Nato morate razmisliti o strojni opremi za pridobivanje. Kingmachovi avtomatizirani zapisovalniki podatkov in enote za branje podpirajo večkanalno anketiranje. Inženirjem omogočajo konfiguracijo natančnih alarmnih pragov in uporabo možnosti oddaljene telemetrije, vključno z omrežji 4G, WiFi in LoRa.

Nazadnje programska oprema za vizualizacijo neobdelane frekvence pretvori v uporabne vpoglede. Digitalne nadzorne plošče v realnem času prikazujejo trende deformacij, temperaturno popravljene vrednosti napetosti in samodejne ravni opozoril. Ta integracija omogoča nenadzorovano, 24/7 oddaljeno strukturno spremljanje. Če svoje senzorje, kable, zapisovalnike in programsko opremo določite pri enem samem dobavitelju, odpravite neujemanja komunikacijskih protokolov in drastično skrajšate čas zagona.

Na kaj morate biti pozorni, ko nabavljate merilnike napetosti pri mednarodnem dobavitelju

Ekipe za nabavo se soočajo z edinstvenimi izzivi pri ocenjevanju mednarodnih dobaviteljev senzorjev za spremljanje zdravja konstrukcij. Gledati morate dlje od preprostih specifikacij izdelka in oceniti dobaviteljevo operativno zanesljivost.

Prvič, certifikati tretjih oseb so izjemno pomembni. Vztrajati morate pri sledljivih zapisih o umerjanju in strogi skladnosti s priznanimi industrijskimi standardi. Preverjeni izdelki znatno zmanjšajo tveganja odobritve vašega projekta. Drugič, oceniti morate zanesljivost dostave. Idealen dobavitelj ima na zalogi standardne modele za hitro odpremo, medtem ko se drži strogih pogodbenih razporedov dostave za naročila po meri projekta.

Tretjič, celovita poprodajna podpora ločuje ugledne proizvajalce od zgolj distributerjev. Poiščite dobavitelje, ki ponujajo 24/7 tehnično telefonsko številko s hitrimi začetnimi odzivnimi časi. Ta podpora postane neprecenljiva, ko oddaljeni projekti naletijo na nepričakovane anomalije podatkov. Četrtič, ocenite njihove zmožnosti prilagajanja. Projekti, ki se nahajajo v ekstremnih podnebjih ali zaprtih prostorih, pogosto zahtevajo prilagojene dolžine meril, posebne materiale za ohišje ali nestandardne vrste konektorjev. Konec koncev, izbira dobavitelja iz enega vira, ki proizvaja senzorje, kable, zapisovalnike in programsko opremo v okviru enotnega sistema vodenja kakovosti, zagotavlja popolno odgovornost.

Pravilna izbira: povzetek hitre odločitve in vaš naslednji korak

Izbira popolnega merilnika napetosti je metodičen proces. Analizirati morate material gostitelja, identificirati fazo namestitve, preveriti tehnične specifikacije in zagotoviti popolno združljivost sistema. Najboljši merilnik napetosti je redko najcenejša možnost ali tista z najbolj impresivnimi laboratorijskimi specifikacijami. Namesto tega je pravi senzor tisti, ki se popolnoma ujema z vašim strukturnim okoljem in dolgoročnim trajanjem spremljanja.

Ali niste prepričani, kateri model senzorja ustreza vašemu specifičnemu projektu? Potrebujete priporočilo senzorja za vaš projekt? Delite svoje zahteve – Kingmachovi inženirji odgovorijo v 24 urah. 🔗 [ Zahtevajte brezplačno projektno svetovanje → ]

pogosta vprašanja

1. Kakšna je glavna razlika med nadometnimi in vgradnimi merilniki napetosti?

Tehniki pritrdijo površinsko nameščene merilnike na zunanjost obstoječih konstrukcij z uporabo sornikov ali lepil. Nasprotno pa gradbene ekipe med novo gradbeno fazo vlijejo vgradne merilnike neposredno v moker beton.

2. Ali lahko merilniki napetosti z vibrirajočo žico merijo temperaturo?

ja Večina visokokakovostnih vibrirajočih žičnih merilnikov napetosti vključuje vgrajen termistor. Ta komponenta meri lokalno temperaturo, kar omogoča programski opremi za spremljanje, da samodejno popravi odčitke napetosti za toplotno raztezanje in krčenje.

3. Zakaj uporabiti površinsko privarjen merilnik namesto nalepljenega?

Površinsko varjeni merilniki ustvarjajo trajno, metalurško vez z golimi jeklenimi strukturami. Ta varjena povezava zagotavlja vrhunsko dolgoročno stabilnost v težkih, vlažnih ali podvodnih okoljih, kjer se kemična lepila sčasoma razgradijo.

4. Kako daleč lahko senzor z vibrirajočo žico prenaša svoj signal?

Ker vibrirajoči žični senzorji oddajajo frekvenco in ne napetost, so odporni na spremembe upora kabla. Z ustreznim oklopljenim kablom lahko prenašajo natančne signale na razdalje, ki presegajo 1000 metrov, brez zunanjih ojačevalnikov.

5. Kaj počne "pametni" vibracijski žični senzor?

Pametni senzorji uporabljajo digitalne protokole (kot sta RS-485 ali SDI-12) in imajo edinstvene digitalne naslove. To omogoča inženirjem, da povežejo več senzorjev vzdolž enega samega kabelskega vodila, kar drastično zmanjša zapletenost ožičenja in stroške materiala.

6. Ali se lahko poleg tehtalnih celic uporabljajo merilniki napetosti z vibrirajočo žico?

ja Vibrirajoči žični merilniki napetosti in tehtalne celice se pogosto uporabljajo skupaj pri strukturnem in geotehničnem nadzoru. Merilne celice merijo uporabljeno silo, medtem ko merilniki napetosti merijo deformacijo materiala in zagotavljajo dopolnilne podatke za popolnejšo oceno strukturne zmogljivosti.

7. Kako izvesti preverjanje kalibracije na terenu brez ponovne tovarniške kalibracije?

Preverjanje na terenu se lahko izvede s preverjanjem ničelnih odčitkov, primerjavo meritev z znanimi referenčnimi obremenitvami, pregledovanjem trendov preteklih podatkov ali navzkrižnim preverjanjem z drugimi senzorji. Te metode pomagajo prepoznati potencialni odmik med formalnimi intervali umerjanja, ne da bi bilo treba ponovno tovarniško umerjati.

---

Napisal Kingmach Engineering Team — podpira infrastrukturne projekte po vsem svetu od leta 2001
