Votle tehtalne celice za nadzor mostnih kablov in sider: Vodnik za izbiro in specifikacije

Viseči mostovi, prednapeti betonski krovi in ​​sidra za jezove se zanašajo na natančno umerjeno napetost, da ohranijo strukturno celovitost. Že petodstotna odstopanja lahko pospešijo odpoved zaradi utrujenosti. Prav tako lahko sprožijo nenadno, katastrofalno strukturno preobremenitev. Tradicionalne metode merjenja sile vključujejo merilnike tlaka na dvigalkah in periodično testiranje vzleta. Te metode so občasne in zelo delovno intenzivne. Poleg tega so popolnoma neprimerni za trajno, dolgoročno spremljanje strukturnega zdravja. Ta vrzel v spremljanju pušča kritično infrastrukturo ranljivo.

Votla merilna celica nudi elegantno in trajno rešitev tega problema. Ta senzor, poznan tudi kot skoznja luknja ali obročasta tehtalna celica, se prilega neposredno na sornik, kito ali sidrno palico. Nenehno meri tlačno silo, ne da bi prekinil strukturni sistem. Ta članek bo raziskal načela delovanja in tehnološke prednosti teh senzorjev. Zajemal bo tudi izbiro modela, ključne aplikacije, sistemsko integracijo in kritična merila za naročila.

Kako votla tehtalna celica z vibrirajočo žico dejansko deluje: razložena obročasta večnitna zasnova

Inženirji morajo razumeti, kako tehtalna celica z vibrirajočo votlo žico dejansko deluje, da jo pravilno določijo. Naprava se opira na robustno obročasto telo. Ta prstan iz elastičnega jekla je podvržen strogi večstopenjski obdelavi stabilnosti. Enakomerno porazdeli tlačno obremenitev po obodu. Ta obročasta zasnova odpravlja napake pri ekscentrični obremenitvi, ki pogosto povzročajo tehtalne celice s ploščatimi ploščami med napačno poravnanimi namestitvami.

Znotraj tega obroča proizvajalci uporabljajo razporeditev vibrirajoče žice z več strunami. Odvisno od zmogljivosti senzor uporablja konfiguracije strun s tremi, štirimi ali šestimi strunami. Te večkratne tetive predstavljajo povprečje odčitkov napetosti v prečnem prerezu obroča. Zaradi te postavitve serija JMZX-3XXXHAT poroča o obremenitvah z visoko občutljivo ločljivostjo 0,1 do 1 KN, tudi pri ogromni zmogljivosti polnega obsega 8.000 KN.

Glavni mehanizem je sam princip vibrirajoče žice. Vsaka jeklena žica z izjemno visoko trdnostjo je pritrjena s sidrnim varjenjem po mednarodnem standardu. Frekvenca vzbujanja žice je neposredno sorazmerna z njeno napetostjo. Ta izhod, ki temelji na frekvenci, ostaja popolnoma odporen na variacije upora kabla in elektromagnetne motnje. Ta električna odpornost je bistvena pri dolgih kablih na obremenjenih gradbiščih.

Poleg tega vgrajeni inteligentni čip trajno shranjuje edinstvene kalibracijske faktorje senzorja. Čip lahko zabeleži do 800 zapisov meritev, vključno s časovnimi žigi, temperaturami in vrednostmi ničelne korekcije. Ta funkcija omogoča inženirjem, da izvedejo preverjanje kalibracije na terenu brez vrnitve enote v tovarno. Nazadnje, vgrajen temperaturni senzor zagotavlja samodejno korekcijo temperature pri vsakem posameznem merilnem ciklu. To odpravlja toplotno povzročene napačne odčitke pri zunanjih ali vkopanih inštalacijah.

Vibrirajoča žica v primerjavi z merilnikom napetosti v primerjavi s hidravličnim: Zakaj votla celica VW zmaga pri dolgoročnem civilnem spremljanju

Kupci pogosto primerjajo votle obremenitvene celice izključno na podlagi začetne nabavne cene. Vendar pa morate oceniti skupne stroške spremljanja. To vključuje dolgoročni zamik ničle, zahteve glede vzdrževanja, omejitve razdalje signala in splošno zanesljivost podatkov.

• Uporovne (folijske) votle merilne celice: Ti senzorji ponujajo nižje vnaprejšnje stroške. Vendar pa so sčasoma zelo dovzetni za ničelni odmik. Trpijo tudi zaradi sprememb odpornosti zaradi vlage in so močno odvisni od ojačevalnikov za kable, daljše od 50 metrov. Niso primerni za stalno nenadzorovano spremljanje.
• Hidravlične obremenitvene celice: Te naprave se popolnoma izognejo električnim motnjam. Vendar zahtevajo pogosto vzdrževanje tekočine. V vgrajenih ali zaprtih konstrukcijskih instalacijah so nagnjeni k puščanju. Poleg tega ne morejo prenesti odčitkov na oddaljene zapisovalnike podatkov brez dodajanja sekundarnih pretvornikov tlaka.
• Tehtalne celice z vibrirajočo votlo žico: Ti senzorji proizvajajo frekvenčni izhod, ki ostane stabilen skozi desetletja. Signali se odlično prenašajo po kilometrskih kablih brez popačenj. Ne potrebujejo stalnega kalibracijskega plina ali tekočine. So popolnoma zaprti in vodotesni.

Serija JMZX-3XXXHAT se ponaša s 50-letno življenjsko dobo. Za infrastrukturne projekte z življenjsko dobo sredstev od 20 do 50 let je votla celica z vibrirajočo žico edina tehnologija, pri kateri zamenjava senzorja med projektom ni obvezna predpostavka načrtovanja.

Vrsta tehnologije	Dolgoročna stabilnost	Največja dolžina kabla	Zahteva za vzdrževanje	Vgrajena primernost
Uporovni (folija)	Slabo (Zero Drift)	< 50 metrov	Zmerno (kalibracija)	Nizka
Hidravlični	Zmerno	N/A (zahteva pretvornik)	Visoka (pregledi tekočin)	Nizko (tveganje puščanja)
Vibrirajoča žica	Odlično	> 1.000 metrov	Nič (brez vzdrževanja)	Visoko (popolnoma zaprto)

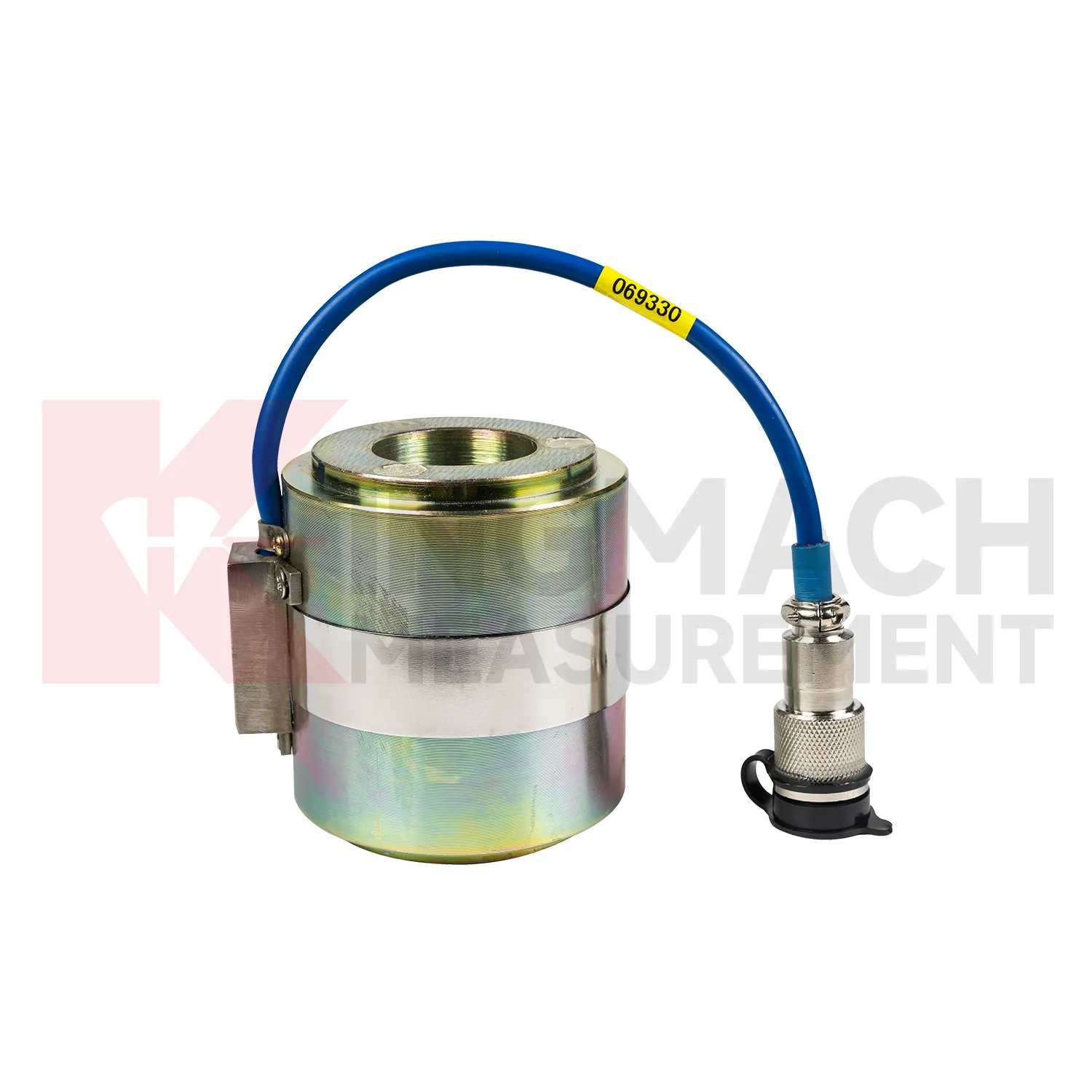

Serija JMZX-3XXXHAT: obseg zmogljivosti, konfiguracija strune in referenca dimenzij

Inženirji za nabavo potrebujejo natančne specifikacije za uskladitev senzorjev s stopnjami projektne obremenitve. Serija JMZX-3XXXHAT ponuja obsežen obseg zmogljivosti od 500 KN do 8.000 KN v osmih standardnih modelih. Ta obsežna ponudba zajema vse od enojnih skalnih sider do masivnih kablov za mostove.

Število strun se inteligentno prilagaja glede na zmogljivost senzorja. Modeli do 2.000 KN uporabljajo konfiguracijo treh strun. Model 3.000 KN uporablja štiri strune. Modeli z nazivno močjo 4.000 KN in več uporabljajo šest strunov. To strukturno skaliranje ohranja natančnost meritev, ko se premer obroča povečuje. Občutljivost senzorja je 0,1 KN pri nivoju 500 KN. Stopi na občutljivost 1 KN za vse modele nad 1.000 KN. Ta natančnost zlahka izpolnjuje tipične zahteve ±0,1 %, ki jih najdemo v kodah za nadzor strukturnih kablov.

Te tehtalne celice imajo kompaktno višino od 90 do 130 milimetrov. Ta nizek profil se brezhibno prilega standardnim sidrnim glavam in sklopom nosilnih plošč brez potrebe po strukturnih spremembah. Za nestandardne premere izvrtin ali posebne okoljske potrebe je na voljo tudi model JMZX-3X00 po meri.

Referenčna tabela modela JMZX-3XXXHAT

Model	Zmogljivost	Občutljivost	Notranja izvrtina (Ø)	Višina	Konfiguracija
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Kje so nameščene votle obremenitvene celice: šest inženirskih scenarijev z velikimi vložki

Inženirji uporabljajo votle tehtalne celice v različnih okoljih z visokimi vložki. Vsaka aplikacija predstavlja posebne varnostne razloge in izzive dolgoročnega spremljanja.

• Viseči in viseči mostovi: Oporni kabli morajo ostati znotraj 3 do 5 odstotkov njihove načrtovane napetosti, da se zagotovi skladnost z življenjsko dobo. Tehtalne celice iz votle vibrirajoče žice stalno ležijo na območju pritrdišča. Zagotavljajo neprekinjene podatke o sili kablov neposredno v sisteme za upravljanje mostov. To popolnoma nadomešča drage občasne preskuse vzleta.
• Naknadno napete betonske konstrukcije: Izguba sile tetive se postopoma pojavi zaradi lezenja, krčenja in sprostitve v betonskih mostovih in jedrskih zadrževalnih strukturah. Vgrajene obročaste tehtalne celice sedijo nad sidrno nosilno ploščo. Sledijo dolgoročnemu razvoju sile. Ti podatki so neposredna informacija za prihodnje odločitve o ponovnem napenjanju.
• Sidra za jez in pobočja: Skalni vijaki in injektirana sidra stabilizirajo opornike jezu in vrezujejo pobočja. To so ključni varnostni elementi. Vodoodporen, proti koroziji odporen JMZX-3XXXHAT popolnoma ustreza dolgoročnemu spremljanju v nasičenih, zakopanih ali potopljenih tleh.
• Gradnja železnic in avtocest: Podporne stene in stene z žeblji iz zemlje uporabljajo začasne in trajne sidrne sisteme. Ti sistemi zahtevajo natančno preverjanje obremenitve med prevzemnim testiranjem in med aktivno uporabo. Votla tehtalna celica opravlja obe nalogi kot ena vgrajena enota.
• Temelji vetrnega stolpa: Tehniki morajo preveriti in spremljati prednapetost sidrnih vijakov v osnovnih prirobnicah stolpa vetrne turbine. Votle tehtalne celice zagotavljajo neposredno, nevsiljivo meritev. Ne zahtevajo prav nobenih sprememb samega sistema sidrnih vijakov.
• Dvižni in žerjavni sistemi: Votle celice, nameščene na obešalnik ali zaklep, merijo dinamične in statične obremenitve v težki dvižni opremi. Kompaktne dimenzije in digitalni izhod so zelo cenjeni na tem industrijskem sekundarnem trgu.

Od senzorja do armaturne plošče: integracija votlih merilnih celic v popoln podatkovni sistem SHM

Ena sama votla tehtalna celica je uporabna le toliko kot podatkovni sistem, ki jo obdaja. Te senzorje morate integrirati v popoln sistem za spremljanje strukturnega zdravja od konca do konca.

• Branje na zahtevo: Kingmachove združljive enote za branje vibrirajoče žice prikazujejo neposredne vrednosti obremenitve v kilonewtonih (KN). Preberejo shranjene kalibracijske faktorje neposredno iz pomnilniškega čipa senzorja. Na delovišču ne potrebujete zunanjih papirnatih kalibracijskih tabel.
• Avtomatizirano pridobivanje podatkov: Večkanalni zapisovalniki podatkov podpirajo nize senzorjev JMZX-3XXXHAT, povezane z vodilom. Ponujajo nastavljive intervale anketiranja, alarmne pragove in možnosti oddaljene telemetrije, kot so 4G, LoRa ali Ethernet. To omogoča pravo 24/7 nenadzorovano spremljanje velikih kabelskih nizov.
• Instrumentacijski kabli: Kingmach oklopljeni VW kabli brezhibno ohranjajo celovitost signala. Odlično se obnesejo na večstometrskih vožnjah v okolju z električnim hrupom gradbenih objektov.
• Programska oprema za vizualizacijo: Nadzorne plošče programske opreme v realnem času prikazujejo trende obremenitev in temperaturno popravljene vrednosti. Ustvarijo samodejna opozorila o preobremenitvi in ​​olajšajo analizo preteklih trendov. To neposredno podpira ocene varnosti konstrukcije in delovne tokove vzdrževanja.

Določanje senzorja, zapisovalnika in programske opreme enega poenotenega proizvajalca odpravlja tveganja združljivosti vdelane programske opreme. Prav tako dramatično poenostavlja stopnjevanje tehnične podpore pri mednarodnih projektih.

Specifikacija in nabava votle merilne celice: šest vprašanj, ki bi si jih moral zastaviti vsak mednarodni kupec

Mednarodne skupine za nabavo potrebujejo objektiven okvir za ocenjevanje kitajskih proizvajalcev senzorjev. Pri nakupu votle tehtalne celice si morate zastaviti šest kritičnih vprašanj.

1. Ali ima senzor sledljiv certifikat?
Zahtevati morate strogo skladnost s standardi, kot sta GB/T 13606-2007 in DL/T 269-2022. Senzorji, preverjeni s strani tretjih oseb, znatno zmanjšajo trenje pri odobritvi projekta.

2. Ali je kalibracija sledljiva neposredno do naprave?
Kingmachova votla tehtalna celica shranjuje kalibracijske konstante v vgrajenem čipu. To odpravlja odvisnost od papirne evidence. Omogoča preprosto preverjanje na terenu s standardno odčitavalno enoto.

3. Kakšna je navedena življenjska doba?
Vztrajati morate pri uradno dokumentirani življenjski številki. 50-letna načrtovana življenjska doba votle obremenitvene celice Kingmach bi morala služiti kot pogodbena osnova, ne le kot ustno zagotovilo.

4. Ali lahko dobavitelj prilagodi izdelek?
Infrastrukturni projekti pogosto zahtevajo nestandardne premere izvrtin, posebne razpone zmogljivosti ali edinstvene vrste priključkov. Proizvajalec z robustnimi lastnimi oblikovalskimi zmogljivostmi se bo odzval v dnevih in ne mesecih.

5. Kako izgleda poprodajna podpora?
Poiščite 24/7 tehnično telefonsko številko z enournim začetnim odzivnim časom. Zapletene težave je treba rešiti v 48 urah. Ta odzivnost je ključnega pomena za žive infrastrukturne projekte.

6. Ali je dobavna doba pogodbeno podprta?
Dobavitelj mora ponuditi standardne modele na zalogi v 48 urah. Naročila v obsegu projekta zahtevajo stroge pogodbene urnike in redne posodobitve napredka proizvodnje.

Izbira zaupanja namesto ugibanja: vaš okvir odločitve in naslednji korak

Votle tehtalne celice temeljito spremenijo spremljanje sile kabla. Nadomeščajo periodične, vsiljive testne vaje z neprekinjenim, avtomatiziranim varnostnim sistemom. Slediti morate jasnemu okviru odločanja. Najprej potrdite vrsto tovora in skupno nosilnost. Drugič, izberite pravilno konfiguracijo strune. Tretjič, preverite točen premer izvrtine za vašo specifično kito ali sidro. Četrtič, potrdite svoje zahteve glede hidroizolacije in temperature. Končno integrirajte senzor z zanesljivim zapisovalnikom podatkov in programsko opremo za vizualizacijo.

50-letna načrtovana življenjska doba votle obremenitvene celice Kingmach zagotavlja neverjetno dolgoročno vrednost. Skupni stroški lastništva vključujejo izogibanje ponovnim namestitvam, ponovnim umerjanjem in preprečeno izgubo podatkov. Ta dolgoročni strošek je bistveno nižji od cenejših alternativnih tehnologij folije. Če niste prepričani, kateri model JMZX-3XXXHAT ustreza vašemu projektu, lahko svoje specifikacije delite z inženirsko ekipo Kingmacha. Zagotovili vam bomo brezplačno priporočilo modela in prilagojeno ponudbo.

Načrtujete projekt mostu ali sidra z vrvmi? Pridobite brezplačno priporočilo senzorja + prilagojeno ponudbo inženirjev Kingmacha — odgovor v 24 urah.
🔗 [ Pridobite moje brezplačno priporočilo → ]
📧 [email protected]

pogosta vprašanja

1. Kakšna je razlika med votlo tehtalno celico in polno tehtalno celico?

Votla tehtalna celica ima osrednjo izvrtino, ki omogoča, da sornik ali kabel popolnoma preide skozi njo, pri čemer se napetost meri z odzivom na sidrno ploščo. Polna tehtalna celica nima te osrednje luknje in običajno meri neposredno kompresijo ali napetost v liniji.

2. Kako namestite votlo merilno celico na naknadno napeto kito?

Obročasti senzor potisnete neposredno preko kite ali sidrne palice, preden pritrdite glavo sidra in nosilno ploščo. Merilna celica je varno stisnjena med betonsko konstrukcijo in jeklenim sidrnim blokom.

3. Ali se lahko votle tehtalne celice uporabljajo za merjenje dinamične obremenitve?

Tehtalne celice z vibrirajočo votlo žico so odlične pri statičnih in počasi spremenljivih obremenitvah zaradi fizičnega časa, ki je potreben za spreminjanje frekvence žice. Za visokofrekvenčne dinamične obremenitve so na splošno prednostne uporovne folije ali piezoelektrične tehtalne celice.

4. Kakšno dolžino kabla podpira tehtalna celica z vibrirajočo votlo žico?

Ker uporabljajo frekvenčni izhod namesto napetostnega signala, lahko senzorji z vibrirajočo žico preprosto prenašajo natančne podatke preko zaščitenih kablov, daljših od 1000 metrov, brez izgube ali popačenja signala.

5. Kako zasnova z več strunami izboljša natančnost tehtalne celice?

Zasnova z več strunami enakomerno razporedi več neodvisnih vibrirajočih žic po notranjem obodu merilne celice. To izračuna povprečje meritev napetosti po obroču, kar aktivno odpravlja napake, ki jih povzročajo necentralne ali ekscentrične obremenitve.

6. Ali lahko združim votle tehtalne celice z vibrirajočimi žičnimi merilniki napetosti v enem nadzornem sistemu?

ja Votle tehtalne celice in merilniki napetosti z vibrirajočo žico so pogosto integrirani v isti nadzorni sistem. Merilna celica meri uporabljeno silo, medtem ko merilec napetosti meri strukturno deformacijo, kar zagotavlja dopolnilne podatke za natančnejšo oceno delovanja.

7. Kakšna je razlika med konfiguracijami z več struni in eno struno in kdaj naj izberem vsako?

Konfiguracija z enim kablom meri obremenitev na eni določeni lokaciji in je primerna za enostavne aplikacije za spremljanje obremenitve. Konfiguracija z več tetivami spremlja obremenitve na več členih ali točkah, zaradi česar je idealna za kompleksne strukture, kjer sta porazdelitev in ravnovesje obremenitev kritična.

8. Kako preverim dolgoročno delovanje senzorja, ne da bi odstranil nameščeno enoto?

Dolgoročno zdravje senzorjev je mogoče preveriti z rednimi ničelnimi pregledi, analizo trendov preteklih podatkov, primerjavo s sosednjimi senzorji ter rutinskim pregledom kablov in povezav. Te metode pomagajo odkriti morebitne težave z zanašanjem ali delovanjem, ne da bi senzor odstranili iz uporabe.

9. Katere storitve garancije in ponovnega umerjanja ponuja Kingmach na mednarodni ravni?

Kingmach podpira mednarodne stranke s tehničnim svetovanjem, navodili za namestitev, pomočjo pri zagonu in poprodajnimi storitvami v celotnem življenjskem ciklu projekta. Vse tehtalne celice so dobavljene s podatki o tovarniški kalibraciji in dokumentacijo o kakovosti. Za dolgoročne programe spremljanja lahko Kingmach zagotovi podporo pri preverjanju kalibracije, priporočila za oceno delovanja in tehnično pomoč za pomoč pri ohranjanju zanesljivosti meritev. Stranke se lahko obrnejo neposredno na inženirsko ekipo za odpravljanje težav, načrtovanje zamenjave in podporo pri optimizaciji sistema, kadar je to potrebno.

---

Napisal Kingmach Engineering Team — podpira infrastrukturne projekte po vsem svetu od leta 2001
