Razumevanje 9 vrst merilnih celic: inženirski vodnik za izbiro

Vrsta tehtalne celice ni izbira izdelka – je inženirska odločitev

Pri temeljih mostov na pilotih, podpornih sistemih predorov, varnostnih projektih jezov in nadzoru globokih temeljnih jam strošek izbire napačnega senzorja že enkrat močno presega prihranke zaradi nižje cene nabave. Pri izbiri senzorja obremenitve ne gre zgolj za to, »katero znamko kupiti«, temveč »kateri fizikalni princip ustreza moji nosilni konstrukciji«. Ta članek obravnava devet izdelkov senzorjev podjetja Kingmach, ki zajemajo tehnologijo vibracijske žice (VW) in diferenčnega tlaka, da bi inženirjem pomagali natančno uskladiti opremo na podlagi dejanskih izmerjenih fizikalnih parametrov, kot so koncentrirana sila, porazdeljena napetost, tlak vode v porah in nivo vode, in se izogniti pogosti napaki pri izbiri senzorjev, ki so samo »videti podobni«.”

Hitra referenca izdelka (hitri lokator)

Izmerjena fizikalna količina	Priporočen senzor	Osnovna tehnologija
Zgoščena sila – palica/kabel skozi luknjo	Votla merilna celica JMZX-3XXXHAT	VW, večnitna obročasta struktura
Koncentrirana sila — neposredno stiskanje	Polna merilna celica JMZX-35XXHAT	VW, večnitna trdna struktura
Aksialna sila – Dolgoročno spremljanje palic/kablov	Merilnik aksialne sile JMZX-38XXAT	VW, Strain Isolation
Aksialna sila – faza gradnje	Merilnik aksialne sile opažev	VW, konstrukcijsko vzdržljiv
Porazdeljeni zemeljski tlak	Zemeljska tlačna celica JMZX-50XXAT / 51XXAT	VW, Large-area Pressure-bearing Surface
Tlak vode v porah – globoka plast	Piezometer JMZX-55XXHAT	VW, vgrajen tip
Nivo vode — žična opazovalna cev	Merilnik nivoja vode JMYC-67XXAD	Diferenčni tlak, RS485
Raven vode — brezžično/oddaljeno območje	Merilnik nivoja vode JMYC-67XXAWL	Diferenčni tlak, 4G

Tehnologije zaznavanja za dosegom

Dve različni tehnologiji zaznavanja pokrivata to obsežno paleto devetih izdelkov. Tehnologija vibracijske žice (VW) zagotavlja osnovo za vse strukturne senzorje sile in piezometre. Znotraj senzorja VW napeta jeklena žica vibrira z lastno frekvenco. Deformacija okoliškega elastičnega elementa pod obremenitvijo premakne napetost žice, kar spremeni njeno frekvenco nihanja. To merljivo razmerje med frekvenco in silo je osnova meritve. Tehnologija VW prevladuje v aplikacijah za geotehnično in strukturno spremljanje zdravja (SHM). Njegov frekvenčni izhod ostaja popolnoma odporen na spremembe upora kabla, vdor vlage in elektromagnetne motnje (EMI). Ti natančni pogoji pogosto izničijo uporovne senzorje merilnika napetosti v zakopanih, potopljenih in dolgotrajnih terenskih napravah.

Druga družina uporablja tehnologijo zaznavanja diferenčnega tlaka. Na pritisk občutljiva diafragma se pod hidrostatičnim tlakom tekočine upogiba. Vgrajen CPE in 16-bitni AD pretvornik pretvorita ta fizični odklon v digitalno vrednost nivoja vode. Ta tehnologija je idealna za spremljanje nivoja odprte vode. Zasnova kabla z ventilacijo odpravlja atmosferske motnje, tako da senzor deluje natančno v prisotnosti barometričnih sprememb. Ti senzorji oddajajo brezžične 4G ali digitalne signale RS485 za nenadzorovane oddaljene postaje in dosegajo milimetrsko ločljivost v vodnih ceveh. Vibracijski žični piezometri preprosto niso zasnovani za izpolnjevanje teh posebnih zahtev glede zmogljivosti na odprtih vodah. Navsezadnje osnovna tehnologija zagotavlja platformo, vendar posebna konfiguracija sile projekta določa točno zahtevano vrsto izdelka.

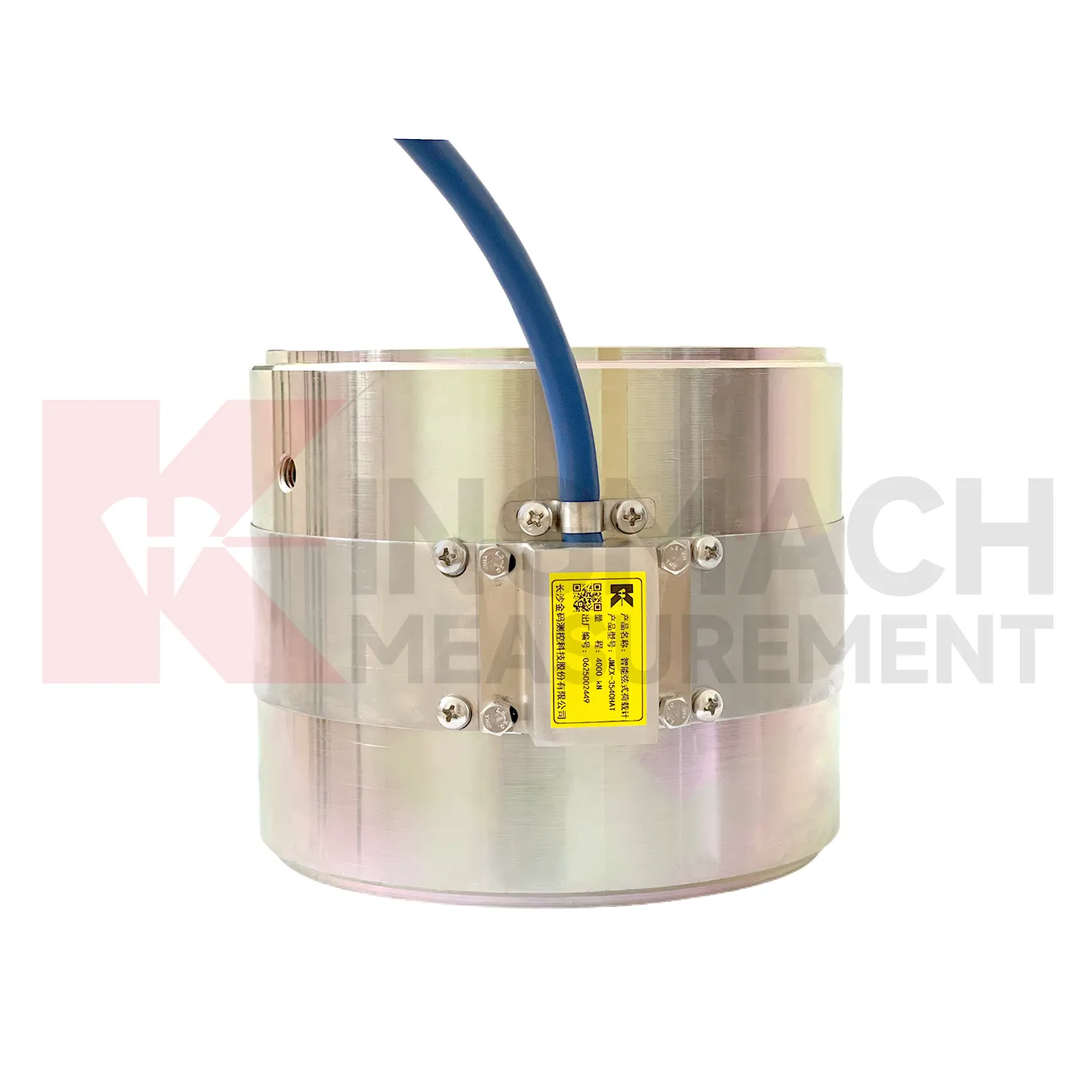

Tip 1 — trdna obremenitvena celica: Strukturni kompresijski vložek

Merilna celica prenaša strukturno obremenitev neposredno in ne samo zaznava.

Pot nalaganja: Sila vstopi v zgornjo nosilno površino senzorja. Sila nato potuje skozi celotno površino prečnega prereza trdnega elastičnega jeklenega telesa. Na koncu sila izstopa skozi spodnjo ležajno ploskev.

Aplikacije: Inženirji to vrsto uporabljajo za spremljanje sedeža ležaja stebra mostu in preskušanje obremenitve pilotov. Pri testiranju s piloti gre celotna preskusna obremenitev v celoti skozi telo celice. Služi tudi za preverjanje sile hidravlične dvigalke v operacijah naknadnega napenjanja in spremljanje začasne kompresije pri delih.

Ključne specifikacije: Zmogljivosti segajo od 1.000 do 10.000 kN s strogo ločljivostjo 0,1 kN v celotnem obsegu. Modeli imajo konfiguracijo s 3 strunami za nižje obsege in konfiguracijo s 6 strunami za višje obsege. Delovna temperatura se giblje od -30°C do +80°C. Enota prenese preobremenitev od 300 do 400 % svoje nazivne zmogljivosti. Vgrajeni HAT čip shranjuje kalibracijske koeficiente, samodejno popravlja temperaturo in shrani 600 zapisov meritev. Senzor ima certifikat GB/T 13606-2007.

Trda meja: Ta celica ima trdno zasnovo brez osrednje izvrtine. Uporabniki ga ne morejo namestiti na nobeno palico ali kabel, ki mora iti skozi senzor. Poskus te prilagoditve ustvari ekscentrično obremenitev, ki razveljavi vse zabeležene meritve.

Tip 2 – votla obremenitvena celica: sidrni monitor s skoznjo palico

Votla tehtalna celica zagotavlja obročasto zasnovo s 50-letno življenjsko dobo.

Pot nalaganja: Senzor ima obročasto ali obročasto telo z osrednjo izvrtino. Palica, vijak ali kita gre skozi to izvrtino, ne da bi se sploh dotaknila notranje stene. Strukturna matica ali sidrna plošča leži neposredno na obročasti površini. Telo obroča se enakomerno stisne po obodu in več strun VW povpreči signal po celotnem obroču.

Aplikacije: Pogoste aplikacije vključujejo nadzor prednapetih sider in skalnih vijakov. Učinkovito meri silo kablov v mostovih in podpornih stenah. Inženirji se nanj zanašajo pri spremljanju sile sidra za jez in hidroelektrarne. Idealen je za naknadno spremljanje obstoječih struktur, ker ne zahteva razstavljanja konstrukcijskega elementa.

Ključne specifikacije: Standardne zmogljivosti se gibljejo od 500 do 8.000 kN, čeprav modeli po meri ostajajo na voljo. Uporablja merilno konfiguracijo od 3 do 6 strun. Projektirana življenjska doba je 50 let. Ta dolga življenjska doba temelji na večstopenjskem stabilnostno obdelanem elastičnem jeklenem ohišju, ultra-visoko trdnih žicah VW in sidrnem varjenju po mednarodnem standardu. Vgrajeni HAT čip aktivno shrani 800 zapisov meritev. Ima dvojni certifikat po GB/T 13606-2007 in DL/T 269-2022. Slednji je standard za hidrotehniko, ki je strogo obvezen za skladnost projektov jezov in hidroelektrarn.

Trda meja: Obročasta geometrija zahteva skoznjo palico pravilne velikosti. Postavitev votle celice v ploščat kompresijski sklad brez skoznjega člena povzroči neenakomerno napetostno polje in ustvari zelo nezanesljive odčitke.

4. Tip 3 – merilnik obremenitve aksialne sile: merjenje sile kabla in opornika skozi čas

Merilnik aksialne sile zavzema izrazito merilno nišo med polnimi in votlimi celicami.

Pot nalaganja: Senzor se neposredno pritrdi na podolgovat strukturni element ali ga pripne okoli njega. Aktivno meri komponento aksialne sile vzdolž primarne osi elementa. Zasnova namerno izolira aksialno silo od katerega koli upogibnega momenta. Standardna kompresijska celica ne more zagotoviti te kritične izolacijske zmogljivosti.

Aplikacije: Zagotavlja dolgoročno spremljanje sile kabla v visečih mostovih, visečih mostovih in naprednih sistemih za stabilizacijo naklona. Spremlja silo opornikov in vez v podpornih stenah in globokih izkopih. Zaznava tudi sprostitev prednapetosti in prerazporeditev obremenitev v s kabli podprtih strukturah v njihovi življenjski dobi.

Ključne specifikacije: Senzor uporablja zaznavanje vibrirajoče žice v kombinaciji z vgrajenim inteligentnim čipom HAT. Kupci lahko izberejo različice običajnega izhoda VW ali pametnega digitalnega izhoda RS485. Izbira je preprosto odvisna od dolžine kablov in ali spletno mesto uporablja samodejno zbiranje podatkov.

Zakaj je ta vrsta pomembna: V strukturah, podprtih s kabli, progresivna prerazporeditev obremenitve, ki jo povzroči utrujenost kabla ali poslabšanje sidra, ostane nevidna za rutinski vizualni pregled. Merilnik aksialne sile ustvari kvantitativne podatke trenda. Ti podatki inženirjem natančno povedo, kdaj se kabel približa pragu zamenjave leta, preden se na strukturi pojavi kakršna koli vidna napaka.

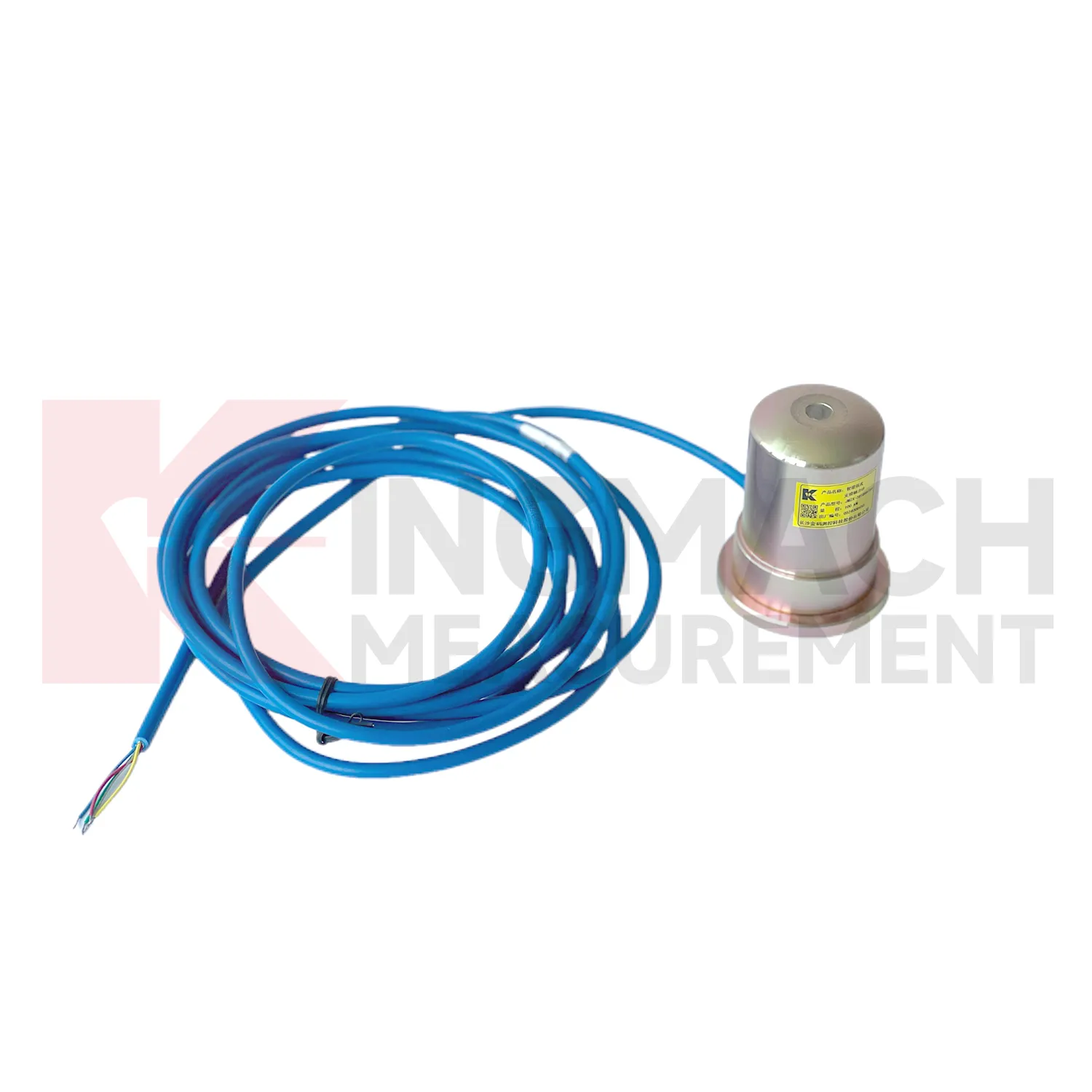

5. Tip 4 – Pametni merilnik osne sile za opaž: Varnost obremenitev v fazi gradnje

Pametni merilnik aksialne sile za opaž služi popolnoma drugačni fazi projekta in profilu uporabnika.

Pot nalaganja: Uporablja enak princip merjenja aksialne sile kot model JMZX-38. Vendar pa so inženirji optimizirali to različico posebej za začasne opažne podpore, podpore in ograje. Skupine na gradbišču vedno znova namestijo in odstranijo senzor, ko gradnja postopoma napreduje skozi različna nadstropja ali odseke.

Aplikacije: Zagotavlja aktivno spremljanje obremenitve betonskega opaža med večjimi vlivanji. Zagotavlja spremljanje sile podpore v globokih izkopih, ki se nahajajo v bližini ranljivih obstoječih struktur. Zagotavlja tudi bistven nadzor mostov in dvignjenih konstrukcij med njihovo gradnjo.

Zakaj je pomembno spremljanje faze gradnje: Porušitve opažev in opažev se uvrščajo med najpogostejše vzroke za smrtno zlom konstrukcije med gradnjo stavbe. Podatki o osni sili v realnem času v podpornih rekvizitih takoj prepoznajo nevarno prerazporeditev obremenitve. Ta nevarna prerazporeditev pogosto izhaja iz neenakomerne postavitve betona, sosednjih težkih bremen žerjava ali nenadnega posedanja podlage. Senzor zazna te anomalije precej preden struktura doseže prag katastrofalne okvare.

Ključna prednost: Proizvajalec je ta senzor namensko zasnoval za neverjetno hitre cikle namestitve in izjemno robustno rokovanje na aktivnih gradbiščih. Pametni izhod HAT varno omogoča prikaz v realnem času neposredno na lokaciji, ne da bi potreboval namenski sistem za zapisovanje podatkov.

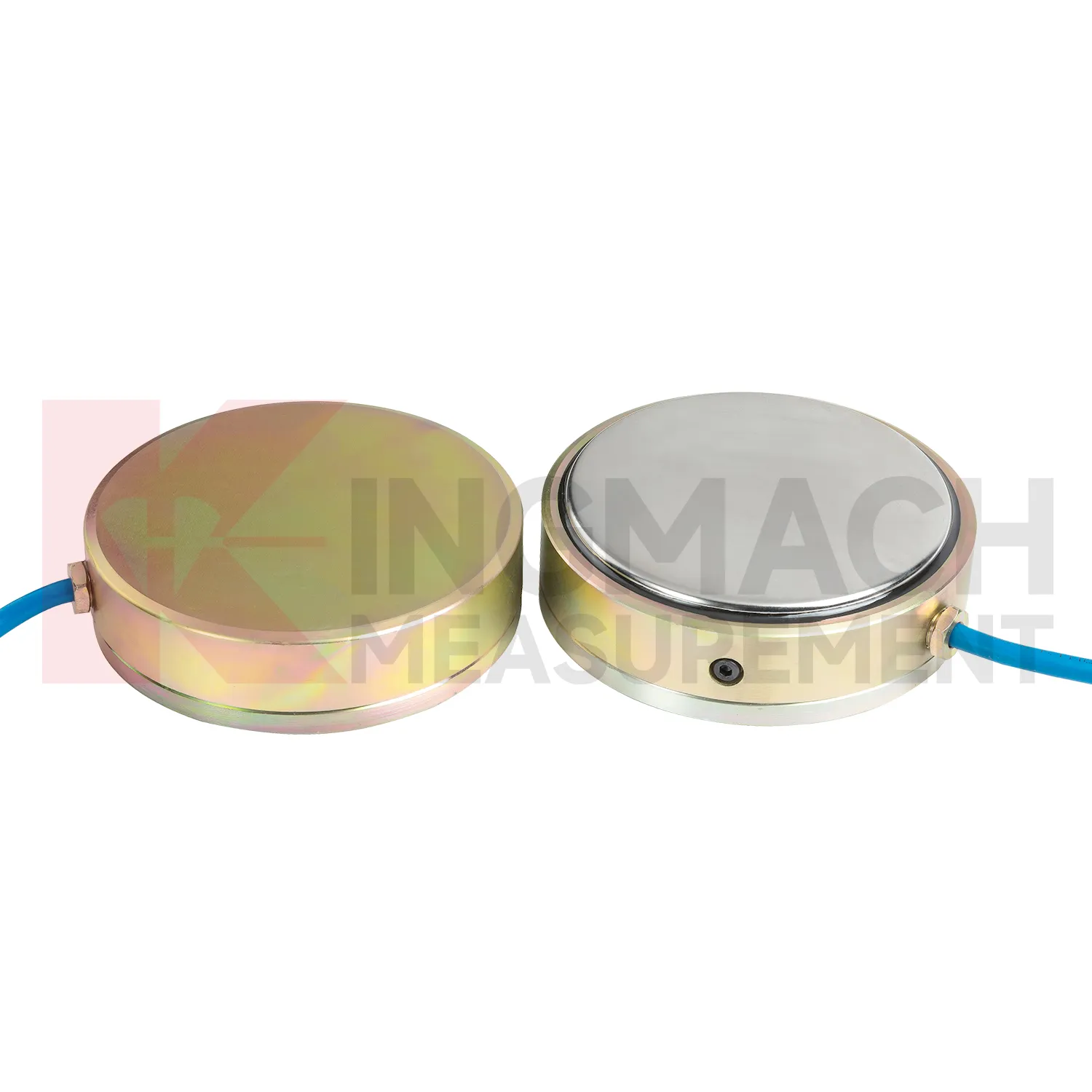

6. Tip 5 – Celica za zemeljski tlak: Merjenje porazdeljene kontaktne napetosti tal

Zemeljske tlačne celice rešujejo zapleten merilni problem, ki ga ne more rešiti nobena druga vrsta senzorja.

Problem merjenja: Tla povzročajo porazdeljeno kontaktno napetost po široki površini, namesto da bi delovala kot posamezna točkovna obremenitev. Običajna tehtalna celica, nameščena na eno samo točko, odčita samo visoko lokalizirano napetost točno na tej točki. Ta lokalni odčitek je lahko bistveno višji ali nižji od prave povprečne strukturne obremenitve. Zemeljska tlačna celica ima izjemno veliko ravno površino. Ta velika ploskev učinkovito povpreči koncentracije napetosti, ki jih povzročajo velike razlike v velikosti delcev, neenakomernost zbijanja in naključno združevanje agregatov.

Dve varianti:

JMZX-50XXAT služi kot standardni model. Aktivno nadzoruje podporne zidove, podzemne objekte, obloge predorov, nasipe in temeljne plošče. Natančno meri, kako zemlja ali polnilni material obremenjuje konstrukcijo skozi celotno življenjsko dobo spremljanja.

JMZX-51XXAT služi kot velik model, zasnovan za aplikacije z visoko obremenitvijo. Inženirji uporabljajo ta model v večjih nasipih jezov, kesonih velikega premera in močno obremenjenih območjih strukturnega polnjenja. V teh ekstremnih okoljih bi čelna površina standardne celice bistveno premalo predstavljala resnično porazdelitev napetosti v globini.

Različica pripone Smart ATM: Ta različica vključuje vgrajen čip HAT za popolnoma avtomatizirano korekcijo temperature in zanesljiv digitalni izhod. Ta tehnologija ostaja absolutno bistvena za globoko zakopane celice, ki zahtevajo dolge kable. Prav tako je ključnega pomena na lokacijah, kjer se pojavljajo visoki EMI zaradi težkih črpalk za odvodnjavanje ali aktivne opreme za izkopavanje.

Pomembna opomba o namestitvi: Tehniki morajo ploskev celice izrecno usmeriti pravokotno na primarno glavno smer napetosti. Celica, nameščena pod nepravilnim kotom, meri nepomembno komponento napetosti in ne specifične napetosti, ki jo je načrtovalec nameraval spremljati. Ta napaka ostaja ena najpogostejših napak pri napačni uporabi tlačnih celic na terenu.

7. Vrste 6 – Spremljanje tlaka tekočine: Piezometer in merilniki nivoja vode

Vodni in porni tlak delujeta kot fizični sili na enoto površine. Njihovo merjenje je v bistvu meritev merilnih celic, ki se uporablja neposredno na tekočem mediju. Ta proces temelji na identičnem fizikalnem principu, vendar uporablja drugačen elastični element in jasno geometrijo zaznavanja.

Podvrsta A – pametni vibracijski žični piezometer (JMZX-55XXHAT): Ta instrument meri tlak vode v porah in dinamično višino podzemne vode v vrtinah in dvižnih ceveh z uporabo preverjenega zaznavanja VW. Inženirji so ga zasnovali za trajno vgrajeno namestitev globoko v geotehničnih formacijah, kot so temelji jezov, nasipi, pobočja in tuneli. Ima vgrajen čip HAT skupaj s samodejno temperaturno kompenzacijo in digitalnim izhodom RS485. To je absolutna primarna izbira, ko bodo ekipe zakopale ali zalile senzor za stalno na mestu za spremljanje več let ali celo desetletij. Naraščajoči porni tlak pogosto deluje kot najzgodnejši merljivi predhodnik katastrofalne nestabilnosti pobočij ali porušitve temeljev jezu. To kritično opozorilo se prikaže v podatkih dni ali tednov, preden pride do kakršne koli vidne deformacije površine.

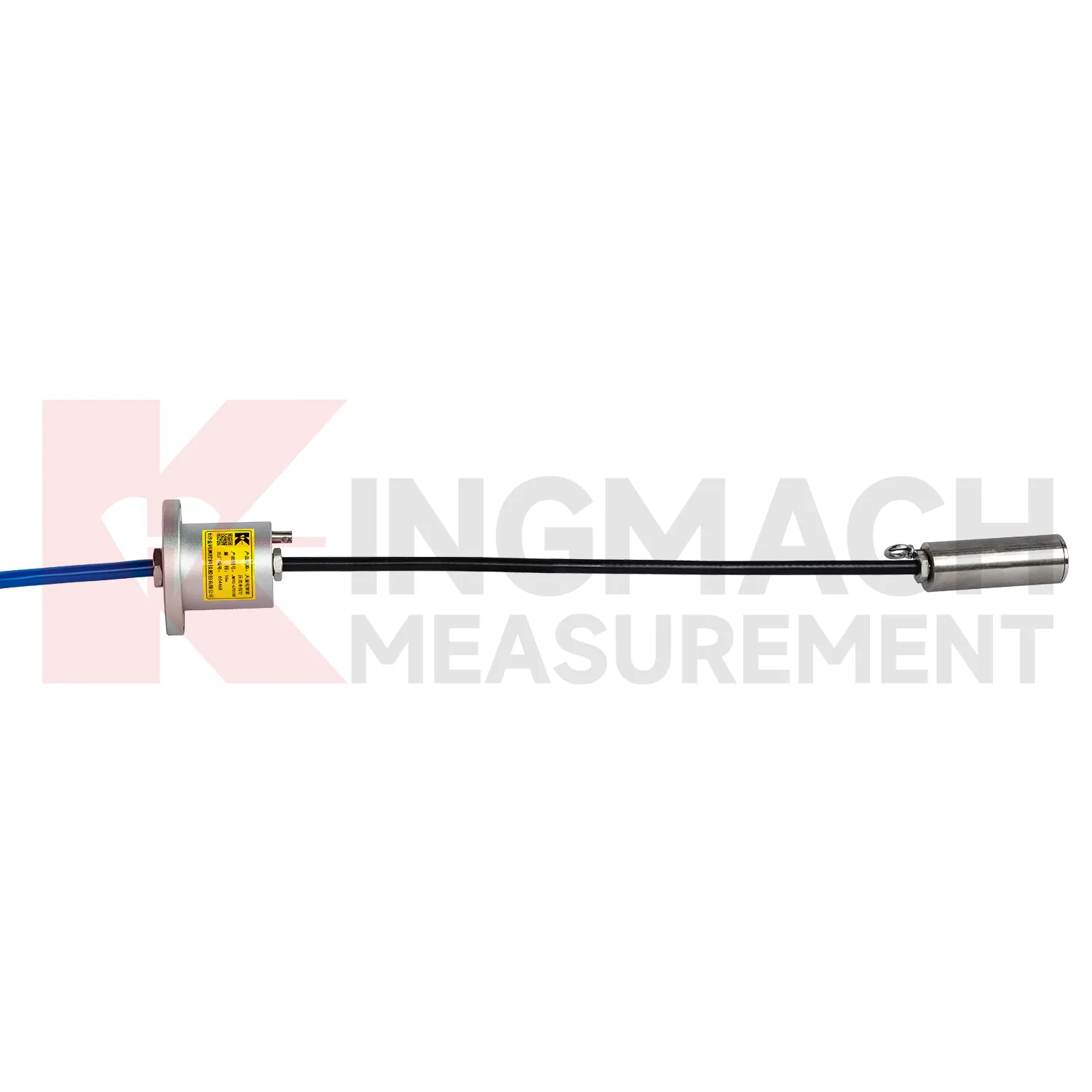

Podtip B – Pametni merilnik nivoja vode v diferenčnem tlaku širokega dosega (JMYC-67XXAD): Ta visoko specializiran senzor meri tlak globokega pronicanja in natančno raven vode. Ekipe ga namestijo v vnaprej nameščene piezometrske cevi, odvode cevi za razbremenitev tlaka in izvrtine za mehke temelje. Uporablja napredno tehnologijo diferenčnega tlaka v kombinaciji z ventiliranim kablom. Njegove kompaktne mere φ24 mm × 71,5 mm zagotavljajo, da je dovolj majhen, da ga lahko gladko spustite v katero koli standardno opazovalno cev. Zagotavlja izjemno ločljivost 0,1 mm in oceno natančnosti 0,2 % FS. Deluje na digitalnem izhodu RS485 (DC 9–24 V) in deluje v temperaturnem območju od −20°C do +80°C. Inženirji izberejo ta model, ko namestitev strogo zahteva submilimetrsko ločljivost nivoja vode v cevi in ​​mesto že ima žično napajanje poleg podatkovne infrastrukture RS485.

Podtip C – Integriran merilnik nivoja vode v diferenčnem tlaku širokega razpona s 4G (JMYC-67XXAWL): Ta model predstavlja najboljšo različico avtonomne uporabe na terenu. Brezhibno integrira 4G brezžično DTU, visoko zmogljivo litijevo baterijo za enkratno uporabo 3,6 V/38 Ah in namenski zaslon mobilne aplikacije v izjemno kompaktno enoto 85 mm × 85 mm × 106 mm. Zagotavlja zanesljivo ločljivost 1 mm in strogo natančnost ±0,1 % FS. Ima uradni certifikat po standardih GB/T 11828.2-2022. Življenjska doba baterije se agresivno razteza od 5 mesecev pri hitrih 20-minutnih intervalih do več kot 3 let pri 6-urnih intervalih. Je popolna izbira za nenadzorovane postaje za hidrološko spremljanje, daljinski nadzor rezervoarjev in obsežna omrežja za opazovanje površinske/podzemne vode, kjer tradicionalna električna in kabelska infrastruktura ostajata popolnoma nedostopni.

Tabela odločitev o izbiri izdelka

Pri večjih varnostnih programih jezov inženirske ekipe rutinsko uporabljajo vse tri vrste tlaka tekočine hkrati. Piezometre VW postavijo globoko v zaveso za injektiranje temeljev. Varno namestijo merilnike nivoja vode RS485 v piezometrske cevi revizijske galerije. Nazadnje, 4G merilnike nivoja vode namestijo natančno na merilne postaje površinskega rezervoarja. Vsak poseben senzor služi zelo specifični merilni točki znotraj istega celovitega omrežja za nadzor varnosti.

8. Konvencionalni v primerjavi s pametnim klobukom: odločitev za vsako vrsto

Vsak prej omenjeni tip, ki temelji na VW, je na voljo v običajnih in naprednih različicah pametnega HAT.

Običajni izhod VW proizvaja neobdelani frekvenčni signal. Ta neobdelani signal absolutno zahteva zunanjo enoto za branje ali namenski zapisovalnik podatkov za natančno pretvorbo frekvence v uporabne inženirske enote. Ponuja najnižje začetne stroške na enoto in se ponaša z dokazano zanesljivostjo, uveljavljeno v več desetletjih. Predstavlja pravo izbiro za majhno število senzorjev, kratke kable in starejša mesta, ki že imajo obstoječo infrastrukturo za odčitavanje VW.

Izhod Smart HAT uporablja vgrajeni čip, ki zagotavlja popolnoma umerjene digitalne vrednosti RS485 neposredno uporabniku. To odpravlja kakršno koli potrebo po vmesnem prilagajanju signala. Temperaturna kompenzacija se izvede samodejno. Vgrajeni pomnilnik učinkovito shrani kritične podatke v medpomnilnik, če se povezava z glavnim beležnikom prekine ali prekine. Je prava izbira za velike senzorske nize, ki presegajo 20 instrumentov. Če za primer vzamemo projekt s 50 senzorji v 10 letih, lahko rešitev Smart HAT v primerjavi s tradicionalnim samostojnim sistemom doseže približno 30–40 % prihrankov pri napeljavi kablov in kanalih za zapisovanje podatkov, zmanjša stroške vzdrževanja na kraju samem in potne stroške za približno 50 % ter zniža skupne stroške življenjskega cikla za 20–25 %. To je potrebno za dolge kable, daljše od 100 metrov, in visoko avtomatizirana mesta, kjer bi močni EMI iz gradbene opreme hitro poslabšali standardne analogne analogne naprave. VW signali.

Merilniki nivoja vode v diferenčnem tlaku v seriji JMYC so sami po sebi pametni. Za te specializirane instrumente ne obstaja nobena običajna različica. JMYC-67XXAD daje standardne izhode RS485 za žične avtomatizirane sisteme. JMYC-67XXAWL oddaja zanesljiv 4G za popolnoma brezžično nenadzorovano uvajanje. Izbira med njima je strogo odvisna od infrastrukture mesta in ne od zmogljivosti osrednjega senzorja.

Medtem ko pametni senzorji vnaprej stanejo več na enoto, drastično zmanjšajo skupne stroške lastništva. Minimizirajo potrebno število kanalov zapisovalnika podatkov, poenostavijo zapleteno ožičenje in agresivno zmanjšajo pogostost vzdrževalnih obiskov. V standardnem sistemu za spremljanje jezu s 50 senzorji dolgoročni prihranek stroškov življenjskega cikla v 10-letnem programu običajno znatno preseže začetno vnaprejšnjo premijo.

Pravo vrsto določa sila, ne katalog

Vsak od devetih različnih izdelkov v tej obsežni ponudbi obstaja, ker v resničnih inženirskih projektih obstaja zelo specifična konfiguracija sile. Pravilna vrsta ni nikoli zgolj prednost izdelka; ostaja absolutna geometrijska nujnost. Resni programi strukturnega spremljanja rutinsko uporabljajo tri do pet različnih tipov hkrati. Popolna strukturna varnostna slika sama po sebi zahteva več merilnih parametrov, ne le več podvojenih senzorjev popolnoma istega tipa.
