Kingmach senzorji nivoja vode za nadzor jezov

Zakaj je spremljanje nivoja vode pomembno za varnost jezov

Vodostaj je ena od operativnih spremenljivk za načrtovanje rezervoarjev, nadzor poplav, pregled pronicanja in odločitve o opozorilih. Lahko opiše hidravlično obremenitev konstrukcije, pokaže, ali se razbremenilna cev obnaša v skladu s pričakovanji, in pomaga pri razlagi sprememb podzemne vode ali notranjega tlaka, ko se bere z drugimi instrumenti.

Koristen rezultat je primerljiva časovna vrsta in ne izolirano število. Inženirji lahko primerjajo padavine, spremembo rezervoarja, odziv drenaže in notranje razmere skozi čas, ko se datum, interval vzorčenja in zgodovina vzdrževanja ohranijo z merilnimi podatki. To je osnova za odločitev, ali je spremembo treba raziskati ali je skladna z običajnim odzivom spletnega mesta.

Glavne vrste senzorjev nivoja vode za nadzor jezov

Senzor se mora ujemati z merilno točko. Potopljeni senzor tlaka se lahko prilega vgrajeni opazovalni cevi ali cevi za razbremenitev tlaka, medtem ko lahko radar ali ultrazvočno merjenje prepreči stik z odprto vodno površino. Plavajoči sistemi, mehurčki in ročni merilniki so še vedno pomembni, če so praktični zaradi pogojev na lokaciji ali metode validacije.

Ročni merilniki osebja si zaslužijo mesto v načrtu spremljanja. Zagotavljajo vidno referenco brez napajanja za zagon, redne preglede in preiskave po dogodku. Določite datum, varno dostopno pot, interval inšpekcijskih pregledov in format zapisa s časovnim žigom, tako da lahko ti odčitki potrdijo digitalni tok podatkov, namesto da ga zmedejo.

Kako delujejo senzorji nivoja vode pri diferenčnem tlaku

Hidrostatični senzor pretvori vodni tlak na točki zaznavanja v vrednost nivoja. Ko se vodni stolpec nad senzorjem poveča, se tlak poveča. Za potopljeno diafragmo je razmerje mogoče izraziti kot Delta P = rho gh, tako da je navedena raven odvisna od gostote tekočine, višine senzorja in stabilne atmosferske reference.

Za uporabo na prostem lahko prezračevalni kabel ali notranja zračna cev referira meritev na atmosferski tlak. To zmanjša tveganje, da bi barometrične spremembe obravnavali kot dogodek nivoja vode. Ne odpravlja potrebe po disciplini na terenu: zabeležite nadmorsko višino senzorja in referenčno referenčno točko ob zagonu, vzdržujte prezračevalno pot suho in odprto ter primerjajte stabilen odčitek z merilno ali ročno referenco.

Ta merilna metoda je primerna za številne jezove in hidrološke točke, vendar je ne bi smeli izbrati samo na podlagi oznake. Kupec mora preveriti geometrijo cevi, pričakovano višino, tveganje usedlin, traso kabla, vzdrževalni dostop in arhitekturo podatkov, preden potrdi pristop, ki temelji na tlaku.

Natančnost, ločljivost in obseg: kaj naj kupci primerjajo

Ločljivost je najmanjši korak, ki ga naprava lahko zazna ali prikaže. Natančnost opisuje, kako blizu je sporočena vrednost dejanski vrednosti pod določenimi pogoji. Natančen prirast prikaza sam po sebi ne zagotavlja, da je opozorilni prag ali dolgoročni trend zanesljiv; pomembni so tudi odmik namestitve, temperaturni odziv, kalibracija in stabilnost referenčne točke.

Izberite razpon glede na največji verodostojni vodni stolpec, ne samo na normalno delovno raven. Preglejte nivo poplave, višino cevi, pričakovana odstopanja tlaka in posledice preobremenitve. RFQ mora navesti tudi inženirski namen odčitka, ker se lahko merila sprejemljivosti za poročanje o rezervoarju, spremljanje trenda in odziv na alarm razlikujejo.

JMYC-67XXAWL in JMYC-67XXAD: izbira podatkovne arhitekture

Za oddaljene rezervoarje, hidrologijo ali nenadzorovane jezove, Kingmach JMYC-67XXAWL združuje senzor diferenčnega tlaka, vgrajen 4G DTU in notranjo baterijo. Njegovi 10 m, 20 m in 30 m modeli lahko poenostavijo namestitev, kjer je težko zagotoviti zaščiteno kabelsko pot in lokalno napajanje. Njegova primernost je še vedno odvisna od celične pokritosti, načrtovanega intervala vzorčenja, dostopa do namestitve in realističnega servisnega načrta baterije.

Kingmach JMYC-67XXAD ubere pot žične integracije. Njegov vmesnik RS485 in zahteva po napajanju DC 9–24 V sta primerna, če so že zasnovani zapisovalnik, napajalnik, zaščitena kabelska pot in arhitektura za pridobivanje podatkov. Njegove različice 10 m, 20 m in 30 m je treba izbrati glede na največji pričakovani pad in ne samo glede na običajno gladino vode.

Razlika v specifikacijah bi morala voditi inženirsko odločitev. Model AWL poroča o 1 mm ločljivosti in +/-0,1 % FS natančnosti z baterijskim prenosom 4G; model AD poroča o ločljivosti 0,1 mm in 0,2 % natančnosti FS z integracijo RS485. Primerjajte te številke s celotno merilno verigo, vključno z ničelno kontrolo, napako pri namestitvi, namenom alarma in omejitvami vzdrževanja, namesto da izberete eno številko.

Faktorji namestitve, ki vplivajo na dejansko natančnost

Pravilno določen senzor lahko še vedno daje slabe podatke o projektu, če je namestitev šibka. Uporabite stabilno pritrditev, dokumentirano navpično referenco, zaščiteno napeljavo kabla, čist dostop do cevi in ​​zabeleženo ničlo ali odmik. V razbremenilni cevi ali vgrajeni cevi za merjenje nivoja vode dokumentirajte razporeditev vzmetenja in položaj senzorja, da bodo lahko prihodnji operaterji razlagali spremembe po vzdrževanju ali zamenjavi.

Sediment, biološko obraščanje, turbulenca, ujeti zrak, napetost kabla, izpostavljenost streli in vodni udar lahko vplivajo na meritev. Instalacije tlačnih senzorjev potrebujejo suhe, odprte prezračevalne poti. Postaje, ki delujejo na baterije, potrebujejo ponovne poskuse komunikacije in urnik vzorčenja glede na življenjsko dobo. Omrežja RS485 potrebujejo definiran načrt za zaščito, ozemljitev, prenapetostno zaščito in preverjanja zagona.

Potek dela za spremljanje jezu in preverjene povezave do aplikacij

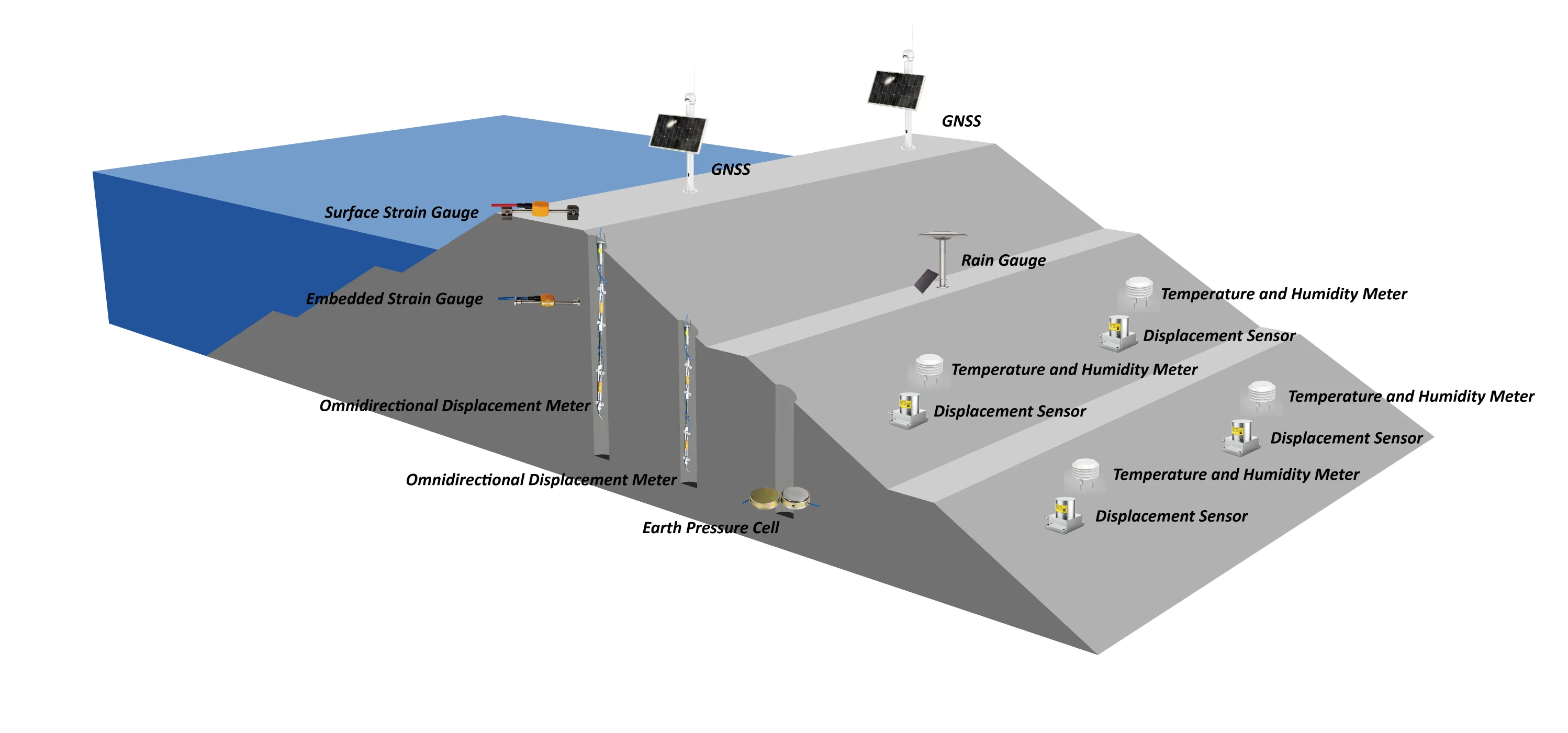

Sistem za spremljanje jezu običajno združuje več kot en izhod senzorja. Kanal nivoja vode postane bolj uporaben, ko se pregleda z zapisi o pronicanju, posedanju, premikih, nagibu, padavinah in operativnih zapisih. Kingmacha rešitev za spremljanje jezu opisuje ta sistemski pristop prek strukturnih, pronicajočih, hidroloških, okoljskih in obremenitvenih opazovanj.

Za podatkovno pot določite, kje se podatki zbirajo, prenašajo, pregledujejo in hranijo, preden izberete senzor. Oddaljena točka lahko zahteva integrirano napravo 4G; žično mesto lahko zahteva načrt kanalov, zapisovalnik podatkov, zaščitne kable in platformo za pregled. Na voljo odčitki in zapisovalniki podatkov in programska oprema za spremljanje zagotoviti ustrezne notranje referenčne točke za razpravo o RFQ.

Temu članku ni bil dodan noben primer delovanja jezu, ki bi bil specifičen za posamezno lokacijo, ker priloženi material ne preverja enega za ta dva modela nivoja vode. Projektna poizvedba bi morala namesto tega zagotoviti risbo mesta, namen meritev, seznam instrumentov in merila sprejemljivosti, tako da je mogoče konfiguracijo pregledati glede na dejansko namestitev.

Kontrolni seznam za izbiro za ekipe za nabavo in inženiring

Merilna točka

• Določite, ali je točka površina rezervoarja, vgrajena cev, izhod cevi za razbremenitev tlaka, vrtina za podtalnico, umirjevalni vodnjak ali hidrološka postaja.
• Potrdite največjo verodostojno višino, referenčno višino, omejitve dostopa in zahtevano območje.

Tehnični sistem

• Nastavite natančnost in cilj poročanja za pregled trendov, upravljanje alarmov ali operativno poročanje.
• Izberite delovanje baterije 4G za oddaljene točke ali RS485 za žično zajemno omrežje.
• Določite montažo, geometrijo cevi, napeljavo kablov, zaščito pred zračniki, ozemljitev, prenapetostno zaščito in metodo validacije.

Komerciala in dostava

• Zahtevajte podatkovni list, dokumentacijo o umerjanju, shemo ožičenja, navodila za namestitev, podrobnosti o IP, podrobnosti pakiranja, potrditev dobavne roke in pogoje garancije.

Vzdrževanje in prevzem

• Določite intervale pregledov in čiščenja, dostop za zamenjavo baterije, kjer je to primerno, preglede prezračevalnikov, preglede zapisovalnikov in primerjavo z ročno ali pregledano referenco.

Pogoste napake pri nakupu

Primerjava samo ločljivosti je pogosta napaka. 0,1 mm korak prikaza je lahko koristen, vendar je sprejemljivost odvisna tudi od natančnosti polne lestvice, geometrije namestitve, temperaturnega obnašanja, pogojev umerjanja in stabilnosti reference. Najprej nastavite zahtevano toleranco odločitve, nato pa primerjajte celoten instrument in načrt namestitve.

Za komunikacijo se pogosto odločimo prepozno. Naprava 4G z nizko porabo energije lahko zmanjša delo na terenu na oddaljeni točki, vendar potrebuje pokritost in načrt servisiranja baterije. Žično napravo RS485 je morda lažje vzdrževati v dokončanem zajemnem omrežju, vendar le, če so napajanje, zaščita kablov, ozemljitev in nadzor prenapetosti že vključeni.

Neupoštevanje vzdrževanja prezračevalnih odprtin ustvarja še eno tveganje, ki se mu je mogoče izogniti. Prezračevana referenca lahko zmanjša barometrično napako, vendar lahko kondenzacija, blokada ali vdor vode ogrozi odčitke. Dodajte ročna referenčna preverjanja po namestitvi, poplavi, gradbeni dejavnosti in zamenjavi senzorja, da bo zapis podatkov ostal upravičen.
