Varnostna opozorila za jez v realnem času s senzorji za nivo vode diferenčnega tlaka

Lastniki jezov potrebujejo zgodnejšo vpogled v premike nivoja, spremembe tlaka pronicanja in prelome trendov, ki se pojavijo, preden se obratovalna težava spremeni v varnostni dogodek. Senzorji nivoja vode v diferenčnem tlaku so uporabni, ker spremljajo te spremembe na vgrajenih, mokrih in težko dostopnih točkah spremljanja.

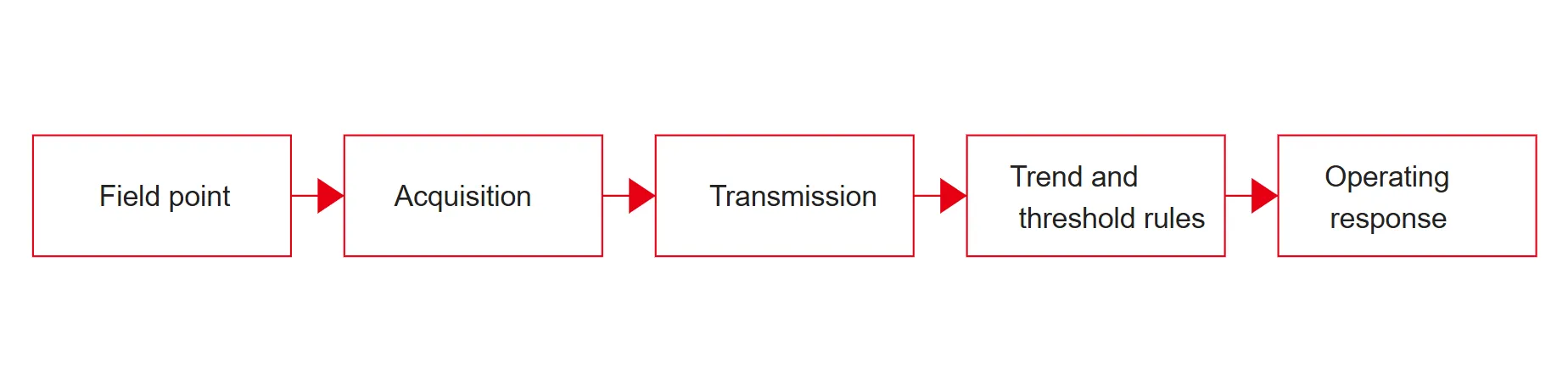

V delujočem delovnem toku opozarjanja je senzor le prva povezava. Odčitek mora ostati stabilen v pogojih na terenu, se mora čisto premakniti v zajemno plast in doseči programsko opremo, ki jo lahko primerja s pragovi, pravili stopnje spremembe in bližnjimi instrumenti. To je tisto, kar redno preverjanje spremeni v varnostna opozorila za jez v realnem času.

Za oceno na strani kupca pravo vprašanje ni, ali lahko senzor odčitava nivo vode ločeno. Pravo vprašanje je, ali lahko podpira zanesljiva opozorila po vgrajenih ceveh, drenažnih točkah, nenadzorovanih postajah in dolgih servisnih intervalih, ne da bi pri tem ustvaril dodatno negotovost za ekipo za spremljanje.

Za upravljavce jezov je najbolj uporabno opozorilo le redko ena visoka vrednost. To je signal nivoja ali pronicanja, ki izstopa iz običajnega razmerja z delovanjem rezervoarja, padavinami, drenažo ali strukturnim gibanjem.

Zakaj so signali nivoja vode pomembni pri varnostnih programih jezov

Načrt spremljanja jezu običajno spremlja več kot le višino rezervoarja. Operaterji spremljajo tudi tlak pronicanja, gibanje freatske črte, obnašanje drenaže, nivo navzdol in način, kako se ti odčitki premikajo skupaj s podatki o premikih, širini razpoke ali napetosti. Posamezna vrednost je lahko videti normalna, medtem ko njen trend glede na padavine, pretok ali dvig tlaka govori drugačno zgodbo.

Zato logika opozarjanja potrebuje kontekst. Naraščajoči odčitek znotraj cevi za nivo vode temelja lahko kaže na to, da postaja pronicanje bolj aktivno. Sprememba na cevi za razbremenitev tlaka lahko pomeni, da se spreminjajo drenažni pogoji. Dvig gladine v rezervoarju med običajnim delovanjem je lahko sprejemljiv, vendar si enak dvig v kombinaciji z nenavadnim gibanjem notranjega tlaka zasluži pozornost.

Zanesljiv program spremljanja jezov obravnava nivo vode, pronicanje, deformacijo in spremljanje okolja kot povezane kazalnike. To se ujema s tem, kako izkušeni operaterji razumejo tveganje v praksi: opozorilna vrednost izhaja iz korelacije, ne iz enega instrumenta, ki deluje sam.

Kako senzorji diferenčnega tlaka pretvorijo višino vode v uporabne podatke

Instrumenti za nivo vode z diferenčnim tlakom določajo višino tekočine iz tlaka. Na terenu senzor pretvori vodno višino, ki deluje na merilni element, v digitalno vrednost nivoja. Ko namestitev uporablja prezračevalni kabel, povezan z atmosfero, lahko odčitek zmanjša barometrične motnje in se hitreje odzove na dejansko gibanje nivoja vode.

Ta logika delovanja se dobro ujema z delom jezu, ker je veliko točk za spremljanje ozkih, vgrajenih, mokrih in težko dostopnih. Namesto da bi se zanašal na pogosto ročno sondiranje, lahko instrument ostane na mestu in poroča iz notranjosti vodne cevi, na drenažnem iztoku ali znotraj hidrološkega opazovalnega mesta.

Za arhitekturo žičnega spremljanja, Kingmach's JMYC-67XXAD serija je nameščena za globoko pronicanje, opazovanje nivoja vode v rezervoarjih in jezu, spremljanje podzemne vode in vgrajeno namestitev cevi. Njegov izhod RS485, zaščita IP68, ločljivost 0,1 mm in natančnost 0,2 % FS so vrste podrobnosti, ki jih lahko kupci uporabijo, ko zaslon prilegajo obstoječemu hrbtenici pridobivanja.

Od česa so pravzaprav odvisna opozorila o jezu v realnem času

Opozorila ne ustvari sam senzor. Odvisno je od zasnove praga, zanesljivosti pridobivanja, stabilnosti komunikacije in primerjave z bližnjimi instrumenti. V praksi ekipe pogosto uporabljajo tri ravni pravil: absolutne pragove alarma, pragove stopnje spremembe in korelacijske preglede glede na podatke o padavinah, delovanju rezervoarja, pronicanju ali deformacijah.

Na primer, sprejemljivo je lahko povečanje nivoja rezervoarja med načrtovanim delovnim oknom. Hiter notranji dvig nivoja vode v vgrajeni opazovalni cevi, zlasti če je povezan z nenormalnim pretokom pronicanja ali dviga tlaka, zahteva drugačen odziv. Boljša pravila zmanjšajo možnost, da posadke izgubljajo čas z lažnimi alarmi, medtem ko še vedno pogrešajo razvijajoči se vzorec.

Tu je pomemben tudi preostali del sistema. Kingmachov nabor izdelkov, usmerjenih v jez, vključuje Zajemni modul JMZX-XXGH in platformo programske opreme za spremljanje, ki je pomembna, ker je kakovost opozoril odvisna od tega, kako se senzor, zapisovalnik, prenosna plast in vizualizacijski sklad med neprekinjeno uporabo obnašajo skupaj.

Pogledi platforme za pregled in nadzor alarma

Kadar merilniki nivoja vode v diferenčnem tlaku ustrezajo mešanici instrumentov za jez

Naprave za nivo vode z diferenčnim tlakom so najmočnejše, ko je naloga stalno opazovanje nivoja v ceveh, hidroloških točkah ali lokacijah za spremljanje, povezanih s pronicanjem, kjer je pomemben stabilen digitalni izhod. Običajno so del širše mešanice instrumentov in ne samostojen odgovor.

Praktična postavitev jezu lahko združuje merilnik nivoja diferenčnega tlaka za gibanje vodne višine, vibrirajoči žični piezometer za obnašanje pornega tlaka, senzorje premika za strukturno premikanje in plast programske opreme, ki povezuje podatke z opozorilnimi pragovi. Če ima spletno mesto oddaljene točke brez priročnega napajanja ali kablov, lahko integrirani brezžični model zmanjša delo na terenu in poenostavi uvajanje.

Za nenadzorovane rezervoarje ali rečne točke, JMYC-67XXAWL integrirani model združuje 4G DTU in notranjo baterijo v enem paketu. To lahko naredi načrtovanje vzdrževanja čistejše, če projekt potrebuje manj ločenih komponent na terenu.

Kako primerjati žične in integrirane modele diferenčnega tlaka

Najhitrejši način za primerjavo možnosti je, da pogledate mimo obsega naslovov in povežete vsak model z arhitekturo spremljanja. Žični instrument RS485 je lahko boljši, če ima jez že omarice, zmogljivost zapisovalnika in stabilno komunikacijsko hrbtenico. Integrirana enota 4G lahko skrajša čas namestitve na porazdeljenih točkah, kjer bi kopanje jarkov in napeljava električne energije upočasnila projekt.

Pri pregledu javnih naročil mora primerjava ostati vezana na način delovanja. V seriji Kingmach linija JMYC-67XXAD ustreza žični integraciji RS485 in spremljanju natančne ločljivosti, medtem ko linija JMYC-67XXAWL preusmerja razpravo k vgrajeni komunikaciji 4G, notranjemu litijevemu napajanju in življenjski dobi baterije, ki se spreminja z intervalom vzorčenja. Te razlike vplivajo na načrtovanje vzdrževanja, rezervno strategijo in zasnovo frekvence alarmov.

Podrobnosti namestitve, ki varujejo kakovost opozoril

Številna slaba opozorila so težave pri namestitvi, prikrite kot težave s senzorji. Če je vodna cev zamašena, odzračevalna pot je ogrožena, je slabo ravnanje s kablom ali je referenčno stanje nestabilno, bo podatkovni tok zanemarjal, preden bo kdo posumil na način namestitve.

Za sprejem s strani kupca prosite dobavitelja, da opredeli združljivost velikosti cevi, način obešanja, zaščito kabla z ventilacijo, vodoodporno rokovanje na konektorjih, naslavljanje zapisovalnika in preverjanja zagona za ničelni odmik, ponovljivost in komunikacije. Tako je predaja vezana na vedenje na terenu in ne samo na papirno specifikacijo.

Ko je nadzorna točka oddaljena, mora načrt zagona opredeliti tudi interval vzorčenja, pogostost opozoril, načrtovanje zamenjave baterije in kako platforma označi manjkajoče podatke v primerjavi z neobičajnimi podatki. To so različni dogodki in njihovo mešanje v ravni programske opreme povzroča zmedo med resničnimi dogodki.

Kako inženirji berejo nenormalne trende, preden postanejo izredni dogodki

Uporaben sistem opozarjanja ne čaka na ekstremno vrednost. Opazuje spremembe v naklonu, trajanju in soglasju med povezanimi kanali. Pri delu z jezovi to pogosto pomeni preverjanje, ali gibanje notranjega nivoja vode normalno sledi delovanju rezervoarja ali se ločuje od njega.
