Senzorji nivoja vode v diferenčnem tlaku za varnost jezov: razloženih 7 inženirskih prednosti

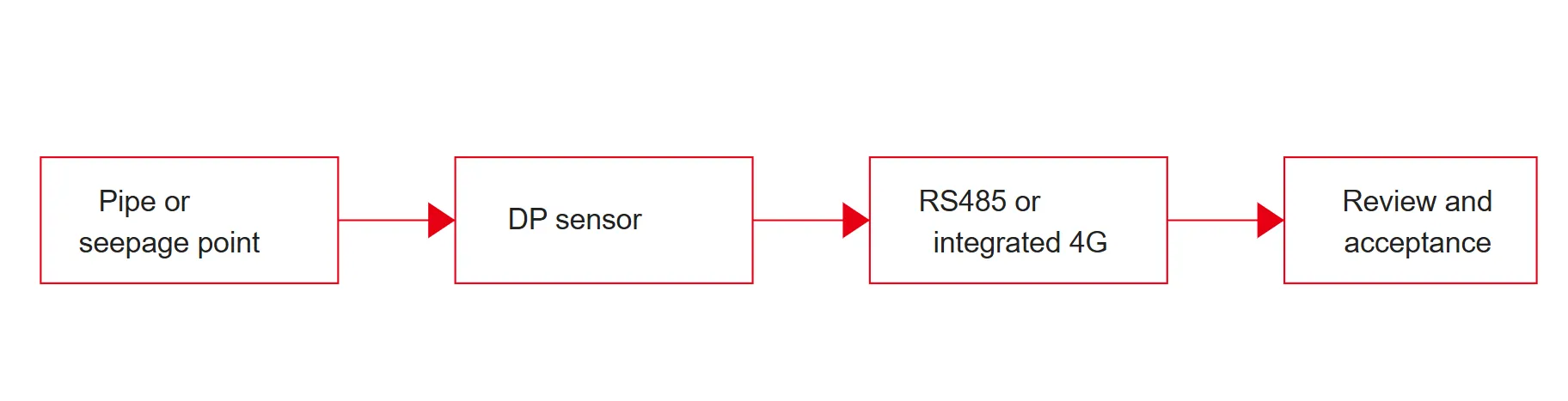

Slika: inženirska prednost je uresničena le, če so točka, senzor, podatkovna pot in postopek pregleda določeni skupaj.

Prednost 2: stabilni podatki o trendu za razlago tlaka pronicanja in nivoja vode

Senzorji diferenčnega tlaka pomagajo ekipam pri jezu brati trende namesto izoliranih vrednosti. To je pomembno, ker pronicanje in obnašanje notranje vode pogosto postaneta smiselna z vztrajnostjo in odnosom, ne z eno dramatično točko. Zmerno povišanje je lahko pomembno, če traja več dni, se odziva prepočasi po črpanju rezervoarja ali se preneha ujemati z obnašanjem drenaže v bližini.

Podatki o stabilnem trendu podpirajo boljšo razlago v treh pogostih situacijah. Prvič, ko bi morala sprememba nivoja rezervoarja povzročiti predvidljiv notranji odziv, vendar ga ne. Drugič, ko se točka spremljanja, povezana s pronicanjem, prepočasi obnovi po padavinah ali spremembi pogojev izpusta. Tretjič, ko se ena točka začne oddaljevati od bližnjih točk, ki se običajno premikajo skupaj. To so vrste vzorcev, ki vodijo k natančnejšemu pregledu, preden se razvije večji problem.

Milimetrska ločljivost nivoja vode v liniji JMYC-67XXAD daje spletnemu mestu natančnejši zapis trenda, s katerim lahko dela, medtem ko 0,2-odstotna natančnost polnega obsega, navedena za ta model, pomaga opredeliti, ali je instrument primeren za spremljanje. Bistvo ni navajanje številk zaradi njih samih. Bistvo je, da fina ločljivost in stabilen izhod izboljšata, kako se majhne, ​​a vztrajne spremembe pregledujejo skozi čas.

Prednost 3: Neposredna podpora za varnostna opozorila in opozorilna pravila v realnem času

Senzor postane veliko bolj uporaben, če podpira opozorilno logiko namesto samo zbiranja odčitkov. Delovni tokovi opozarjanja na jez se običajno zanašajo na tri družine pravil: absolutne pragove, pragove stopnje sprememb in navzkrižno preverjanje s povezanimi kanali spremljanja. Senzorji nivoja vode pri diferenčnem tlaku so v pomoč, ker je njihov izhod mogoče prenesti neposredno v to strukturo pravil prek žičnega ali oddaljenega zbiranja podatkov.

To je operativno pomembno. Dvig gladine v rezervoarju med običajnim kontrolnim oknom morda ne zahteva ukrepanja. Hiter notranji dvig točke, povezane s pronicanjem, zlasti če se ne ujema s pričakovanim drenažnim obnašanjem, si lahko zasluži preverjanje na terenu. Uporaben opozorilni sistem potrebuje podatke senzorja pravočasno, v dosledni obliki in na platformi, kjer se lahko pravilo sproži, ne da bi čakali na ročno predajo podatkov.

Kingmachov sklop izdelkov, povezanih z jezovi, vključuje Zajemni modul JMZX-XXGH in a platforma za spremljanje ki podpira centralizirano obdelavo podatkov in konfiguracijo pravil alarma. Za kupca to pomeni, da je mogoče senzor nivoja vode pregledati kot del celotne podatkovne poti: zaznavanje, pridobivanje, prenos, shranjevanje, pregled trendov in dostava opozoril.

Prednost 4: Prilagodljiva uvedba v arhitekturah za ožičeno RS485 in oddaljeno spremljanje 4G

Območja jezov nimajo vsa enakih komunikacijskih pogojev. Nekateri že imajo omare, napajanje in centralno omrežje zapisovalnikov. Drugi potrebujejo oddaljene točke, kjer bi napeljava kabla povečala stroške na terenu ali upočasnila uvajanje. Senzorji nivoja diferenčnega tlaka vode lahko delujejo v obeh ureditvah, ko se model ujema s komunikacijskim načrtom.

V družini JMYC-67 se JMYC-67XXAD ujema z žično arhitekturo RS485, kar je uporabno, ko ima spletno mesto že stabilno hrbtenico za pridobivanje in želi neposredno integracijo v osrednji modul. The JMYC-67XXAWL ubere drugačno pot s kombiniranjem vgrajenega 4G DTU z notranjim napajanjem baterije. To zmanjša ločeno terensko komunikacijsko strojno opremo in lahko pomaga pri nenadzorovanih ali široko porazdeljenih nadzornih točkah.

Ta razlika vpliva bolj kot na čas namestitve. Spremeni načrtovanje vzdrževanja, rezervno strategijo, obravnavo komunikacijskih napak in kako pogosto lahko spletno mesto realno vzorči, ne da bi pri tem povzročilo obremenitev z energijo. Kupec, ki primerja te možnosti, mora pregledati komunikacijsko pot in napajalno pot, preden primerja ceno, ker ti dve odločitvi oblikujeta življenjsko obremenitev nadzorne točke.

Prednost 5: močnejša dolgoročna primernost v mokrih, zakopanih in nenadzorovanih terenskih pogojih

Oprema za spremljanje jezov pogosto živi v zahtevnih pogojih dolgo časa. Vlažna okolja, vkopane točke namestitve in izpostavljenost vremenskim vplivom ustvarjajo stalen pritisk na tesnila, kable, ohišja in priključke. Instrument za merjenje nivoja vode, ki se uporablja v tej nastavitvi, mora ostati čitljiv v teh pogojih, ne le videti dobro ob kratkem pregledu specifikacij.

Tukaj ocena vodotesnosti, zasnova kabla, način namestitve in nizko vzdrževanje postanejo praktični dejavniki nakupa. JMYC-67XXAD in JMYC-67XXAWL sta postavljena z zaščito IP68, integrirani model AWL pa dodaja tudi baterijsko nenadzorovano pot uvajanja z življenjsko dobo baterije, povezano z intervalom vzorčenja. To neposredno vpliva na to, kako pogosto oddaljena točka potrebuje storitev.

Za kupca jezu je treba te podrobnosti pretvoriti v vprašanja o vzdrževanju. Kako pogosto je treba točko obiskati? Kako je zaščitena prezračevalna pot? Kako se manjkajoči podatki ločijo od neobičajnih podatkov? Kako je menjava baterije načrtovana glede na želeno pogostost opozoril? Ta vprašanja so bolj uporabna kot ponavljanje dolgega seznama parametrov brez pomena polja.

Prednost 6: Lažja integracija s piezometri, moduli za zajemanje in programsko opremo za spremljanje jezov

Spremljanje nivoja vode v jezu se redko razlaga samostojno. Pogosto sedi poleg vibrirajočih žičnih piezometrov, instrumentov za pronicanje, senzorjev deformacije in centralizirane programske opreme, ki inženirjem pomaga primerjati odčitke iz različnih delov strukture. Senzorji nivoja vode v diferenčnem tlaku podpirajo ta širši pogled, ko lahko delijo podatkovno pot z drugimi instrumenti v sistemu.

V seriji Kingmach je serija JMYC-67 seveda pregledana poleg Vibracijski žični piezometer JMZX-55XXHAT , modul za pridobivanje JMZX-XXGH in platformo sistema za spremljanje. Ta kombinacija je pomembna, ker daje spletnemu mestu boljše možnosti za branje nivoja vode, pornega tlaka in povezanih kanalov v enem delovnem procesu pregleda, namesto da bi jih razpršilo po nepovezanih orodjih.

Za skupine za nabavo je treba vprašanja o integraciji zapisati neposredno v RFQ. Potrdite komunikacijski format, združljivost zapisovalnika, način naslavljanja, interval vzorčenja, cilj alarma in ali lahko programska oprema primerja točko s sorodnimi kanali. Ti elementi določajo, ali se bo senzor obnašal kot del nadzornega sistema ali bo ostal izoliran vir podatkov.

Prednost 7: Bolj uporabne odločitve kupcev prek merljivih podatkov in jasnih meril RFQ

Ena izmed najbolj praktičnih prednosti senzorja nivoja vode pri diferenčnem tlaku je, da daje kupcu merljiva merila za specifikacijo in sprejemljivost. Namesto široke zahteve za napravo za merjenje nivoja vode lahko projekt definira vrsto točke, obseg, komunikacijsko pot, pogoje napajanja, izpostavljenost okolja, interval beleženja in pričakovan odziv v tehničnem jeziku, ki je povezan z načrtom lokacije.

To vodi do čistejšega RFQ in boljše razprave z dobavitelji. Kupec lahko vpraša, ali je senzor namenjen za vgrajene cevi ali položaje na odprtih vodah, ali je izhod RS485 ali vgrajen 4G, ali se raven zaščite ujema z okoljem na terenu in ali bo odčitek uporabljen samo za pregled trenda ali vezan neposredno na alarme. Vsak odgovor vpliva na pravi model in pravilen pristop uvajanja.

Kako izbrati senzor nivoja diferenčnega tlaka za projekte nadzora jezov

Izbor naj se začne pri točki spremljanja, ne pri katalogu. Določite, ali je točka znotraj vgrajene cevi za nivo vode, izhoda za razbremenitev tlaka, opazovalnega položaja, povezanega s pronicanjem, ali oddaljene hidrološke točke. Nato določite, kako bodo podatki potovali, kako pogosto morajo poročati in kakšno opozorilno pravilo bo uporabljalo branje.

Nato zožite tehnično prileganje. Doseg, ločljivost, natančnost, način komunikacije, napajalna pot, delovna temperatura in raven zaščite so pomembni, vendar le v povezavi z dolžnostmi na lokaciji. Integrirani senzor 4G lahko zmanjša obremenitev na terenu na oddaljeni točki, medtem ko je žični model RS485 morda bolj praktičen na točki, ki je že povezana s centralnim zapisovalnikom.

Na koncu preglejte senzor kot del celotne verige opozoril. Potrdite združljivost pridobitve, integracijo platforme, korake zagona, osnovna preverjanja in odgovornosti za vzdrževanje. Močna izbira senzorja ni samo pravi model. To je model, ki ustreza nadzorni točki, arhitekturi spletnega mesta in alarmnemu procesu, ki ga bo ekipa dejansko uporabljala.

Skupaj načrtujte točko spremljanja, podatkovno pot in pravilo opozorila

Če vaš projekt jezu potrebuje nadzor nivoja diferenčnega tlaka, pred izbiro modela določite vrsto točke, komunikacijsko pot, pogoje napajanja in opozorilno logiko. To olajša primerjavo možnosti serije JMYC-67 in prilagoditev senzorja v širši potek dela za zajemanje in programsko opremo.
