Kako izbrati pravo merilno celico: vodnik za izbiro geotehničnega inženirja

Neusklajena tehtalna celica v projektu spremljanja sidra jezu ne proizvaja samo slabih podatkov – ustvarja varnostno odgovornost. Podatki se kopičijo tiho. Kritična opozorila so zgrešena. Sčasoma se ekipe med projektom soočijo z drago ponovno instrumentacijo. Ta scenarij poudarja ostro realnost v geotehničnem inženirstvu. Merilne celice niso zamenljive komponente. Izbira napačne vrste vodi do ogrožene celovitosti podatkov, zamud pri projektih ali resnih varnostnih tveganj. Morate razumeti, kako izbrati pravo merilno celico za vašo posebno uporabo. Ta članek ponuja praktičen okvir za odločanje za inženirje in ekipe za nabavo, da s popolnim zaupanjem izberejo senzorje za nadzor struktur.

Kaj tehtalna celica dejansko meri (in česa ne)

Vzpostavimo temeljno jasnost. Tehtalna celica pretvori mehansko silo v merljiv električni signal. Ne samo "meri težo". Razlikovati morate med merjenjem sile, merjenjem tlaka in merjenjem premika. Združevanje teh različnih konceptov pogosto vodi do neujemanja instrumentov.

Pri geotehničnem in strukturnem spremljanju je prevladujoča izbira tehtalna celica z vibracijsko žico. Bistveno se razlikuje od tipov merilnikov napetosti, ki jih običajno najdemo v standardnih industrijskih okoljih. Poleg tega industrija zdaj razlikuje med običajnimi in "pametnimi" merilnimi celicami. Pametni senzorji imajo vgrajeno obdelavo signalov, digitalni izhod in zmožnosti več parametrov. Zdaj, ko razumemo njihovo osnovno funkcijo, moramo oceniti delovno okolje.

Faktor odločanja 1: Najprej določite svoje merilno okolje

Preden se odločite za vrsto merilne celice, morate določiti svoje merilno okolje. Ta pristop preoblikuje izbirni postopek in presega splošne primerjave specifikacij.

Okolja v stiku s tlemi in skalami zahtevajo posebne zasnove. Zemeljske tlačne celice potrebujejo ploščato zasnovo z velikimi površinami za povprečno koncentracijo napetosti. Družina zemeljskih tlačnih celic Kingmach (vw & smart type) služi točno temu namenu. Točkovna obremenitvena celica bo dajala sistematično napačne odčitke v polnilnih materialih. Sidrna palica, pilot in okolje po napenjanju narekujejo različne oblike. Votle ali polne tehtalne celice morajo biti natančno poravnane s premerom vijaka ali kabla in velikostjo prednapetosti.

Konstrukcijski opaži in začasna dela zahtevajo robustne senzorje. Merilniki osne sile za opaž, kot je npr pametni opažni merilnik osne sile (VW) JMZX-39XXHAT , zagotavljajo zmogljivosti hitrega branja in robustno toleranco rokovanja. Konteksti vode in diferenčnega tlaka zahtevajo piezometre in merilnike nivoja vode v diferenčnem tlaku. Inženirji jih določijo, ko je "sila" hidrostatična. Ne pozabite, da se industrijska in geotehnična okolja bistveno razlikujejo. Trajnost namestitve, trajanje izpostavljenosti, vibracije in regulativni kontekst se spreminjajo glede na okolje.

5 vprašanj, na katera morate odgovoriti, preden določite

Preden določite model merilne celice, odgovorite na teh 5 vprašanj o okolju:

1. Kateri material obdaja senzor?
2. Je obremenitev dinamična ali statična?
3. Bo senzor izpostavljen potopitvi ali vlagi?
4. Kako dolgo bo trajal program spremljanja?
5. Kakšne so prostorske omejitve za namestitev?

Vrsta okolja		Priporočena vrsta senzorja	Primer modela Kingmach
Geotehnični	Stik tal in polnila (nasipi, podporni zidovi, vkopane konstrukcije)	Ploščata tlačna celica z veliko površino	VW & Smart Type Earth Pressure Cell
	Sidrna palica, pilot in naknadno napenjanje (Sorniki, sidra za tla, prednapeti kabli)	Votla obremenitvena celica	Votla merilna celica JMZX-3XXXHAT
Strukturni	Globoko temeljenje in tunelski jekleni nosilci (Oporne opornice, jeklena rebra, tunelske obloge)	Merilnik aksialne sile / obremenitve (pritrditev s kremplji)	Merilnik aksialne obremenitve (VW & Smart Type) JMZX-38XXHAT
	Konstrukcijski opaži in začasna dela (Betonski vlitki, opeke, podporni okvirji)	Merilnik osne sile za opaž	Pametni merilnik osne sile za opaž (VW) JMZX-39XXHAT

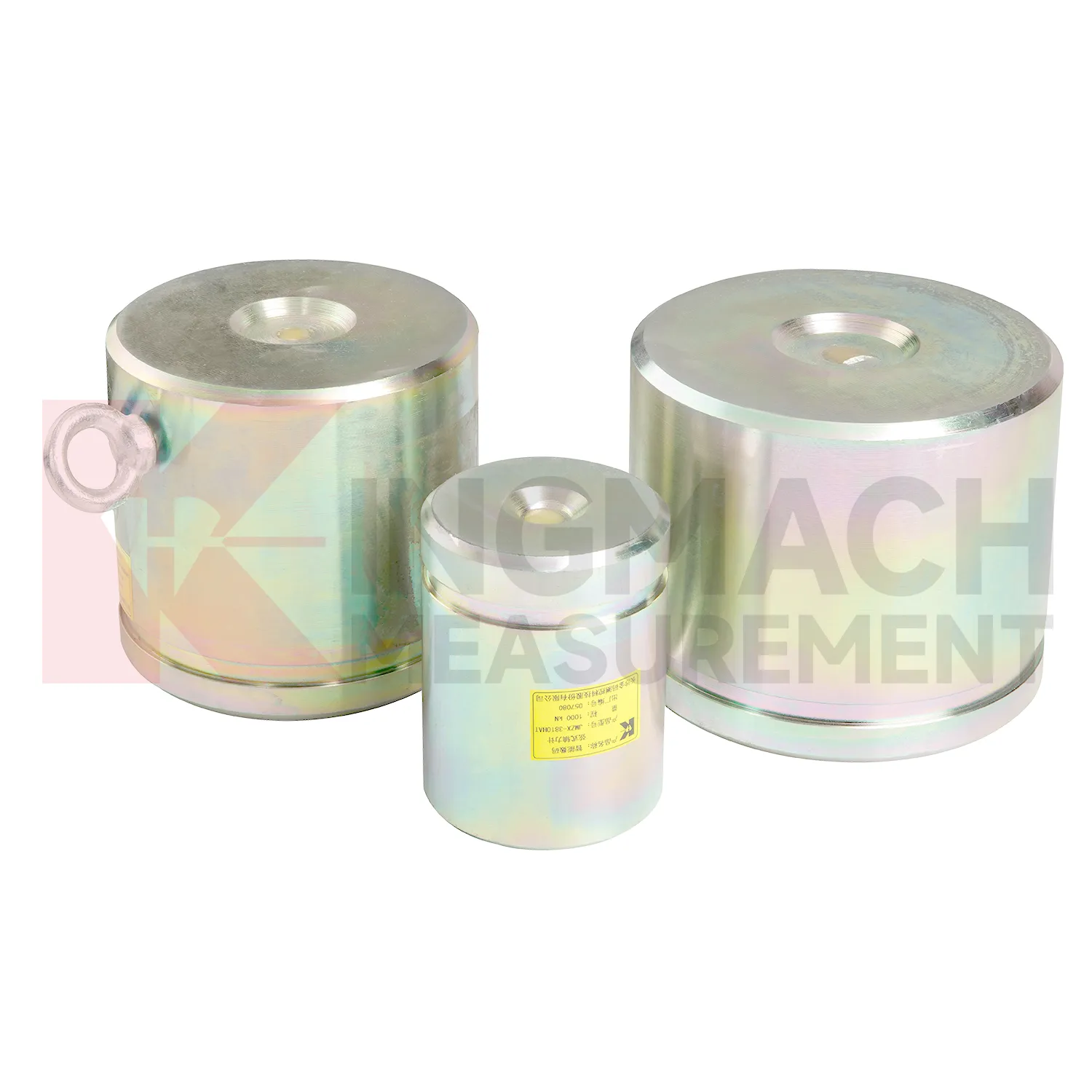

	Stiskanje med trdimi površinami (Ležaji za mostove, podstavki stebrov, okvirji za testiranje obremenitve)	Trdna obremenitvena celica	Polna merilna celica Polna merilna celica JMZX-34XXHAT
Voda/tlak	Porni vodni tlak v nasičenih tleh (Nasipi, jedri jezov, pobočja, nasutja)	Piezometer	Pametni piezometri (VW) JMZX-55XXHAT

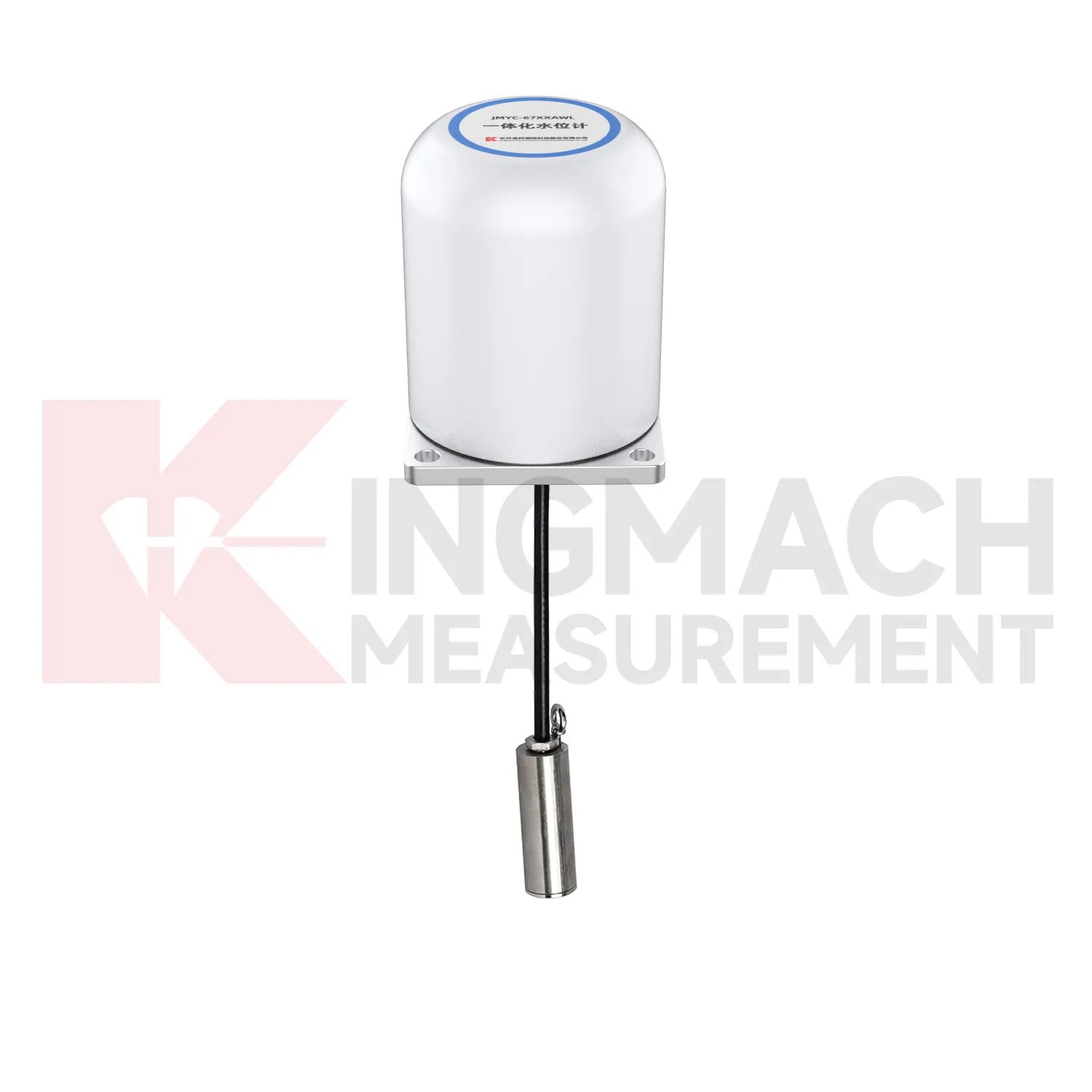

	Raven podzemne vode v vrtinah in vodnjakih (Preiskava lokacije, nadzor odvodnjavanja, pronicanje jezu)	Merilnik nivoja vode v diferenčnem tlaku	Merilnik nivoja vode v diferenčnem tlaku
Industrijsko/precizno	Kompaktni mehanski sistemi (Ozke strukturne površine, tanke komponente, integracija v tesen prostor)	Senzor tehtalne celice merilnika napetosti (miniaturiziran)	Senzor obremenitve merilnika napetosti
Industrijski	Rudarstvo in podzemna izkopavanja (Nosilni nosilci, armaturni elementi, cone skalnega pritiska)	Senzor tehtalne celice merilnika napetosti na podpornih/ojačitvenih elementih	Senzor obremenitve merilnika napetosti

Raziščite celoten izdelek Kingmach Load Cell: Kategorija merilne celice

Odločitveni faktor 2: Uskladite vrsto tehtalne celice s konfiguracijo sile

Nato morate tip merilne celice uskladiti s specifično konfiguracijo sile.

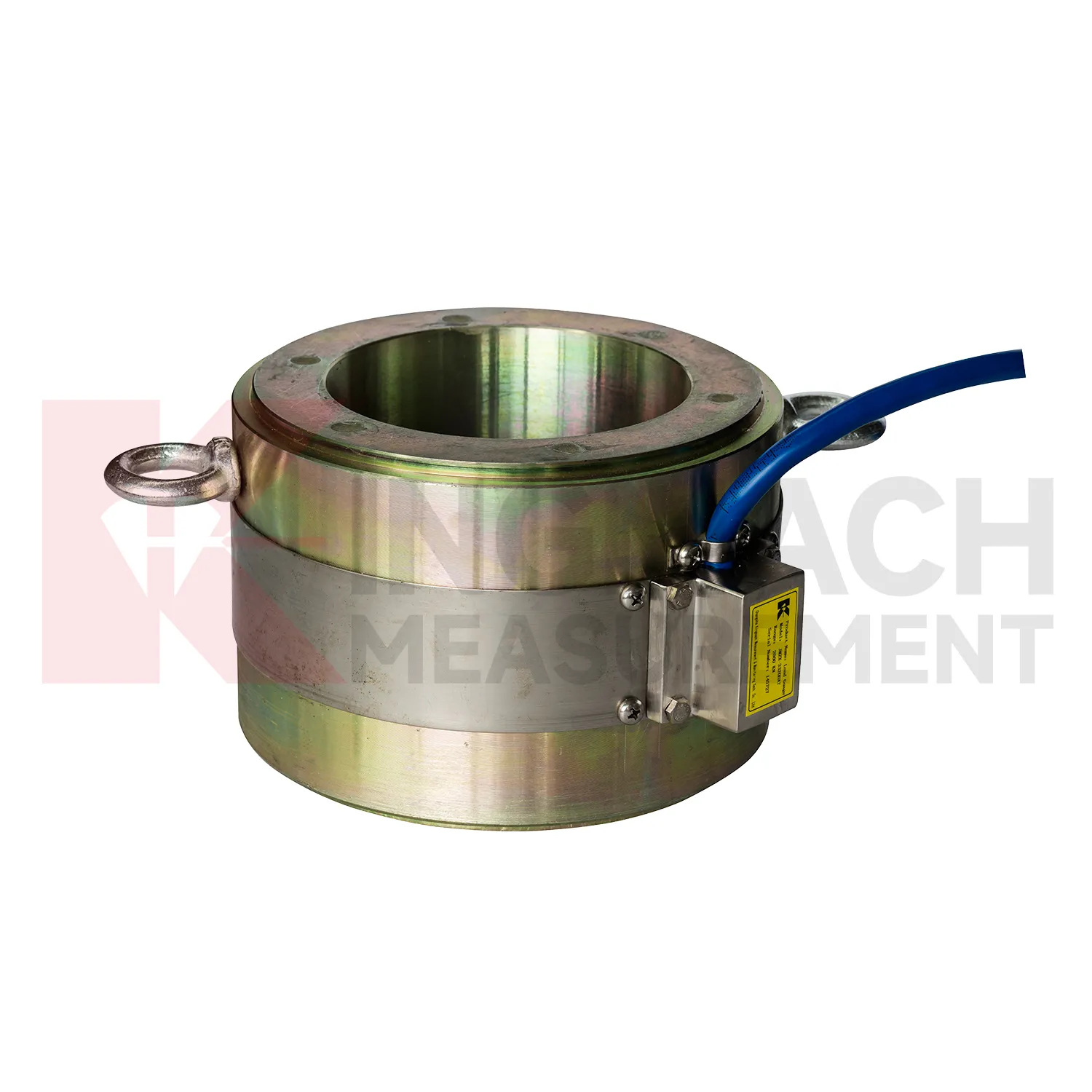

• Votle merilne celice (npr. JMZX-3XXXHAT ): Imajo obliko skozi luknje za sidrne palice, skalne vijake in glave pilotov. Sila prehaja neposredno skozi središče. Idealne so za nadzor po vgradnji, ne da bi poškodovali konstrukcijski element.
• Tehtalne celice (npr. JMZX-34/35/36XXHAT ): Ti stebrasti kompresijski elementi se nahajajo med strukturnimi površinami. Celica sama postane nosilni vložek. Popolnoma ustrezajo višjim obsegom zmogljivosti.
• Merilniki obremenitve aksialne sile (npr. JMZX-38XXHAT ): Inženirji so jih optimizirali za nadzor kablov in opornikov. Zajamejo spremembe pred stresom skozi čas. Ta funkcija je kritična za dolgotrajno delovanje mostov in podpornih sten.
• Zemeljske tlačne celice (npr. JMZX-50/51XXAT ): Te ploščate celice z velikim premerom merijo napetost na meji med zemljo in strukturo. Velika različica "51" je primerna za visoko obremenjene aplikacije nasipov in jezov.
• Piezometri (npr. JMZX-55XXHAT ): Inženirji jih izberejo, ko je "obremenitev" pritisk vode. Vrste pametnih vibrirajočih žic skrbijo za dolgoročno spremljanje tlaka podtalnice in por.

Faktor odločanja 3: Zmogljivost, natančnost in past prevelikih specifikacij

Zmogljivost obravnavajte previdno, da se izognete pogosti napaki pri naročanju pretiranih specifikacij. Številne ekipe kupujejo na podlagi največje zmogljivosti in ne dejanskega obsega delovanja. Če na primer celico s 5000 kN postavite v aplikacijo s 400 kN, jo prisilite, da deluje v najnižjih 8 % svojega območja. Ločljivost in ponovljivost se močno zmanjšata pri skrajnih razdaljah. Praviloma izberite celico, kjer je pričakovana delovna obremenitev med 40 % in 80 % njene nazivne zmogljivosti.

Razumeti morate tudi razrede točnosti. Laboratorijska točnost se drastično razlikuje od inštalirane. Temperaturni učinki, ekscentrična obremenitev in dolžina kabla spremenijo zmogljivost na terenu. Celice širokega dosega, kot je JMYC-67XXAWL merilnik diferenčnega tlaka , ponujajo prilagodljivost. Oceniti morate, kdaj prihranijo stroške in kdaj žrtvujejo ločljivost. Končno razmislite o dolgoročni stabilnosti. Senzorji z vibrirajočo žico kažejo odlično vedenje pri lezenju in ničelnem driftu v večletnih programih spremljanja. V teh scenarijih so na splošno boljši od tipov uporovnih merilnikov napetosti.

Odločitveni faktor 4: Konvencionalno proti pametnemu zaznavanju

Odločiti se morate, kdaj je inteligenca na krovu pomembna. Običajni senzorji z vibrirajočo žico oddajajo frekvenčni signal. Potrebujejo zunanje odčitavanje ali zapisovalnik podatkov. Ponujajo najnižjo ceno na enoto, visoko zanesljivost in desetletja dokazano delovanje.

Nasprotno pa pametni (HAT) senzorji vsebujejo vgrajen mikroprocesor. Ta procesor skrbi za prilagajanje signala, temperaturno kompenzacijo in digitalni izhod RS-485/SDI-12. Ta inteligenca odpravlja hrup pri dolgih kablih na velikih mestih. Izbrati morate pametne senzorje za velike nize 20 ali več instrumentov. Odlični so tudi na oddaljenih mestih ali projektih, ki zahtevajo neposredno integracijo s podatkovnimi platformami SCADA ali IoT. Običajni senzorji ostajajo zadostni za programe ročnega odčitavanja ali majhna štetja mest. Previdno preučite skupne stroške lastništva. Pametni senzorji vnaprej stanejo dražje, vendar zmanjšajo število kanalov zapisovalnika podatkov, zapletenost ožičenja in vzdrževalne obiske v tipičnem 5-letnem obdobju spremljanja.

Faktor odločitve 5: Sistemska integracija

Merilna celica ni celoten sistem. Merilna celica sama proizvaja podatke, sistem za spremljanje pa ustvarja vpogled. Sooblikovati morate odčitke, zapisovalnike podatkov, programsko opremo za vizualizacijo in alarmne pragove.

Najprej zagotovite združljivost signala. Tip izhoda se mora popolnoma ujemati s sistemom za zajemanje podatkov. Premisleki o kablih so enako pomembni. Ocenite dolžino kabla glede na morebitno poslabšanje signala. Uporabite oklepni instrumentacijski kabel za podzemne ali podvodne vode. Razmislite o vizualizaciji in mehanizmih opozarjanja. Avtomatizirane armaturne plošče pretvorijo neobdelane odčitke obremenitve v uporabne varnostne informacije. Ta inteligenca je ključnega pomena za spremljanje jezov, upravljanje temeljnih jam in zdravje mostov. Poiščite pakete rešitev za posamezne projekte, prilagojene vaši vrsti infrastrukture.

Praktični kontrolni seznam za izbiro

Pogoste napake pri izbiri (in kako se jim izogniti)

1. Napačen fokus industrije: Določanje industrijskih tehtalnih celic za geotehnične aplikacije je nevarno. Imajo napačen faktor oblike, neustrezne stopnje zaščite in nimajo podatkov o dolgoročni stabilnosti.

2. Ignoriranje metodologije namestitve: Votla celica zahteva popolno aksialno poravnavo. Neizkušena ekipa lahko povzroči napake pri ekscentrični obremenitvi, ki uničijo podatke skozi celotno življenjsko dobo spremljanja.

3. Nakup po ceni na enoto: Nakup, ki strogo temelji na ceni na senzor, medtem ko se ne upoštevajo skupni stroški instrumentacijskega sistema, povzroči prekoračitev proračuna.

4. Naknadno pridobivanje podatkov: Obravnavanje sistema za pridobivanje podatkov kot naknadna misel ustvarja ogromne vrzeli v združljivosti.

5. Zanemarjanje vzdrževanja: Neuspešno načrtovanje ponovne kalibracije ali zamenjave senzorja v 10–20+ letnih programih spremljanja varnosti jezov ogroža dolgoročno varnost.

Pravi senzor, pravi projekt, pravi partner

Izbira pravega senzorja zagotavlja uspeh vašega projekta. Določiti morate svoje merilno okolje, uskladiti konfiguracijo sile, optimizirati obseg zmogljivosti, izbrati pravo raven inteligence in skrbno načrtovati integracijo sistema. Kompleksni projekti imajo veliko koristi od zgodnjega inženirskega dialoga namesto preprostih primerjav podatkovnih listov.

Kingmachova tehnična ekipa nudi brezplačne preglede projektnih zahtev. Oddajte parametre projekta in v 48 urah prejmite priporočeno specifikacijo senzorja.→ [Pridobite brezplačno tehnično priporočilo]

To brezplačno svetovanje pomaga zagotoviti optimalno izbiro instrumenta. Raziščete lahko naše ustrezne študije primerov projektov, da poglobite svoje sodelovanje. Prebrskajte našo celovito Merilna celica da poiščete pravi instrument za svoje potrebe. Zagotavljamo zanesljivo dolgoročno podporo in storitve umerjanja za zaščito vaše infrastrukture.
