Uporaba merilnikov napetosti v gradbeništvu: razložene ključne prednosti

Vsaka večja strukturna okvara v sodobni gradnji ima skupni opozorilni znak – tisti, ki je prispel tiho, tedne ali mesece, preden je beton počil ali se jeklo upogibalo. To opozorilo je bila sprememba obremenitve: nevidna deformacija, ki se je kopičila v materialu pod obremenitvijo. Težava ni bila v tem, da struktura ni uspela komunicirati. Težava je bila v tem, da nihče ni poslušal.

Merilniki napetosti to spremenijo. Niso pasivni instrumenti. So sistem zgodnjega opozarjanja gradbene industrije – senzorji, ki pretvorijo nevidne mehanske obremenitve v merljive podatke, ki jih je mogoče ukrepati. Inženirji, ki jih uporabljajo, ne zbirajo le številk. Razširjajo svojo sposobnost vpogleda v notranjost strukture, ki postane, ko je enkrat zgrajena, nepregledna za vse druge metode pregleda.

V tem članku je pojasnjeno, kje se v gradbeništvu uporabljajo merilniki napetosti, kakšne posebne koristi prinašajo projektnim skupinam in lastnikom sredstev ter kako izbrati pravi tip za katero koli aplikacijo.

Kaj pravzaprav počne merilnik napetosti?

Preden pregledate aplikacije, je koristno razumeti, kaj je deformacija — in zakaj je njeno merjenje pomembno.

Vse strukture se pod vplivom teže manj deformirajo. Tovornjak, ki prečka mostni nosilec, povzroči, da se nosilec upogne navzdol. Posledica gradbene konstrukcije je betonski pilot, ki se stisne. Podporna stena se upogne, ker na njeni nasprotni strani poteka izkop. Znanstveniki deformacijo definirajo kot deformacijo, do katere pride v materialih, ki jo merijo z mikrodeformacijami (με), da preučijo skrite premike, ki jih ljudje ne morejo opaziti.

Merilnik napetosti zazna te spremembe in jih pretvori v električni signal. Merilnik napetosti služi kot merilno orodje, ki nenehno sledi strukturnim premikom z zaznavanjem raztezanja in stiskanja z natančnostjo ene mikrodeformacije.

Najbolj razširjen tip v civilni in geotehnični gradnji je merilnik napetosti z vibracijsko žico (VW). . Njegov princip delovanja je eleganten. Napeta jeklena žica v senzorju vibrira z lastno frekvenco. Ko se okoliška struktura deformira, se napetost žice spremeni in njena resonančna frekvenca se premakne. Ta frekvenčni premik se neposredno prevede v odčitek napetosti. Ker je frekvenca odporna na nihanje upora kabla in variacijo napetosti, merilniki VW ohranjajo natančnost pri kablih, ki presegajo 1000 metrov, in obdobjih merjenja, ki zajemajo desetletja – dva pogoja, ki redno diskvalificirata merilnike z uporovno folijo za stalno spremljanje infrastrukture.

Z vzpostavljeno osnovo ti senzorji tukaj opravljajo svoje najpomembnejše delo.

Kjer se v gradbeništvu uporabljajo merilniki napetosti – šest kritičnih aplikacij

1. Mostovi in ​​dvignjene konstrukcije

Površinsko nameščeni in površinsko varjeni merilniki napetosti na mostnih nosilcih, krovnih ploščah in nosilnih območjih spremljajo odziv pod živo obremenitvijo, termično kroženje in dolgotrajno lezenje. Pri starajočih se mostovih, ki se soočajo s povečanimi prometnimi obremenitvami ali potresno naknadno opremljanjem, ti podatki informirajo odločitve o stopnji obremenitve z dejanskimi strukturnimi dokazi in ne s konzervativnimi inženirskimi predpostavkami. Prav tako identificira odseke, kjer se pojavljajo nenormalne koncentracije deformacij – prvi pokazatelj lokalizirane poškodbe zaradi utrujenosti.

2. Betonski vlitki in masivne konstrukcije

Vgradne merilne napetosti se med gradnjo vlijejo neposredno v svež beton. Spremljajo strjevalne napetosti, toplotne gradiente v masi betona in dolgoročno posedanje – vse procese, ki so po končanem vlivanju popolnoma nedostopni. Pri gradnji jezov, debelih mostovih in velikih temeljnih ploščah lahko notranji toplotni gradienti med hidratacijo povzročijo natezne napetosti, ki razpokajo beton od znotraj. Vgrajeni merilniki zaznajo te pogoje v realnem času, kar izvajalcem omogoča, da prilagodijo postopke utrjevanja, preden se poškoduje. Zaradi tega je spremljanje vgradnje orodje za nadzor kakovosti med gradnjo, ne le orodje za pregled po njej.

3. Globoko temeljenje in pilotni sistemi

Merilniki deformacij armaturnih palic so nameščeni v liniji z armaturnimi palicami med sestavljanjem kletke za pilote, nato pa vliti v pilot. Merijo dejanski prenos obremenitve od glave pilota do spodnjih nosilnih plasti – podatek, ki ga sicer ni mogoče pridobiti po betoniranju pilota. To neposredno potrjuje predpostavke o geotehničnem načrtovanju, narejene med fazo načrtovanja temeljev projekta. Za visoke zgradbe, stebre mostov in katero koli strukturo, kjer je učinkovitost temeljev ključnega pomena, ta korak preverjanja zapolni vrzel med tem, kar je predvidel model, in tem, kar tla dejansko zagotavljajo.

4. Podporni zidovi in ​​podpora za izkop

Mestna območja se soočajo z najnevarnejšimi izzivi spremljanja med globokimi izkopi. Merilniki napetosti na vojaških pilotih, pločevinastih pilotih in veznih sidrih zagotavljajo neprekinjeno odčitavanje v celotnem zaporedju izkopavanja. Prepoznajo spremembe v tlaku tal in premikanju stavbe, preden postanejo očitne kakršne koli fizične spremembe. Podatki pomagajo gradbenim ekipam pri določanju potrebnih zaščitnih korakov, medtem ko se odločajo, kako hitro izkopavati in kdaj namestiti podporne strukture na gradbiščih podzemne železnice in izkopih kleti poleg obstoječih zgradb.

5. Predori in podzemna dela

Merilniki, nameščeni na obloge predora in sklope skalnih zapornikov, zaznavajo konvergenco, ki jo povzroči prevelika obremenitev – postopno zmanjšanje premera predora, ki ga sčasoma povzroči pritisk na tla. Spremembe rešujejo na milimetrskem merilu, zaradi česar so sposobni prepoznati razvijajočo se nestabilnost dolgo preden stanje postane očitno inšpektorjem. Pri predorih z mehkimi tlemi skozi urbana območja, kjer mora usedanje površine ostati znotraj milimetrskih toleranc, ta resolucija ni tehnična izboljšava. To je varnostna zahteva.

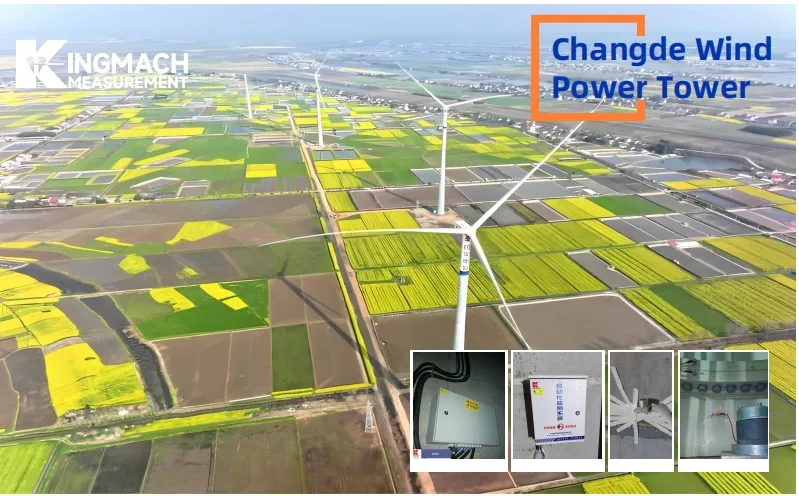

6. Vetrni stolpi in visoke strukture

Površinsko privarjeni merilniki napetosti na prirobnicah stolpov vetrnih turbin in osnovnih delih spremljajo kopičenje utrujenosti pod ciklično obremenitvijo, ki prevladuje v življenjski dobi vetrnega stolpa. Vsaka rotacija rotorja povzroči majhen cikel napetosti na stolpu. V dvajsetih letih se ti cikli štejejo v milijardah. Podatki o deformacijah omogočajo operaterjem, da natančno izračunajo preostalo življenjsko dobo ob obremenitvi - prehod z razporedov pregledov s fiksnimi intervali na vzdrževalne programe, ki temeljijo na stanju, ki so hkrati varnejši in stroškovno učinkovitejši.

Šest ključnih prednosti spremljanja merilnikov napetosti v gradbenih projektih

Razumevanje aplikacij je koristno. Razumevanje, zakaj te aplikacije upravičujejo naložbo, je tisto, kar projektnim skupinam omogoča, da zadevo predstavijo interno in strankam. To je šest prednosti, ki so najpomembnejše.

Prednost 1: Zgodnje odkrivanje strukturnih motenj

Merilniki napetosti zaznajo nenormalne vzorce obremenitev tedne ali mesece, preden postanejo vidni makroskopski simptomi – razpoke, upogibanje, posedanje. Ta pretočni čas spremeni odziv v sili v načrtovano intervencijo. Finančna razlika med nadzorovanim popravilom in nenačrtovanim strukturnim zaprtjem je običajno reda velikosti. Varnostna razlika je absolutna. Zgodnje odkrivanje ne prihrani le denarja. Inženirji pridobijo čas, da sprejemajo odločitve na podlagi informacij in ne odzivnih odločitev.

Prednost 2: Validacija predpostavk inženirskega načrtovanja

Noben strukturni model ni popolna replika realnosti. Obnašanje tal, porazdelitev obremenitve, zmogljivost povezav in spremenljivost materiala ustvarjajo vrzeli med tem, kar predvidevajo projektni izračuni, in tem, kar konstrukcija dejansko doživlja. Podatki merilnika napetosti iz dejanskih obremenitev zagotavljajo povratne informacije, ki zapolnijo te vrzeli. Ta validacija je še posebej dragocena pri projektih prvega tipa, zapletenih talnih pogojih ali inovativnih strukturnih geometrijah – natanko v situacijah, kjer je negotovost načrtovanja največja in je cena napake največja.

Prednost 3: neprekinjeni podatki v realnem času v celotnem življenjskem ciklu sredstva

Redni ročni pregled zagotavlja posnetek. Omrežni niz merilnikov napetosti zagotavlja neprekinjen film. Povezani z zapisovalniki podatkov in vizualizacijskimi platformami, merilniki zagotavljajo odčitke 24/7 z nastavljivimi opozorilnimi pragovi. Lastniki projektov lahko spremljajo strukturno zdravje s katere koli lokacije, kar je pomembna operativna prednost za mednarodne lastnike sredstev, ki upravljajo infrastrukturo na več geografskih območjih. Oddaljeno spremljanje tudi zmanjša pogostost dragih obiskov strokovnjakov na kraju samem – neposreden prihranek pri velikih, geografsko razpršenih projektih.

Prednost 4: Podpora za skladnost s predpisi in poročanje o varnosti

Regulatorji v številnih jurisdikcijah zdaj zahtevajo dokumentirano strukturno spremljanje kot pogoj za obratovalna dovoljenja za jezove, glavne mostove in temelje visokih stolpnic. Sistemi merilnikov napetosti proizvajajo časovno žigosane, umerjene zapise podatkov, ki izpolnjujejo te zahteve. Zagotavljajo tudi dokazno evidenco, potrebno za preiskavo incidentov, zavarovalne zahtevke in ocene odgovornosti. Za lastnike projektov, ki delujejo v več regulativnih okoljih, dosleden protokol spremljanja, zgrajen na mednarodno kalibriranih senzorjih, znatno poenostavi skladnost.

Prednost 5: Podaljšana življenjska doba sredstva z vzdrževanjem na podlagi podatkov

Strukture, ki se vzdržujejo v skladu s podatki o dejanskem stanju in ne s fiksnimi časovnimi intervali, se izognejo dvema simetričnima napakama: prezgodnji upokojitvi (razgradnji strukture, ki ima še leta varne življenjske dobe) in zapoznelemu posegu (nadaljevanje delovanja strukture po točki, ko vzdrževanje stane več kot zamenjava). Strategije vzdrževanja, ki temeljijo na senzorjih, dosledno podaljšujejo življenjsko dobo infrastrukture za leta ali desetletja pri večjih infrastrukturnih programih po vsem svetu. Donosnost naložbe senzorja se poveča v življenjski dobi sredstva.

Ugodnost 6: Zmanjšanje izpostavljenosti zavarovanju in odgovornosti

Ta prednost je v tehnični literaturi deležna manj pozornosti, kot si zasluži. Zavarovalnice projektov, financerji koncesij in bonitetne agencije za infrastrukturne obveznice vedno bolj priznavajo dokumentirane programe strukturnega spremljanja kot dokaz aktivnega obvladovanja tveganja. To priznanje ima merljive učinke: nižje zavarovalne premije, ugodnejše kreditne pogoje in večje zaupanje vlagateljev v dolgoročne infrastrukturne koncesije. Za razvijalce projektov senzorski sistem ni samo tehnično orodje. Je instrument finančnega upravljanja.

Izbira pravega merilnika napetosti za vaš gradbeni projekt

Izbira pravilne vrste profila sledi dvema vprašanjema: Kdaj bo nameščen glede na konstrukcijo? Kateri material in konstrukcijski element spremlja?

Scenarij projekta	Priporočena vrsta merilnika	Ključni razlog
Nov beton (temelji, jezovi, plošče)	Vgradni merilnik napetosti VW	Nameščen pred vlivanjem; brez dostopa po
Obstoječi beton ali konstrukcijski les	Nadometni merilnik napetosti VW	Privijačen ali vezan brez strukturnega posega
Jekleni členi, mostni nosilci, prirobnice stolpov	Površinsko privarjen merilnik napetosti VW	Varjena vez vzdrži vibracije in ciklične obremenitve
Spremljanje armature in pilotov	Deformator armature	Meri aksialno obremenitev neposredno znotraj palice

Poleg izbire vrste veljata za večino mednarodnih projektov še dva vidika. Prvič, pametne in digitalne izhodne različice – modeli z izhodom RS-485 in vgrajeno temperaturno kompenzacijo – se neposredno integrirajo z zapisovalniki podatkov IoT in centraliziranimi platformami za spremljanje. Številne razpisne specifikacije za infrastrukturo zdaj izrecno zahtevajo izhode digitalnih senzorjev, zlasti pri projektih pametnih mest in večjih prometnih projektih. Drugič, potrdila o tovarniški kalibraciji so bistvena za skladnost s predpisi in zavarovalno dokumentacijo. Kupci bi morali potrditi sledljivost kalibracije pred nabavo, zlasti pri čezmejnem nabavi senzorjev.

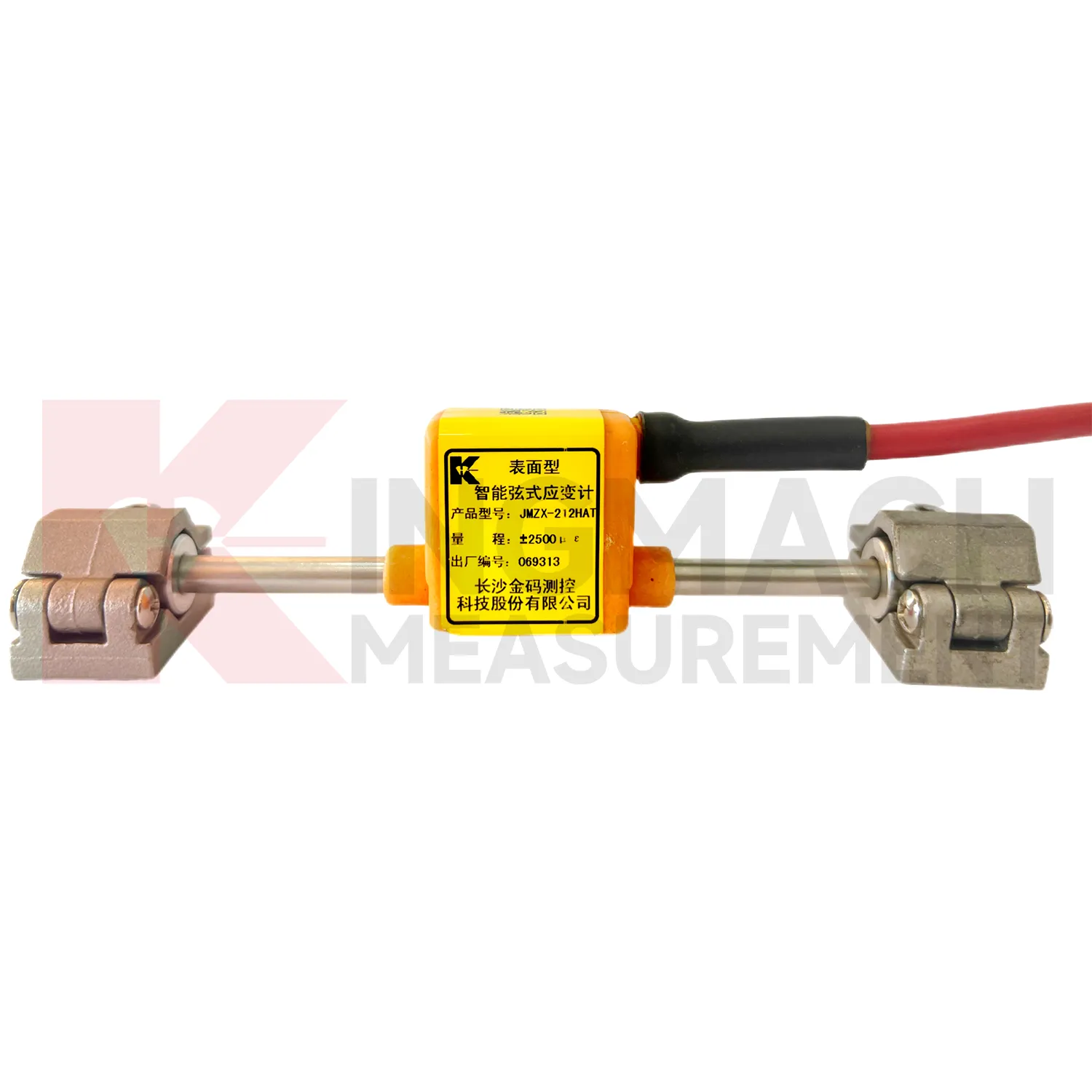

Za inženirje, ki določajo merilnike napetosti za infrastrukturne projekte, Kingmachova serija merilnikov napetosti vibrirajoče žice zajema površinske, vgrajene, varjene in armaturne konfiguracije merilnikov napetosti — s pametnimi digitalnimi izhodnimi možnostmi, zasnovanimi za integracijo s sodobnimi nadzornimi sistemi.

Zaključek

Struktura pod obremenitvijo vedno komunicira. Komunicira z mikrodeformacijami, ki jih ne more zaznati nobeno inšpektorjevo oko in jih noben vizualni pregled ne more kvantificirati. Merilniki napetosti so instrumenti, ki naredijo to komunikacijo razumljivo – mehanske obremenitve pretvarjajo v podatke, ki jih inženirji in lastniki sredstev potrebujejo za sprejemanje dobrih odločitev.

Prednosti segajo daleč preko sobe z instrumenti. Zgodnje odkrivanje rešuje življenja in proračun. Validacija zasnove izboljša kakovost prihodnjih projektov. Stalno spremljanje omogoča nadzor na daljavo v katerem koli obsegu. Skladnost s predpisi postane bolj dokumentirana kot domnevna. Vzdrževanje podaljšuje življenjsko dobo sredstev. Obvladovanje finančnih tveganj se izboljša na načine, ki so vidni tako zavarovateljem kot vlagateljem.

Pravi senzor, pravilno določen in pravilno nameščen, ne beleži le tega, kaj struktura počne. Vsem zainteresiranim stranem – inženirjem, lastnikom, regulatorjem in zavarovalnicam – daje zaupanje, da vedo, da se struktura obnaša, kot bi se morala, in opozorilo, ki ga potrebujejo, ko se ne.

Če določate senzorje za prihajajoči projekt, se obrnite na tehnično ekipo podjetja Kingmach s parametri vašega projekta za priporočilo za izbiro senzorja, prilagojeno vašemu konstrukcijskemu tipu, pogojem namestitve in ciljem spremljanja.

pogosta vprašanja

1. Katere vrste merilnikov napetosti se najpogosteje uporabljajo v gradbeništvu?

Merilniki napetosti z vibracijsko žico (VW) so prevladujoča izbira za stalne civilne in geotehnične nadzorne aplikacije. Na voljo so v konfiguracijah za površinsko montažo, vgradnjo, površinsko varjenih in armaturnih merilnikih napetosti, da ustrezajo različnim strukturnim elementom in pogojem namestitve. Njihov princip frekvenčnega izhoda zagotavlja stabilne, dolgoročne odčitke, ki jih merilniki z uporovno folijo ne morejo zanesljivo vzdrževati v večletnih programih spremljanja.

2. Kako dolgo zdržijo vgrajeni merilniki napetosti v betonskih konstrukcijah?

Visokokakovostni vgradni merilniki VW so zasnovani za življenjsko dobo, ki presega 25 do 30 let, če so pravilno nameščeni in zaščiteni z ustrezno napeljavo kablov. Številne naprave za spremljanje jezov in mostov že več kot dve desetletji proizvajajo dosledne podatke. Dolgoročno delovanje je odvisno od kakovosti namestitve, zaščite kabla in stabilnosti kalibracije zaznavalnega elementa – vse dejavnike, ki jih je treba pred nabavo potrditi pri proizvajalcu.

3. Ali lahko merilniki napetosti delujejo v potopljenih ali popolnoma vodnih pogojih?

ja Večina merilnikov napetosti VW civilnega razreda ima vodoodporne ocene IP68 in so posebej zasnovani za potopljeno delovanje v morskih okoljih, strukturah za zadrževanje vode in nasičenih tleh. Modeli vgradnje, ki se uporabljajo pri spremljanju jezov in obalnih temeljev, redno delujejo pod gladino vode ali znotraj telesa struktur za zadrževanje vode v svoji celotni življenjski dobi.

4. Kakšna je razlika med nadometnim in vgradnim merilnikom napetosti?

Merilnik za površinsko montažo je nameščen na zunanji strani obstoječe konstrukcije – vezan z epoksidom ali privit skozi nosilce – po končani gradnji. Meri obremenitev na strukturni površini. Merilo za vgradnjo se med gradnjo vlije neposredno v svež beton in meri obremenitve znotraj telesa strukturnega elementa. Merila za vgradnjo zagotavljajo podatke o notranjem napetostnem stanju masivnega betona, do katerega površinski instrumenti nimajo dostopa in ostanejo trajno na mestu kot del konstrukcije.

5. Kako se merilniki napetosti integrirajo s sodobnimi platformami za spremljanje zdravja konstrukcij?

Pametni merilniki napetosti VW z digitalnim izhodom RS-485 se povezujejo neposredno z združljivimi zapisovalniki podatkov, ki prenašajo odčitke na platforme za spremljanje v oblaku ali na mestu uporabe prek celičnih, satelitskih ali žičnih omrežij. Te platforme prikazujejo podatke o napetosti v realnem času, uporabljajo opozorilne pragove in ustvarjajo avtomatizirana poročila za skladnost in vzdrževalne ekipe. Integracija zahteva združljivo strojno opremo za zapisovanje podatkov in omrežno povezljivost na mestu spremljanja — oboje je treba določiti skupaj z izbiro senzorja v fazi načrtovanja projekta.
