Vibrirajoči žični merilnik napetosti v primerjavi z električnim merilnikom napetosti: ključne razlike

1. Izbira pravega merilnika napetosti v inženirskih projektih

Globalno povpraševanje po strukturnem spremljanju zdravja (SHM) v infrastrukturi hitro narašča. Natančno merjenje deformacij ima ključno vlogo pri zagotavljanju varnosti projekta, dolgoročne vzdržljivosti in skladnosti z zakonodajo. Vodje projektov običajno izbirajo med dvema glavnima tehnologijama: merilnikom napetosti z vibracijsko žico (VWSG) in električnim merilnikom napetosti (ESG). Ta članek ponuja obsežno primerjavo merilnikov napetosti, ki pomaga inženirjem, izvajalcem in skupinam za nabavo izbrati pravo rešitev za njihove posebne projekte.

2. Delovna načela: Kako vsaka tehnologija meri napetost

2.1 Merilnik napetosti vibracijske žice (VWSG)

VWSG deluje na podlagi spremembe frekvence napete žice znotraj senzorja. Strukturna obremenitev povzroči variacijo napetosti v tej žici, kar nato vodi do merljivega frekvenčnega premika. Ta ustvarjeni signal je sam po sebi digitalen, kar pomeni, da ostane stabilen tudi pri prenosu na velike razdalje. Ključni vpogled za inženirje je, da je ta signal, ki temelji na frekvenci, sam po sebi digitalen in ostaja zelo stabilen tudi pri prenosu na velike razdalje. To je ključna prednost tehnologije VWSG v težkih okoljih.

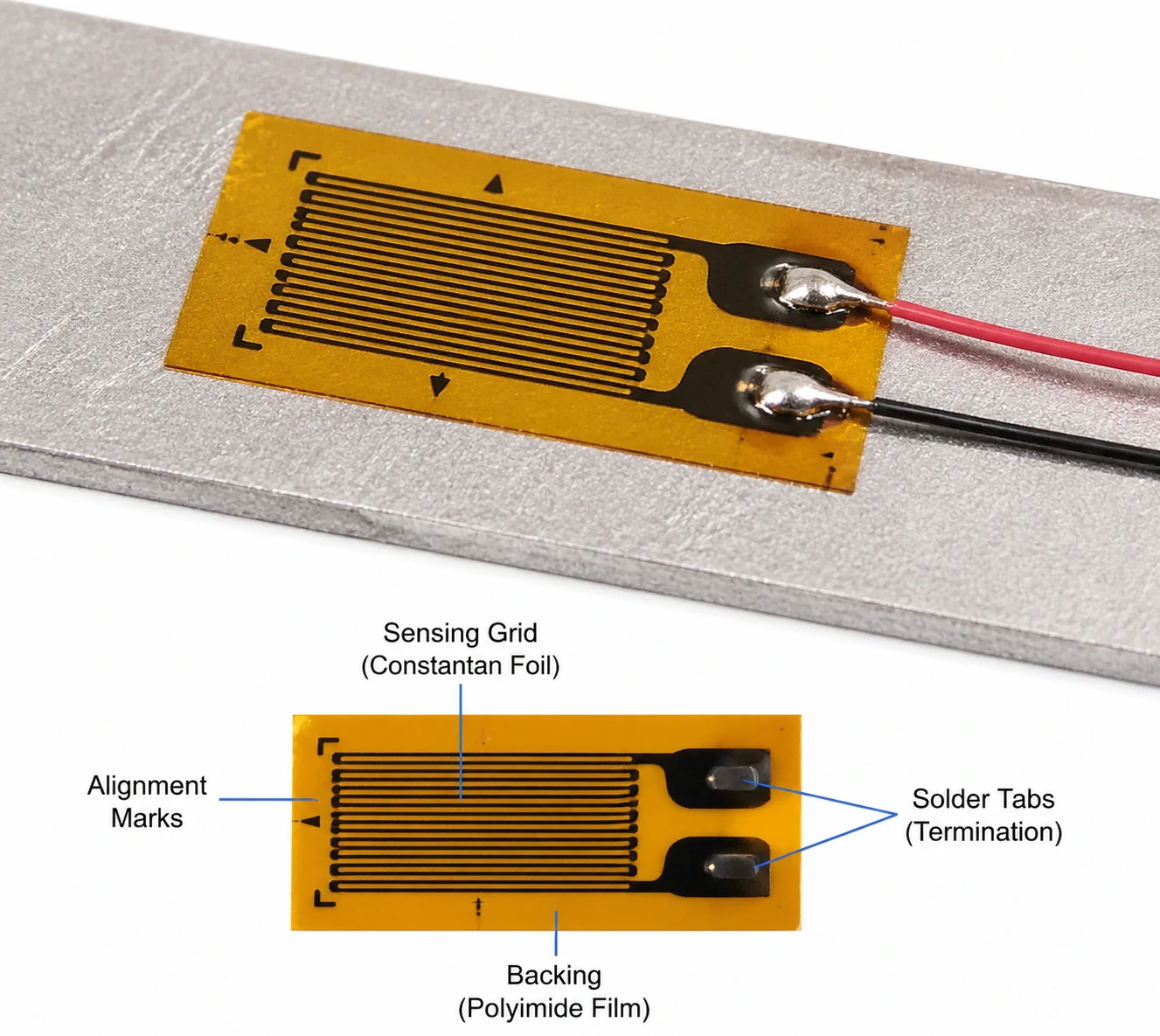

2.2 Električni merilnik napetosti (ESG)

Električni merilnik napetosti ali merilnik napetosti upora deluje na podlagi spremembe električnega upora. Fizična obremenitev povzroči to spremembo upora, ki jo vezje Wheatstonovega mostu nato pretvori v merljivo izhodno napetost. Ta analogni sistem zahteva skrbno kondicioniranje in ojačanje signala za proizvodnjo uporabnih podatkov. Ključni vpogled je, da je ESG odličen pri zaznavanju mikroskopskih sprememb, vendar je znatno bolj občutljiv na motnje okolja.

3. Primerjava zmogljivosti: natančnost, stabilnost in občutljivost

3.1 Natančnost meritev

Električni merilnik napetosti zagotavlja visoko kratkoročno natančnost. Nasprotno pa vibrirajoči žični merilnik napetosti zagotavlja izjemno zanesljivo dolgoročno natančnost.

3.2 Dolgoročna stabilnost

VWSG je odličen pri večletnih projektih spremljanja, ker se njegov fizični mehanizem sam po sebi upira premikanju. ESG ima pogosto težave pri dolgoročnih aplikacijah. ESG je zelo nagnjen k premikanju signala in neugodnim temperaturnim učinkom skozi čas.

3.3 Občutljivost in ločljivost

ESG ponuja vrhunsko občutljivost, zaradi česar je bolj primeren za merjenje mikronapetosti, izvajanje laboratorijskih testiranj in zajemanje dinamičnih sprememb meritev. VWSG deluje z nekoliko nižjo ločljivostjo, zaradi česar je idealen za spremljanje statičnih in počasi spreminjajočih se obremenitev.

4. Okoljska prilagodljivost: kateri se bolje obnese v težkih pogojih?

4.1 Temperaturna odpornost

Temperaturne spremembe vplivajo na vse strukturne senzorje za spremljanje zdravja. VWSG ima vgrajeno temperaturno kompenzacijo, ki poenostavi postopek zbiranja podatkov. ESG zahteva zunanje kompenzacijske mehanizme za ohranjanje celovitosti podatkov med temperaturnimi nihanji.

4.2 Vlaga, korozija in prah

VWSG je popolnoma zatesnjen pred elementi, zaradi česar je zelo primeren za vgrajene aplikacije. ESG je zelo občutljiv na kakovost namestitve in zahteva znatno zunanjo zaščito, da preživi vlago in prah.

4.3 Elektromagnetne motnje (EMI)

VWSG je popolnoma odporen na elektromagnetne motnje, ker se zanaša na frekvenčni signal. ESG ostaja zelo dovzeten za EMI, ker oddaja analogni signal. Ta odpornost zagotavlja močan prodajni kot za uporabo senzorjev VWSG v večjih infrastrukturnih projektih. Izjemno dobro se obnesejo v obalnih regijah, podzemnih tunelih in velikih jezovih.

5. Namestitev in vzdrževanje: praktični premisleki za inženirje

5.1 Kompleksnost namestitve

ESG zahteva natančen postopek namestitve. Tehniki morajo izvesti natančno pripravo površine in zagotoviti kritično vezavo lepila, da dosežejo natančne odčitke. VWSG ponuja veliko bolj robustno izkušnjo namestitve. Delavci lahko enostavno prilagodijo VWSG za neposredno vgradnjo v beton, ne da bi ogrozili senzor.

5.2 Zahteve za vzdrževanje

ESG predstavlja večje tveganje za okvaro na terenu. Operaterji morajo izvajati pogosto kalibracijo, da ohranijo pravilno delovanje ESG. VWSG po namestitvi zahteva minimalno vzdrževanje. Ta vzdržljivost ima za posledico zelo dolgo življenjsko dobo VWSG.

6. Združljivost sistemov za pridobivanje podatkov in spremljanje

6.1 Prenos signala

VWSG zlahka upravlja prenos na dolge razdalje in pošilja natančne signale do nekaj kilometrov. ESG ima težave z dolgimi kabli in je močno omejen s šumom signala.

6.2 Integracija s sistemi SHM

Obe vrsti senzorjev ponujata integracijo s sodobnimi omrežji za spremljanje zdravja struktur. Zagotavljajo združljivost s standardnimi zapisovalniki podatkov. Nemoteno se povezujejo s platformami za spremljanje interneta stvari in sistemi za oddaljen nadzor. Ta interoperabilnost predstavlja odlično priložnost za uvedbo celovitih rešitev za spremljanje strankam.

7. Tipične aplikacije: kjer se vsak senzor najbolje obnese

7.1 Uporaba merilnika napetosti vibrirajoče žice

• Jezovi in ​​hidroelektrarne
• Mostovi in ​​predori
• Globoki temelji
• Nakloni in geotehnični monitoring

7.2 Uporaba električnih merilnikov napetosti

• Laboratorijsko testiranje
• Raziskave in razvoj v vesoljski in avtomobilski industriji
• Kratkotrajno strukturno testiranje
• Visokofrekvenčne dinamične meritve

8. Stroški v primerjavi z vrednostjo: kratkoročni proračun v primerjavi z dolgoročno donosnostjo naložbe

Pri analizi možnosti vibriranja žice v primerjavi z merilnikom napetosti morajo ekipe gledati dlje od začetne nabavne cene. ESG ponuja nižje začetne stroške. Vendar pogosto vzdrževanje in zamenjave povzročijo veliko višje stroške življenjskega cikla ESG. VWSG zahteva višjo vnaprejšnjo naložbo. Sčasoma VWSG zagotavlja nižje stroške vzdrževanja in zamenjave. Ključni vpogled v nabavo je, da so skupni stroški lastništva (TCO) bistveno bolj pomembni pri velikih, večletnih projektih.

9. Vodnik za odločanje: Kako izbrati pravi merilnik napetosti za vaš projekt

9.1 Ključna izbirna merila

Ekipe za nabavo morajo oceniti več ključnih dejavnikov, preden naredijo končno izbiro senzorja. Upoštevati morate celotno trajanje projekta in posebne okoljske razmere na lokaciji. Določiti morate tudi zahtevano natančnost, opisati svoje stroge proračunske omejitve in oceniti splošno izvedljivost namestitve.

9.2 Tabela za hitro primerjavo

Faktor	Vibrirajoča žica	Električni
Stabilnost	Odlično	Povprečje
Občutljivost	Povprečje	Odlično
Vzdržljivost	Odlično	Nizka
Cena (začetna)	višje	Nižje

10. Zaključek: Ujemanje tehnologije s potrebami projekta

Enostavne rešitve pri izbiri strukturnih senzorjev preprosto ni. Če povzamemo, VWSG je najboljša izbira za dolgoročno spremljanje v težkih okoljih. ESG ostaja najboljše orodje za visoko natančne, kratkoročne aplikacije testiranja.

Bralce vabimo, da zahtevajo tehnično posvetovanje z našo inženirsko ekipo. Lahko vam pomagamo pridobiti prilagojene senzorske rešitve in se poglobljeno pogovorimo o vaših specifičnih projektnih zahtevah. Pišite nam za prilagojeno rešitev za spremljanje napetosti za vaš naslednji infrastrukturni projekt.

[Pišite nam zdaj!]

pogosta vprašanja

1. Kakšna je glavna razlika med merilnikom napetosti z vibracijsko žico in električnim merilnikom napetosti?

Glavna razlika je v principu njihovega delovanja. VWSG se za merjenje napetosti opira na frekvenčni premik napete žice, medtem ko ESG meri napetost s spremembo električnega upora.

2. Kateri merilnik napetosti je boljši za dolgoročne infrastrukturne projekte?

Vibrirajoči žični merilnik napetosti je boljši za dolgoročne projekte. Odlikuje ga inherentna odpornost proti zanašanju signala in zlahka prenese težke okoljske pogoje v več letih.

3. Zakaj se električni merilniki napetosti spopadajo s prenosom signala na dolge razdalje?

Električni merilniki napetosti oddajajo analogni napetostni signal. Ta analogni signal se z dolgimi kabli poslabša in zlahka zajame elektromagnetne motnje (EMI) in šum signala.

4. Ali lahko vgradim električne merilnike napetosti neposredno v beton?

Čeprav je to mogoče, ni priporočljivo brez obsežne zunanje zaščite. VWSG so popolnoma zatesnjeni in naravno robustni, zaradi česar so industrijski standard za neposredno vgradnjo v beton.

5. Katera možnost zagotavlja boljšo donosnost naložbe (ROI)?

Za kratkoročne ali laboratorijske projekte ponuja ESG boljšo donosnost naložbe zaradi nižjih začetnih stroškov. Za obsežne ali večletne infrastrukturne projekte VWSG zagotavlja bistveno boljšo donosnost naložbe, ker so njegovi skupni stroški lastništva nižji zaradi minimalnih potreb po vzdrževanju in zamenjavi.
