Kaj je merilnik napetosti vibracijske žice? Prednosti, uporabe in omejitve

Predstavljajte si inženirja mostov, ki sedi v pisarni in opazuje pretok strukturnih podatkov iz senzorjev, vgrajenih globoko v betonske stebre pred več kot desetletjem. Odčitki so še vedno točni in signal je še vedno stabilen. Ta raven dolgoročne zanesljivosti ni srečna nesreča. Je rezultat izbire prave tehnologije za delo.

Delovni konj za to vzdržljivostjo je vibrirajoči žični merilnik napetosti. Ta senzor je dosledno prehitel konkurenčne tehnologije v zahtevnih okoljih. Ta članek bo natančno razložil, kako deluje vibrirajoči žični merilnik napetosti, ocenil njegove glavne prednosti in poštene omejitve ter vam pomagal izbrati pravo vrsto senzorja za vaš naslednji projekt.

Kaj je merilnik napetosti vibracijske žice?

Da bi razumeli senzor, moramo najprej opredeliti, kaj meri. V gradbeništvu in geotehničnem inženirstvu se "obremenitev" nanaša na majhno količino deformacije, ki jo material doživi, ​​ko je izpostavljen napetosti ali obremenitvi. Merjenje te napetosti je bistvenega pomena. Inženirjem pove, če se most preveč upogiba, če se jez neenakomerno poseda ali če obloga predora prevzema nevaren pritisk.

Merilnik napetosti z vibracijsko žico (VW) meri to deformacijo z briljantno preprostim principom delovanja. V ohišju merilnika je napeta jeklena žica. Ko električni impulz vzbudi to žico, odmeva na določeni frekvenci, ki je neposredno sorazmerna njeni napetosti. Ko se strukturni material okoli merilnika deformira, raztegne ali stisne telo merilnika, pri čemer spremeni napetost notranje žice in spremeni njeno resonančno frekvenco. Ta frekvenčni premik se nato pretvori v natančen odčitek napetosti.

Ta frekvenčni signal je zelo robusten. Za razliko od tradicionalnih uporovnih (folijskih) merilnikov napetosti, ki se zanašajo na spremembe napetosti, ki lahko oslabijo z razdaljo, vibrirajoči žični signal brez težav potuje po dolgih kablih. Zaradi tega je merilnik VW ultimativni senzor za spremljanje strukturnega zdravja za težka okolja in večletne uporabe.

Za prilagoditev različnim konstrukcijskim scenarijem so ti senzorji običajno na voljo v treh glavnih konfiguracijah: za površinsko montažo, za vgradnjo in za varjenje na površini.

Vrste merilnikov napetosti vibracijske žice

Izbira pravilne vrste merilnika je v celoti odvisna od vaše faze projekta in uporabljenih materialov.

Model površine: Inženirji po končani gradnji te merilnike privijejo ali z epoksi spojino pritrdijo neposredno na betonske, jeklene ali lesene površine. So najboljša izbira za spremljanje po izgradnji ali projekte nadgradnje. Glavni primer je JMZX-212HAT/HB Pametni vibracijski žični merilnik napetosti , ki ponuja visoko natančnost za obstoječo infrastrukturo.

Model za vgradnjo: Delavci so te merilnike vlivali neposredno v svež beton. Senzor trajno postane del strukture. Idealni so za spremljanje jezov, temeljev z piloti in masivnih betonskih izlitkov.

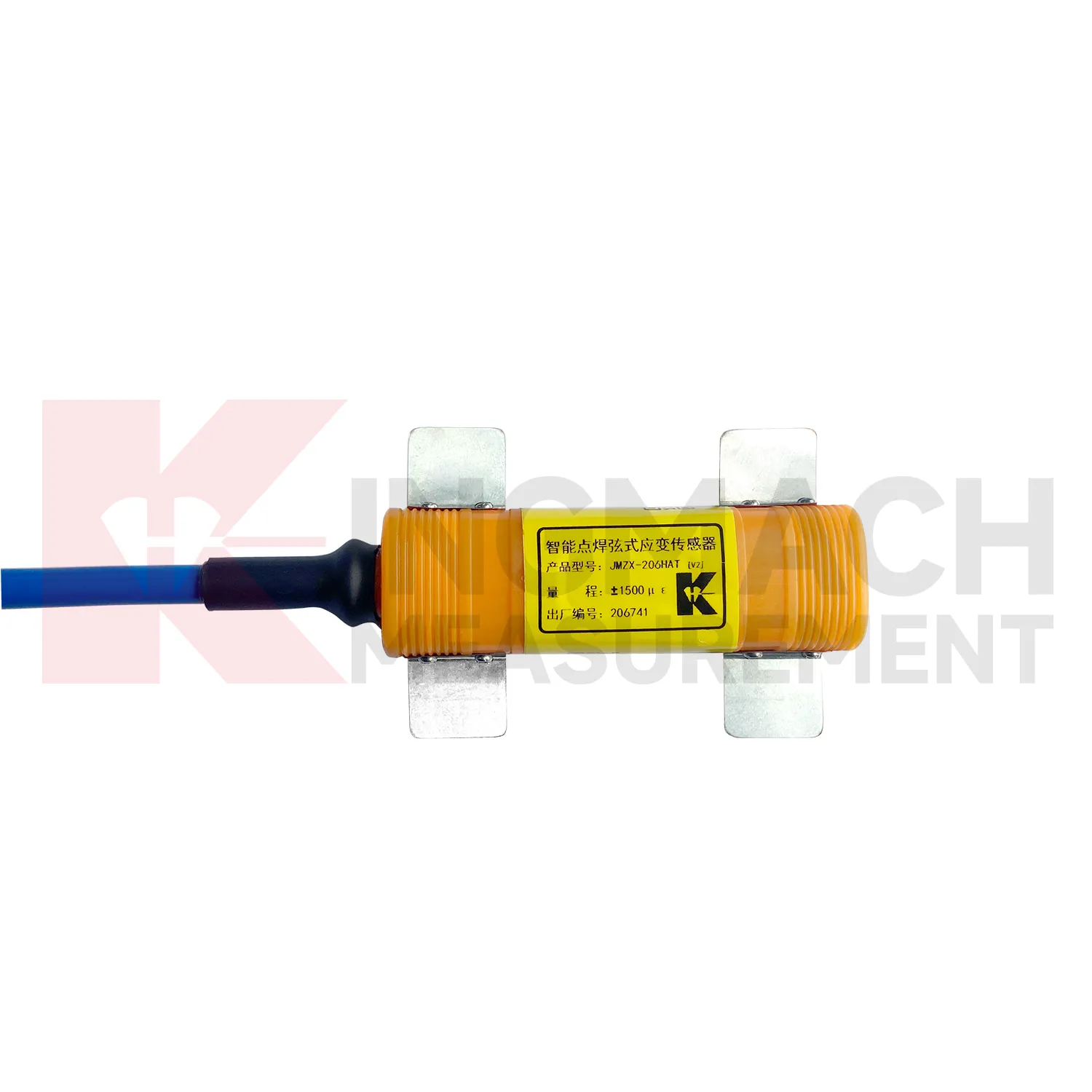

Površinsko varjen model: Tehniki jih privarijo neposredno na jeklene elemente, kot so mostni nosilci, jekleni piloti in prirobnice vetrnih stolpov. Zvarjena povezava prenese vibracije in ciklične obremenitve veliko bolje kot lepilne vezi.

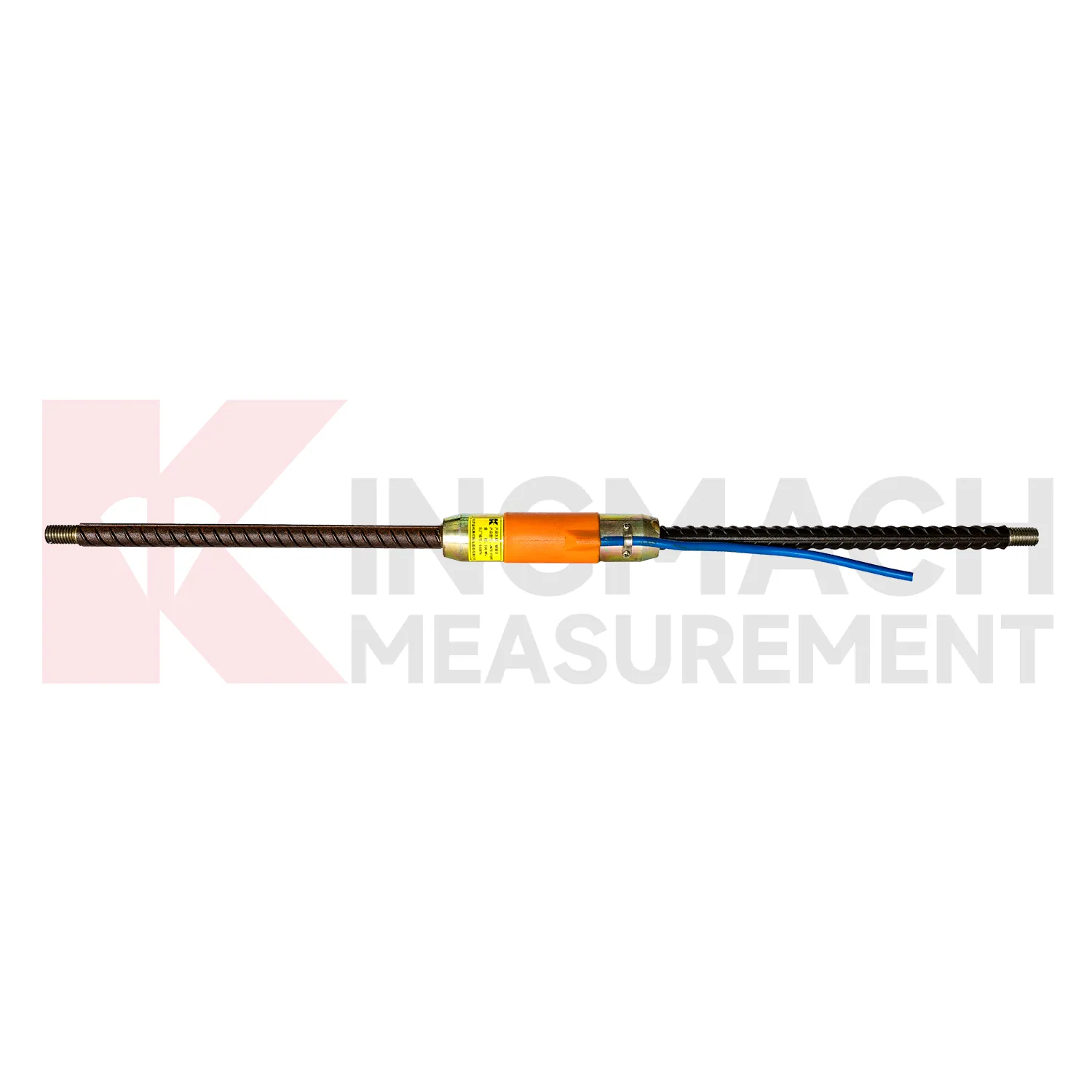

Merilniki napetosti armatur: Gradbeno osebje postavi te votle cevaste senzorje v linijo z armaturnimi palicami. Neposredno merijo aksialno silo v armaturi, kar je ključnega pomena za razumevanje zdravja pilotov, podpornih sten in oblog predorov.

Vodnik za hitro izbiro

Projektna faza / material	Priporočena vrsta merilnika	Skupna aplikacija
Obstoječi beton ali les	Površinska montaža	Prenove, spremljanje zgodovinskih stavb
Zalivanje svežega betona	Vdelava	Jezovi, temelji, podporni zidovi
Obstoječe jeklene konstrukcije	Površinsko varjeno	Mostovi, stolpi vetrnih turbin, jekleni piloti
Armiranobetonske konstrukcije	Merilnik napetosti armature	Nosilni piloti, tunelske obloge

Ključne prednosti merilnikov VW

Inženirji izberejo vibrirajoče žične senzorje kot svoje glavno orodje za spremljanje strukturne celovitosti v daljših časovnih obdobjih, ker ta tehnologija zagotavlja stalne zmogljivosti spremljanja. Glavne prednosti vključujejo:

Izjemna dolgoročna stabilnost: Frekvenčni izhod merilnika VW ohranja popolno stabilnost, ker na njegovo delovanje ne vplivajo spremembe upora kabla, vdor vlage v priključek in nihanja napajalne napetosti. Te težave sčasoma pogosto pestijo uporovne merilnike, vendar senzorji VW ostanejo stabilni desetletja.

Močna odpornost na EMI/RFI: Gradbišča ustvarjajo električno hrupno okolje. Dizelski generatorji in varilna oprema skupaj z daljnovodi povzročajo motnje. Signali frekvenčne domene lahko zlahka prehajajo skozi ta okolja, kar odpravlja potrebo po dragih in težkih sistemih za zaščito kablov.

Dolgi kabli: Senzorji VW ohranjajo kakovost signala, ko delujejo s 1000 metri kabla, ki presega to razdaljo. To omogoča inženirjem, da vse podatke usmerijo nazaj v en sam, centraliziran zapisovalnik podatkov na mestih velikih jezov ali predorov.

Širok razpon delovne temperature: Senzorji ohranjajo svoje operativne funkcije v ekstremnih temperaturnih območjih, od alpskih regij pod ničlo do gradbišč tropske infrastrukture, kar omogoča njihovo uporabo kot standardnega nadzornega sistema za geotehnične aplikacije po vsem svetu.

Vgrajeni termistorji: Večina sodobnih merilnikov VW vključuje notranji termistor, ki deluje kot vgrajeni termistor. Sistem uporablja en kabel za dostavo podatkov o temperaturi, kar omogoča samodejno prilagajanje temperature, ki izboljša kakovost zbranih podatkov.

Digitalne in pametne različice: Današnji pametni modeli uporabljajo priponi HAT in HB, da pokažejo svojo sposobnost povezovanja tradicionalnih sistemov s sodobnimi operacijami Industrial 4.0. Naprave ponujajo izhodno funkcionalnost RS-485 skupaj z vgrajenimi zmogljivostmi za shranjevanje podatkov in brezhibno povezavo s trenutno opremo za beleženje podatkov IoT in sistemi SCADA.

Projektne aplikacije vibracijskih žičnih merilnikov napetosti

Vibrirajoči žični merilniki napetosti delujejo kot živčni sistem sodobne infrastrukture. Zagotavljajo kritične podatke za širok nabor gradbenih projektov.

Most in viadukt: Inženirji uporabljajo površinsko nameščene in varjene merilnike za spremljanje upogiba nosilcev, nosilnih obremenitev in toplotnega raztezanja pri projektih, ki zahtevajo posebno pozornost tako za strukture z velikim razponom kot za sisteme z velikim prometom.

Jezovi in ​​hidravlične konstrukcije: Namenski merilniki za vgradnjo, ki jih inženirji vgradijo v masivne betonske konstrukcije, spremljajo tri temeljne procese lezenja in posedanja ter medsebojnega delovanja pornega tlaka od začetka do konca življenjske dobe konstrukcije, ki traja več desetletij.

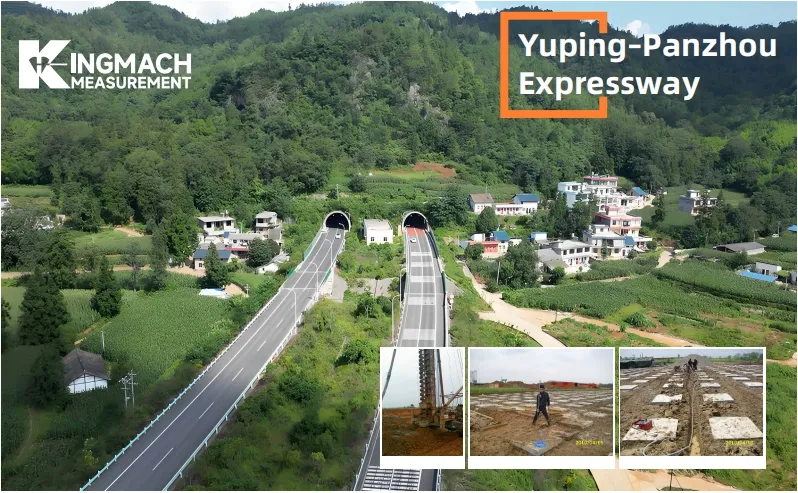

Predori in podzemna dela: Merilniki, ki jih inženirji namestijo na obloge predorov in skalne vijake, delujejo za spremljanje konvergence, do katere pride zaradi tlaka odkritja. Sistem vnaprej opozori inženirske ekipe o strukturnih premikih, ki se zgodijo, preden lahko opazijo kakršne koli vidne razpoke.

Visoke zgradbe in temelji: Merilniki deformacij armaturnih palic in merilniki vgradnje v globoke temelje preverjajo predpostavke o prenosu obremenitve, narejene med projektiranjem. Zapolnjujejo vrzel med geotehnično napovedjo in gradbeno realnostjo.

Stolpi vetrnih turbin: Površinsko varjeni merilniki, ki so pritrjeni na prirobnice stolpa, spremljajo spoje stolpov vetrnih turbin, kritične glede utrujenosti, med obremenitvijo vetra. Pomen tega razvoja se je povečal, ker se vetrne elektrarne na kopnem in na morju širijo po vsem svetu.

Podporni zidovi in ​​pobočja: Porazdeljeni merilni nizi spremljajo gibanje zemeljske mase, medtem ko s svojimi merilnimi zmogljivostmi spremljajo proces progresivne okvare. Zbrane informacije sodijo v kategorijo bistvenih podatkov, ki varujejo projekte nasipov železnic in avtocest pred morebitnimi nevarnostmi.

Omejitve in pošteni kompromisi

Noben senzor ni popoln za vsako aplikacijo. Razumevanje omejitev merilnikov napetosti VW vam zagotavlja, da določite pravo orodje za delo.

Ni primerno za dinamične meritve: Merilniki VW merijo kvazistatične deformacije, ker zaznavajo le počasne spreminjajoče se premike. Za spremljanje visokofrekvenčnih vibracij, ki presegajo 1 do 2 Hz, morate uporabiti merilnike pospeška ali uporovne folijske merilnike.

Višji stroški na enoto: Natančen proizvodni proces skupaj z notranjimi elektronskimi komponentami merilnika VW povzroči višje stroške v primerjavi s preprostimi merilniki iz folije. Stroški postanejo upravičeni, če se uporabljajo za stalne namestitve, vendar ostajajo nepotrebni za začasne laboratorijske poskuse.

Zahteva združljivo opremo za odčitavanje: Signali VW potrebujejo posebne enote za branje ali zapisovalnike podatkov, ki lahko ustrezajo njihovim frekvenčnim zahtevam. Ekipe za nabavo morajo na začetku procesa načrtovanja preveriti proračunske omejitve skupaj s potrebami po združljivosti.

Merilnikov za vgradnjo ni mogoče obnoviti: Vgradni profil postane trajen po vgradnji v beton. Sistem ima stalne napake pri namestitvi, ker jih ni mogoče popraviti. Sistem zahteva tovarniško kalibracijo skupaj s strokovno namestitvijo, ker ta dva elementa zagotavljata pravilno delovanje sistema.

Ekstremni dolgotrajni zamik kalibracije: Čeprav so senzorji VW izjemno stabilni, lahko pride do manjšega odstopanja kalibracije v ekstremnih večdesetletnih razponih. Inženirji bi morali pregledati objavljene specifikacije zanašanja za projekte, ki trajajo več kot 20 do 30 let brez načrtovanega ponovnega umerjanja.

VW proti drugim senzorskim tehnologijam

Kakšen je merilnik napetosti z vibrirajočo žico v primerjavi z alternativnimi senzorji za spremljanje zdravja konstrukcije?

VW proti uporovnim (folijskim) merilnikom: Merilniki VW zlahka zmagajo pri natančnosti v primerjavi z dolgimi kabli in podaljšanimi časovnimi okviri. Foil merilniki zmagajo z nižjimi začetnimi stroški in visokofrekvenčnim dinamičnim odzivom.

VW proti merilnikom z optičnimi vlakni (FBG).: Senzorji FBG so odlični pri porazdeljenem zaznavanju vzdolž enega neprekinjenega vlakna in ponujajo prenos na ultra dolge razdalje. Senzorji VW zmagajo glede skupnih stroškov, zrelosti ekosistema in enostavnosti zamenjave strojne opreme za odčitavanje.

VW proti senzorjem MEMS: MEMS (mikro-elektromehanski sistemi) so odlični pri visokofrekvenčnih, dinamičnih aplikacijah. Tehnologija VW ostaja najboljša izbira za statično in kvazistatično stalno spremljanje.

Tehnološka primerjalna tabela

Vrsta senzorja	Najboljši primer uporabe	Dolgoročna stabilnost	Tipično prileganje infrastrukturi
Vibrirajoča žica	Počasno spremljanje statične obremenitve	Odlično (desetletja)	Jezovi, tuneli, temelji, težka civilna
Uporovni (folija)	Visokofrekvenčno dinamično testiranje	Slabo do zmerno	Laboratorijske preiskave, kratkotrajna diagnostika
Optična vlakna (FBG)	Porazdeljena polja visoke gostote	Odlično	Cevovodi, masivni neprekinjeni razponi
MEMS	Dinamično sledenje vibracij in nagiba	Dobro	Potresni monitoring, dinamika aktivnih mostov

Najboljše prakse namestitve

Če želite kar najbolje izkoristiti senzor v gradbeništvu, je potrebna natančna namestitev.

Površinska montaža: Ustrezna priprava površine je obvezna. Površino ravno obrusimo in temeljito razmastimo. Prepričajte se, da je merilnik pravilno usmerjen glede na glavno os napetosti in namestite fizične pokrove, da zaščitite senzor pred gradbenim prometom.

Vdelava: Varno namestite merilnik v kletko z armaturnimi palicami in upoštevajte stroge zahteve glede betonskega pokrova. Previdno napeljite signalne kable, da se med vlivanjem betona ne prepogibajo ali strgajo. Vedno opravite osnovni ničelni odčitek, preden se beton strdi.

Površinsko varjeno: Strogo upoštevajte zahteve glede kakovosti zvara. Pustite, da kovina opravi razbremenitev po varjenju in zaključite fazo ohlajanja, preden določite začetni osnovni odčitek.

Univerzalni nasveti: Vedno zabeležite osnovne odčitke takoj po namestitvi. Za postopke temperaturne kompenzacije uporabite vgrajeni termistor. Končno vzpostavite jasen protokol za označevanje kablov za nize z več senzorji, da preprečite zmedo na terminalu zapisovalnika podatkov.

Kako določiti in pridobiti svoj merilnik

Ko ste pripravljeni na nakup vibrirajočega merilnika napetosti žice, se osredotočite na podrobnosti. Ustvarite strog kontrolni seznam specifikacij, ki vključuje zahtevano merilno območje (merjeno v mikronapetosti ali $\mu\varepsilon$), merilno dolžino, delovno temperaturno okno, želeno vrsto izhoda (analogni v primerjavi z digitalnim RS-485), dolžino kabla in oceno IP.

Ko se pogovarjate z dobavitelji, postavite prava vprašanja. Zahtevajte vzorce kalibracijskih potrdil. Vprašajte o odpornosti proti navzkrižni ta3245lk, če nameščate velika polja z več senzorji. Preverite, ali so njihovi senzorji izvorno združljivi z vašo želeno blagovno znamko zapisovalnika podatkov, in potrdite dobavne roke za velike komercialne količine.

Za projekte, ki zahtevajo visoko natančno spremljanje površin, serija JMZX-212 ponuja odlično ravnotežje med vzdržljivostjo in digitalno integracijo ter izpolnjuje stroge mednarodne infrastrukturne standarde.

Zaključek

Vibrirajoči žični merilnik napetosti si zasluži svoje mesto pri dolgoročnem strukturnem spremljanju ne z bleščečo novostjo, temveč z dokazano zanesljivostjo. Meri spremembe z robustnimi frekvenčnimi signali, ki ponujajo izjemno stabilnost, močno odpornost proti motnjam in brezhiben prenos podatkov preko velikih gradbišč. Čeprav niso namenjeni dinamičnemu preizkušanju udarcev pri visokih hitrostih, je njihova kvazistatična zmogljivost neprekosljiva. To je kakovost, ki je najpomembnejša, ko se pričakuje, da bodo ti senzorji varno preživeli gradbene ekipe, ki so jih namestile.

Ste pripravljeni opremiti svoj naslednji projekt? Vabimo vas, da predložite svoje projektne specifikacije naši inženirski ekipi za prilagojeno podporo pri izbiri senzorja. Stopite v stik z nami še danes za ponudbo ali prenos izčrpnih podatkovnih listov izdelkov.

pogosta vprašanja

1. Kako natančen je merilnik napetosti vibrirajoče žice?

Ko je pravilno nameščen in ima temperaturno kompenzacijo z vgrajenim termistorjem, visokokakovostni merilnik napetosti VW običajno ponuja natančnost od $\pm0,1\%$ do $\pm0,5\%$ celotnega obsega, zaradi česar je zelo zanesljiv za spremljanje strukturnega zdravja.

2. Ali lahko VW merilniki delujejo v potopljenih pogojih?

ja Vgradni in nadometni merilniki VW so redno zatesnjeni z visokimi ocenami IP (pogosto IP68). To jim omogoča trajno delovanje, ko so potopljeni v vodo, kar je bistveno za projekte jezov in globokih temeljev.

3. Kakšna je tipična življenjska doba vgrajenega merilnika napetosti?

Ker je notranja jeklena žica hermetično zaprta in zaščitena pred zunanjo oksidacijo, lahko vgrajeni merilnik napetosti VW brez težav natančno deluje od 25 do 50 let, kar pogosto traja celotno življenjsko dobo gostiteljske strukture.

4. Ali potrebujem posebno opremo za branje podatkov?

ja Ker merilniki VW oddajajo frekvenčni signal namesto navadne napetosti, morate uporabiti namensko enoto za odčitavanje vibrirajoče žice ali zapisovalnik podatkov, ki je posebej konfiguriran z vmesniškim modulom vibrirajoče žice.

5. Ali je mogoče popraviti zlomljen kabel na vgrajenem merilniku?

Če je kabel pretrgan zunaj betonske konstrukcije, ga je mogoče spojiti z ustreznimi vodotesnimi priključnimi dozami. Če pa je kabel pretrgan globoko v betonski ulitki blizu telesa senzorja, se merilnik trajno izgubi. To poudarja potrebo po previdni napeljavi kablov med gradnjo.
